Czujnik światła LDR rezystancyjny dla Arduino - Okystar

Indeks: OKY-16560 EAN: 5904422378202

Moduł cyfrowego czujnika światła LDR jest bardzo wrażliwy na natężenie światła otoczenia. Zwykle używany do wykrywania jasności i natężenia światła otoczenia. Czułość detekcji sygnału można regulować za pomocą potencjometru. Posiada 4 piny i 2 diody LED, które pokazują stan zasilania i wyjścia cyfrowego. Czujnik zasilany jest napięciem od 3,3 V do 5 V.

Czujnik światła LDR rezystancyjny dla Arduino - Okystar
4,90 zł
3,98 zł netto
Producent: Okystar
Kompatybilny z: Arduino

Opis produktu: Czujnik światła LDR rezystancyjny dla Arduino - Okystar

Moduł cyfrowo - analogowego czujnika światła jest bardzo wrażliwy na natężenie światła otoczenia. Zwykle używany do wykrywania jasności i natężenia światła otoczenia. Czułość detekcji sygnału można regulować za pomocą potencjometru. LDR (Light Dependent Resistor) oznacza rezystor zależny od światła lub fotorezystor, jest to bierny element obwodu z rezystorem, który ma zmienną rezystancję w zależności od natężenia światła. Posiada 4 piny i 2 diody LED, które pokazują stan zasilania i wyjścia cyfrowego. Konstrukcja modułu opiera się na układzie LM393. Czujnik zasilany jest napięciem od 3,3 V do 5 V.

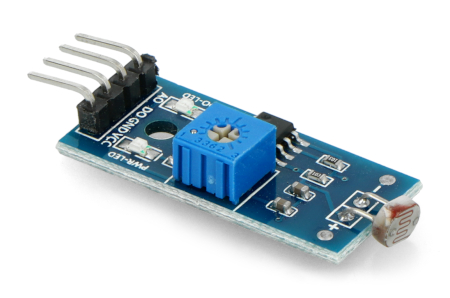

Czujnik światła rezystancyjny dla Arduino - Okystar

Czujnik światła LDR rezystancyjny dla Arduino - Okystar.

Produkt kompatybilny z Arduino.

Budowa czujnika światła LDR

Moduł czujnika składa się z:

  • Potencjometru, który służy do ustawienia poziomu wyzwalania
  • 2 diod LED, które pokazują stan zasilania oraz stan wyjścia cyfrowego (DO)
  • 4 pinów: VCC, GND, DO, AO
  • Fotorezystora czułego na światło
  • Układu LM393
  • Kondensatorów

Wyprowadzenia modułu

Czujnik wyposażony w 4 wyprowadzenia w postaci pinów goldpin. Moduł sterowany jest za pomocą sygnału cyfrowego i analogowego. Zasilany jest napięciem od 3,3 C do 5 V. Komunikuje się z urządzeniem wyposażonym w mikrokontroler, np. Arduino.

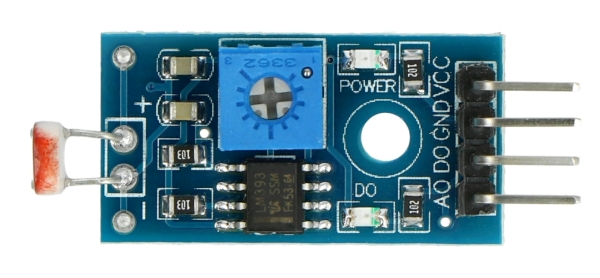

Czujnik światła rezystancyjny dla Arduino - Okystar

Czujnik światła LDR rezystancyjny dla Arduino - Okystar.

Lp Opis Pin

1

Zasilanie czujnika. Od 3,3 V do 5 V. VCC

2

Masa układu. GND

3

Wyjście cyfrowe. Sygnał wyjściowy TTL. DO

4

Wyjście analogowe. AO

Specyfikacja czujnika LDR

  • Producent: Okystar
  • Rodzaj czujnika: cyfrowy
  • Napięcie zasilania: od 3,3 V do 5 V
  • 2 diody LED wskazujące zasilanie i wyjście cyfrowe
  • Konstrukcja oparta na LM393
  • Wymiary płytki: 32 x 14 x 5 mm

Fotorezystor - podstawowy organ pomiarowy czujnika światła

Bodźcem, na który reaguje czujnik Okystar, jest światło, które pada na powierzchnię fotorezystora. Powierzchnia światłoczuła fotorezystora reaguje w ten sposób, że wraz ze wzrostem natężenia światła, jego rezystancja spada w sposób nieliniowy w zależności od długości fali świetlnej. Natomiast w przypadku zaciemnienia otoczenia, rezystancja na zaciskach fotorezystora wzrasta do wartości rzędu kilku tysięcy, a nawet i kilku milionów omów.

LM393 - układ komparatora

Układ scalony umieszczony na płytce modułu czujnika światła Okystar, jest komparatorem napięcia, tj. wzmacniaczem operacyjnym, który pracuje w układzie otwartej pętli sprzężenia zwrotnego. Na wejście odwracające podłączone jest jedno z wyprowadzeń fotorezystora, zaś na wejście nieodwracające - wyprowadzenie potencjometru, którego nastawa określa napięcie referencyjne, względem którego jest porównywany spadek napięcia na fotorezystorze. Gdy napięcie na wejściu nieodwracającym jest wyższe niż na wejściu odwracającym (niska rezystancja fotorezystora i dobre warunki oświetleniowe), na wyjściu komparatora utrzymuje się stan logiczny wysoki.

Moduł - typ Światła
Szerokość opakowania 5 cm
Wysokość opakowania 0.6 cm
Głębokość opakowania 6 cm
Masa opakowania 0.003 kg
