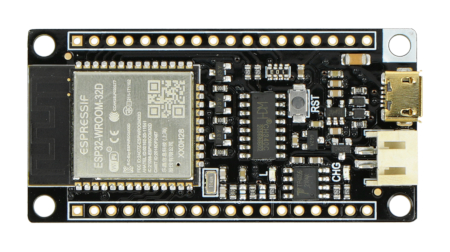

DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth

Indeks: DFR-09153 EAN: 6959420912155

Mikrokontroler FireBeetle jest kompatybilny z Arduino Uno. Integruje moduł Dual-Core ESP-WROOM-32, który obsługuje komunikację w trybie MCU, WiFi oraz Bluetooth. Skonstruowany jest pod projekty IoT (Internet of Things). Obsługuje dwa sposoby zasilania: USB oraz zewnętrzną baterią 3,7 V.

DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth
54,90 zł
44,63 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth

Mikrokontroler FireBeetle jest kompatybilny z Arduino Uno. Integruje moduł Dual-Core ESP-WROOM-32, który obsługuje komunikację w trybie MCU, WiFi oraz Bluetooth. Skonstruowany jest pod projekty IoT (Internet of Things). Obsługuje dwa sposoby zasilania: USB oraz zewnętrzną baterią 3,7 V. Na płytce znajduje się przycisk Reset. Mikrokontroler jest programowalny w programie Arduino IDE. Instrukcja konfiguracji oraz przykładowy program znajduje się tutaj. W zestawie znajduje sie 4 x listwa 18 pinów 2,54 mm oraz 4 x listwa 18 pinów żeńskich 2,54 mm.

DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth

DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth.

Produkt kompatybilny z Arduino

Producent udostępnia przykładowy program dla Arduino.

Opis wyprowadzeń płytki FireBeetle.

Specyfikacja modułu FireBeetle ESP32

  • Napięcie zasilania: 3,3 V / 5 V
  • Wspierane ładowanie USB
  • Procesor: dwurdzeniowy Tensilica LX6
  • Częstotliwość: 240 MHz
  • SRAM: 520 kB
  • Flash: 16 Mb
  • WiFi: 802.11 b / g / n / d / e / l / k / r
  • Standard Bluetooth: v 4.2
  • Wspiera MicroPython
  • Temperatura pracy: od -40 ℃ do 85
  • Wymiary: 29 x 53 mm
  • Średnica otworów montażowych: wewnątrz 3,1 mm, z zewnątrz 6 mm

FireBeetle posiada piny zgodne nie tylko z ESP32, lecz również z Arduino. Dx(x=0,1,2,3...9)

DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth

FireBeetle jest mikrokontrolerem współpracującym z Arduino Uno, który wyposażony został w piny obsługujące ESP32. To urządzenie niewielkich rozmiarów (zaledwie 29 x 53 mm) o bardzo wysokiej wydajności. FireBeetle może pracować w temperaturze od -40℃ do 85℃. Mikrokontroler wykonany został w sposób, dzięki któremu współtworzyć może urządzenia IoT (Internet of Things).

DTRobot FireBeetle kompatybilny z Arduino Uno poprzez swoją konstrukcję integruje moduł Dual-Core ESP-WROOM-32, dzięki czemu stwarza możliwość komunikacji przy użyciu MCU, WiFi (802.11 b / g / n / d / e / l / k / r) oraz Bluetooth (v 4.2).

Informacje o budowie FireBeetle

FireBeetle ESP32 mikrokontroler zgodny z Arduino Uno wyposażony został w dwurdzeniowy procesor Tensilica LX6, częstotliwości 240 MHz. Posiada pamięć RAM równą 520 kB oraz pamięć Flash wynoszącą 16 Mb. W jego budowie zewnętrznej zastosowano przycisk „Reset”. Urządzenie posiada 4 listwy z 18 pinami (2,54 mm) oraz 4 listwy 18 pinów żeńskich (2,54 mm).

Napięcia zasilania urządzenia wynosi 3,3 V/ 5 V. Mikrokontroler obsługuje dwa rodzaje zasilania. Pierwszym z nich jest ładowanie przy użyciu USB, drugim natomiast bateria zewnętrzna 3,7 V.

Napięcie zasil. od 3.3 V
Napięcie zasil. do 5.0 V
Napięcie wyjścia od 3.3 V
Napięcie wyjścia do 3.3 V
Napięcie wyjściowe nominalne 3.3 V
UC - Mikrokontroler ESP32
UC - Ilość rdzeni 1. Single Core
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 6.7 cm
Wysokość opakowania 2.65 cm
Głębokość opakowania 8.1 cm
Masa opakowania 0.024 kg

Marcel

03/18/23

Pytanie: Czy płytka wchodzi do zwykłej płytki stykowej?
Odpowiedź: Nie powinno być problemu z wsadzeniem modułu do płytki stykowej.
Marek

03/02/23

Pytanie: Witam, Odnośnie modułu ESP32 FireBeettle. Szerokość płytki wynosi 24mm, a jaki jest rozstaw linii pinów? Z góry dziękuję za precyzyjną odpowiedź. Pozdrawiam, Marek
Odpowiedź: Całkowite wymiary płytki to 29 x 53 mm, a rozstaw linii pinów to 25 mm.



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Opinie o produkcie

DFRobot FireBeetle ESP32 IOT WiFi, Bluetooth

5/5

Średnia Ocena

15

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Dirk 06.05.2024 Potwierdzony zakup Opinia tłumaczona
Zgodnie z reklamą, prąd głębokiego snu może wynosić nawet 10 mikroamperów. Jest to świetne dla operacji zasilanych bateriami lub energią słoneczną.
Juergen 04.12.2023 Potwierdzony zakup Opinia tłumaczona
Płytka doskonale nadaje się do zastosowań z czujnikami, gdy wymaga zasilania z baterii. Prąd spoczynkowy 10µA jest prawidłowy. Oznacza to, że ładowanie akumulatora trwa bardzo długo. W przeciwnym razie można go używać jak normalnej płyty ESP32. Korzystam z usługi MQTT i DeepSleep poprzez timer. Będę teraz używać tej płyty tylko do zastosowań w inteligentnym domu, zwłaszcza że cena jest odpowiednia.
Tomasz 17.01.2023 Potwierdzony zakup
Wszystko idealnie. Produkt genialny!
Giancarlo 11.11.2022 Potwierdzony zakup Opinia tłumaczona
Przybył szybko, bez problemu. FireBeetle działa doskonale. Bardzo się z tego cieszę
Dariusz 30.09.2022 Potwierdzony zakup
Polecam
Ignacy C. 14.07.2022 Potwierdzony zakup
fajny modół, tylko nie wiem czemu nie chce mi współpracować z DFRobot firebeetle Covers-LoRa 433mhz. Pisało żeby użyć tego modułu, ale dalej nie chce nie wiem czemu działać
Leszek Ś. 10.06.2022 Potwierdzony zakup
Produkt spełnia moje oczekiwania. Na początek służy do sterowania oświetleniem zrobionym z programowalnych pasków LED. za pomocą smartphona jak i na podstawie czasu pobieranego z internetu.
Adrian B. 30.03.2022 Potwierdzony zakup
Spoko fajne
Karol A. 22.02.2022 Potwierdzony zakup
Bardzo ciekawa płytka. Łatwa w obsłudze.
Marek K. 05.12.2021 Potwierdzony zakup
Idealny jako zestaw uruchomieniowy.
Przemysław M. 03.12.2021 Potwierdzony zakup
Niewielkie wymiary, świetne wyposażenie peryferyjne.
Marek C. 26.10.2021 Potwierdzony zakup
Najlepszy dev board pod ESP32. Jedynym mankamentem jest konieczność mostkowania rezystorów do odczytu napięcia na baterii, ale niski pobór mocy wynagradza :)
Paweł K. 24.08.2021 Potwierdzony zakup
Ogólnie spoko. Warto byłoby dopisać, że do debugowania potrzebny jest specjalny programator z JTAG - pół dnia go szukałem, żeby znaleźć go dostępnego w jedynej firmie w Polsce (możliwe że jakieś inne się nadadzą, ale nie wiem). Szkoda, że Botland go nie sprzedaje... Poza tym, jeśli chodzi o dokumentację na stronie producenta to jest ona dość słaba, przynajmniej w porównaniu do dokumentacji dostępnej na stronie ***. Co prawda te podstawowe przykłady działają, ale brak omówienia jakiś bardziej zaawansowanych tematów, jak integracja z oryginalnym softer mikrokontrolera czy konfiguracji pod coś innego niż badziewne Arduino IDE. Na szczeście płyta jest dostępna i rusza bez problemu na Platform IO. Konfiguracja narzędzi Espressif również działą pod Eclipse.
Grzegorz G. 17.05.2021 Potwierdzony zakup
Potężne urządzenie a nie wygląda. Moduł komunikacji działa rewelacyjnie :)
