Opis produktu: DFRobot Mega 2560 v3.3 - kompatybilny z Arduino
DFRduino jest w pełni zgodny z popularnym modułem Arduino Mega 2560 R3. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy DFRobot.
Płytka zawiera mikrokontroler ATmega 2560, wyposażony w 54 cyfrowych wejść/wyjść z czego 15 można używać jako wyjścia PWM (np. do sterowania silnikami) i 16 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze USB typu B, gniazdo zasilające DC, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

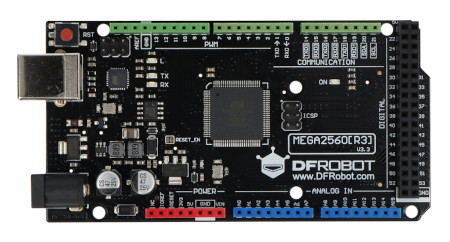

DFRobot Mega 2560 v3.3 - kompatybilny z Arduino.

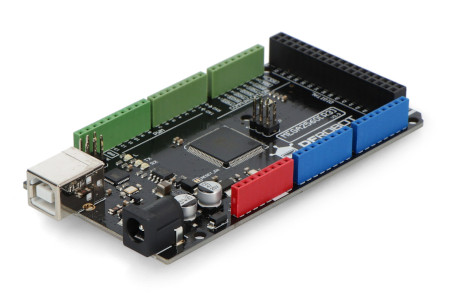

DFRobot Mega 2560 v3.3.
Wyprowadzenia
Firma DFRobot wprowadziła kolorowe złącza, które ułatwiają identyfikację wyprowadzeń:
- czerwone - piny zasilające,
- niebieskie - piny analogowe,
- zielone - piny cyfrowe.
Zasilanie
Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.
Programowanie
Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
Specyfikacja DFRobot Mega 2560 v3.3
- Napięcie zasilania: od 7 V do 12 V
- Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2
- W pełni kompatybilny z Arduino Mega 2560 R3
- Mikrokontroler: ATmega 2560
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 8 kB
- Pamięć Flash: 256 kB (8 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 4 kB
- Porty I/O: 54
- Wyjścia PWM: 15
- Ilość wejść analogowych: 16 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Konektor: gniazdo USB typ B (przewód USB do nabycia osobno)
- Przylutowane złącze ISP
- Wymiary płytki: 100 x 53 x 15 mm
- Masa: 70 g

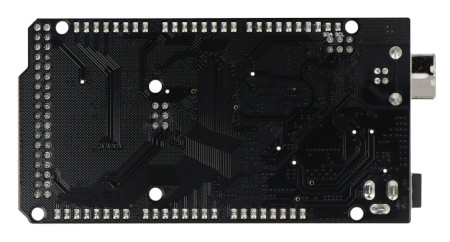

Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2.
|
W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Mega. |
DFRobot Mega 2560 v3 - kompatybilny z Arduino
Urządzenie to płytka, która jest kompatybilna z popularnym modułem Arduino Mega 2560 R2. Oznacza to, że wszelkie akcesoria podłączane przez piny GPIO oraz przeznaczone dla tego modelu Arduino - będą pasowały do DFRobot Mega 2560 v3.
Sprzęt opiera swoją pracę o mikrokontroler ATmega 2560, dzięki któremu praca na urządzeniu jest płynna i przyjemna. Urządzenie posiada aż 54 cyfrowe porty wejścia/wyjścia, z czego 14 znajdzie zastosowania jako piny PWM oraz 16 może pracować jako wejścia analogowe (na przykład do analogowych sensorów).
Płytka kompatybilna z Arduino Mega
Prawidłowe napięcie zasilania dla płytki powinno być między 7 V, a 12 V. Maksymalna częstotliwość taktowania urządzenia to 16 MHz (na potrzeby tego rodzaju urządzenia, to stosunkowo wysoka wartość).
