DFRduino Uno v3 - kompatybilny z Arduino

Indeks: DFR-02683 EAN: 6959420900015

Moduł firmy DFRobot w pełni zgodny z Arduino Uno R3. Posiada 14 cyfrowych wejść/wyjść, 6 kanałów PWM, 6 wejść analogowych oraz popularne interfejsy komunikacyjne. Kolorowe złącza ułatwiają identyfikację wyprowadzeń.

DFRduino Uno v3 - kompatybilny z Arduino
63,90 zł
51,95 zł netto
Zapłać później
Towar w trakcie przyjęcia - dostępny w ciągu kilku dni
Oczekiwanie na dostawę
Producent: DFRobot

Opis produktu: DFRduino Uno v3 - kompatybilny z Arduino

DFRduino jest w pełni zgodny z popularnym modułem Arduino Uno R3. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Nakładki, tzw. Arduino Shield również będą współpracowały z modułem firmy DFRobot.

Płytka zawiera mikrokontroler ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np. do sterowania silnikami) i 6 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz. Moduł posiada także: złącze USB, gniazdo zasilające DC, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

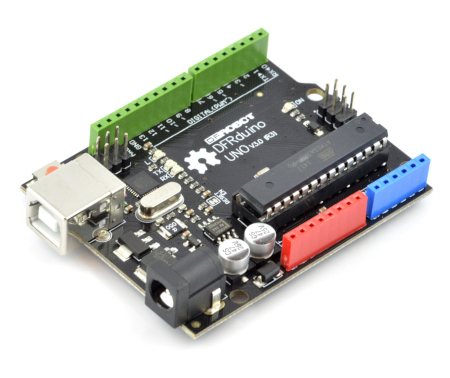

DFRduino Uno v3 - kompatybilny z Arduino.

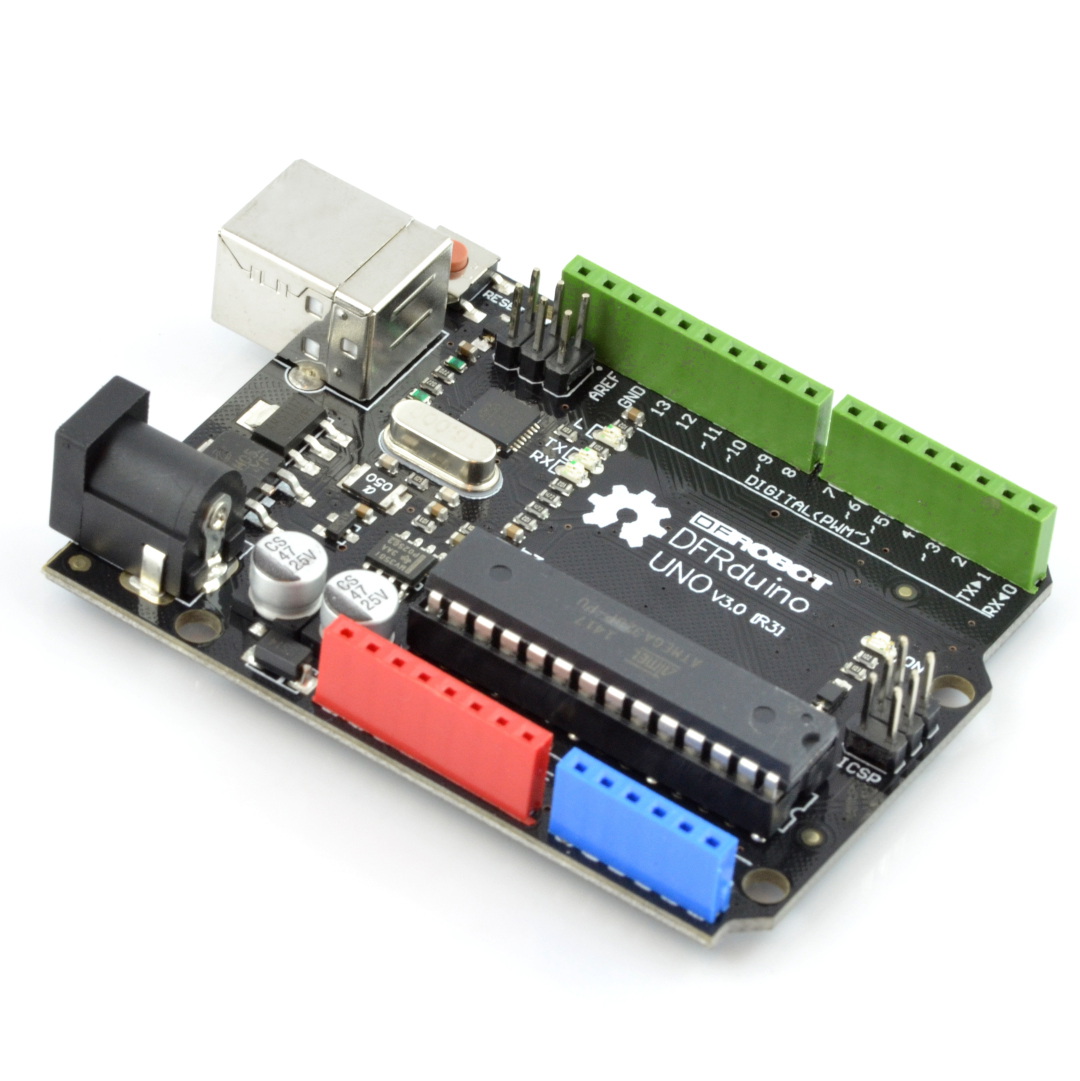

Posiada wyprowadzenia w trzech kolorach.

Wyprowadzenia płytki

Firma DFRobot wprowadziła kolorowe złącza, które ułatwiają identyfikację wyprowadzeń:

  • czerwone - piny zasilające,
  • niebieskie - piny analogowe,
  • zielone - piny cyfrowe.

W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.

Zasilanie

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.

Programowanie

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.

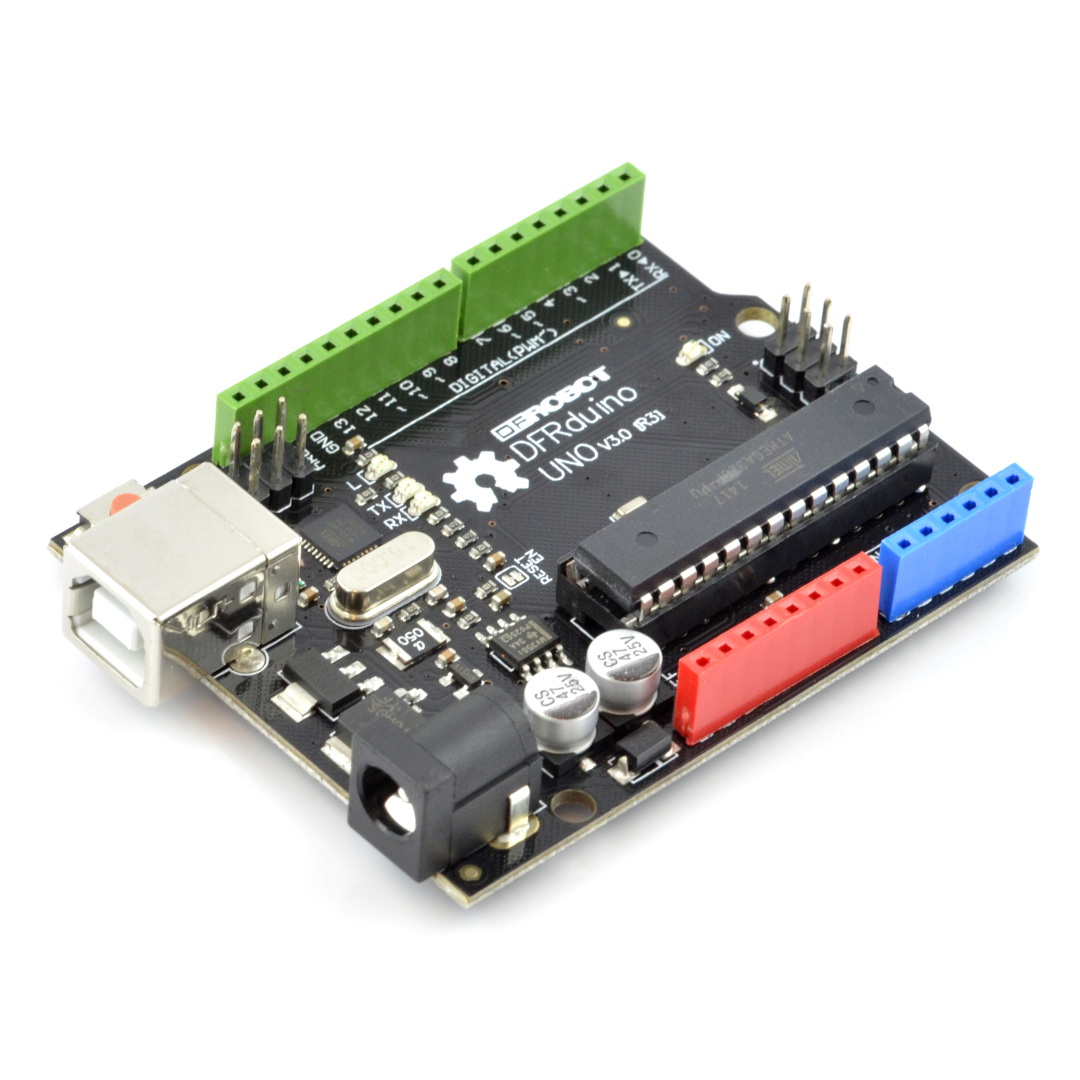

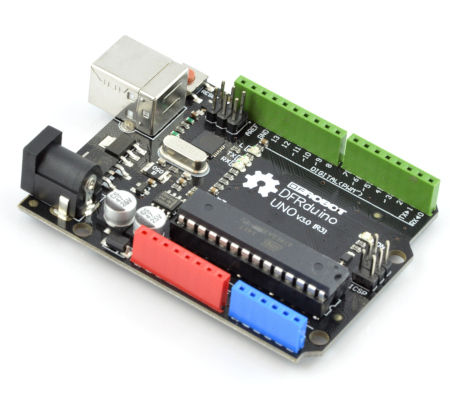

DFRduino Uno v3.

Moduł może być zasilany bateryjnie.

Specyfikacja DFRduino Uno v3

  • Napięcie zasilania: 7 V do 12 V
  • Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego Atmega16u2
  • W pełni kompatybilny z Arduino Uno Rev3
  • Mikrokontroler: ATmega328
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2 kB
  • Pamięć Flash: 32 kB (5kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 14
  • Wyjścia PWM: 6
  • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo USB (przewodu USB do nabycia osobno)
  • Przylutowane złącze ISP
  • Złącze zasilające: DC 5,5 x 2,1 mm
  • Wymiary płytki: 75 x 54 x 15 mm

DFRduino Uno v3 - kompatybilny z Arduino

Przedstawiony moduł, dzięki pełnej kompatybilności z popularnym mikrokontrolerem Arduino Uno, może być z powodzeniem wykorzystywany do tworzenia różnorodnych projektów.

Stosunkowo prosta i intuicyjna obsługa sprawia, że płytka jest chętnie wybierana przez studentów, uczniów, majsterkowiczów oraz doświadczonych i początkujących majsterkowiczów.

Co jeszcze wyróżnia DFRduino Uno v3 - kompatybilny z Arduino UNO R3?

Kompaktowe rozmiary, w połączeniu z wysoką wydajnością sprawiają, że kompatybilny z Arduino moduł DFRduino Uno v3 może być z powodzeniem wykorzystywany nawet do wymagających projektów.

Możliwość zasilania bateryjnego i niska waga sprawiają, że opisywany moduł świetnie sprawdzi się w mobilnych projektach. Oprócz modułów w pełni kompatybilnych z popularnym mikrokontrolerem Arduino UNO R3 oferujemy także ogromny wybór akcesoriów rozszerzających możliwości modułu bazowego.

Napięcie zasil. od 7.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler ATmega328
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2,5 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 6
UC - Interfejs USB USB B
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 6.7 cm
Wysokość opakowania 8 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.036 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI
