Dreamer Nano v4.0 - kompatybilny z Arduino

Indeks: DFR-02687 EAN: 6959420902057

Moduł firmy DFRobot kompatybilny z Arduino Leonardo. Posiada 20 cyfrowych wejść/wyjść, 7 kanałów PWM, 12 wejść analogowych oraz popularne interfejsy komunikacyjne. Płytka charakteryzuje się małym rozmiarem: 45 x 20 x 20 mm.

Dreamer Nano v4.0 - kompatybilny z Arduino
57,90 zł
47,07 zł netto
Zapłać później
Producent: DFRobot

Opis produktu: Dreamer Nano v4.0 - kompatybilny z Arduino

Dreamer jest zgodny pod względem programowania i opisu wyprowadzeń z Arduino Leonardo. Oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek. Moduł firmy DFRobot charakteryzuje się bardzo małym rozmiarem: 45 x 20 x 20 mm, dzięki temu można go zmieścić w niewielkich, ciasnych miejscach np. elektrycznych puszkach ściennych.

Płytka zawiera mikrokontroler ATmega32u4, wyposażony w 20 cyfrowych wejść/wyjść z czego 7 można używać jako wyjścia PWM (np. do sterowania silnikami) i 12 jako analogowe wejścia. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz. Moduł posiada także: złącze microUSB, gniazdo, przycisk RESET oraz wyprowadzenia służące do podłączenia programatora AVR.

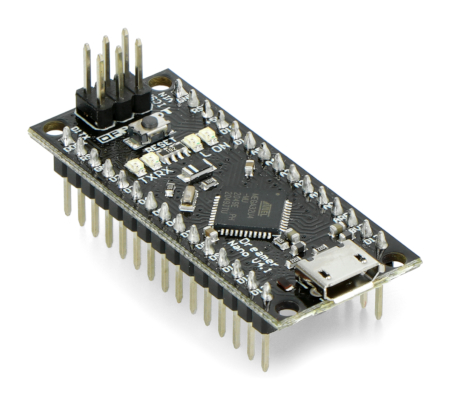

Dreamer Nano v4.0 - kompatybilny z Arduino.

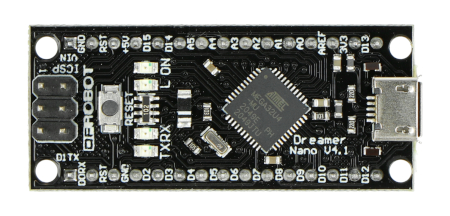

Dreamer Nano v4.0.

Zasilanie

Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator.  Akumulator bądź inne źródło podłącza się do pinów VIN i GND.

Programowanie

Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB. Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.

W celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Leonardo.

Specyfikacja Dreamer Nano v4.0

  • Napięcie zasilania:  6,5 V do 12 V
  • Napięcie pracy wyprowadzeń logicznych: 5V
  • Programowany poprzez microUSB
  • W pełni kompatybilny z Arduino Leonardo
  • Mikrokontroler: ATmega 32u4
  • Maksymalna częstotliwość zegara: 16 MHz
  • Pamięć SRAM: 2,5 kB
  • Pamięć Flash: 32 kB (8 kB zarezerwowane dla bootloadera)
  • Pamięć EEPROM: 1 kB
  • Porty I/O: 20
  • Wyjścia PWM: 7
  • Ilość wejść analogowych: 12 (kanały przetwornika A/C)
  • Interfejsy szeregowe: UART, SPI, I2C
  • Zewnętrzne przerwania
  • Konektor: gniazdo microUSB (przewód  USB do nabycia osobno)
  • Przylutowane złącze ISP
  • Złącza interfejsu I2C dostępne są na wyprowadzeniach cyfrowych: SDA - D2 oraz SCL - D3
  • Wymiary płytki: 45 x 20 x 20 mm

Schemat.

Dreamer Nano v4.0 - kompatybilny z Arduino

Produkt to Dreamer Nano v4.0 - znakomity moduł pochodzący od producenta DFRobot. Urządzenie jest kompatybilne z Arduino Leonardo, a to oznacza, że korzysta z mikrokontrolera ATmega 32u4.

Urządzenie posiada 20 cyfrowych portów wejścia/wyjścia, z czego 7 może zostać wykorzystane jako kanały PWM (na przykład do sterowania silnikami DC), natomiast aż 12 sprawdzi się jako wejścia analogowe (na przykład do podłączania sensorów).

Dreamer Nano v4.0 - moduł DFRobot kompatybilny z Arduino

Urządzenie pracuje z napięciami od 6,5 V do 12 V, natomiast przy pracy wyprowadzeń logicznych pozostaje stałe 5 V. Programowanie modułu odbywa się za pomocą przewodu microUSB łączącego sprzęt z komputerem, gdzie dobrze sprawdzi się środowisko programistyczne Arduino IDE.

W naszej ofercie znajdziesz znacznie więcej modułów, które są kompatybilne z takimi urządzeniami jak Arduino Leonardo, Arduino Uno czy Arduino Mega.

Napięcie zasil. od 7.0 V
Napięcie zasil. do 12.0 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
UC - Mikrokontroler Atmega32U4
UC - Rdzeń 8-bit AVR
UC - Pamięć EEPROM 1 kB
UC - Pamięć Flash 32 kB
UC - Pamięć RAM 2,5 kB
UC - Ilość rdzeni 1. Single Core
UC - Piny cyfrowe 20
UC - wejścia analog. 12
UC - Taktowanie 16 MHz
UC - Przetwornik AC 10-bitów
UC - Kanały PWM 7
UC - Interfejs USB microUSB
UC - Interfejs I2C Tak
UC - Interfejs UART Tak
UC - Interfejs SPI tak
Szerokość opakowania 6.5 cm
Wysokość opakowania 8 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.013 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!



Porównanie Arduino

Model

Mikro

kontroler

Piny

Pamięć

Flash

RAM

EEPROM

Zasilanie

Interfejs

Uno R4 Minima

Arduino Uno R4 Minima

Renesas

RA4M1

48 MHz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R4 WiFi

Arduino Uno r4 WiFi

Renesas / ESP

RA4M1 / 32-S3-Mini

48 MHz / 240 Mhz

14 I/O

6 PWM

6 analog

256 kB

32 kB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

DAC

Uno R3

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB

2 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

Uno WiFi Rev2

Arduino Uno WiFi rev2

ATmega

4809

20 MHz

14 I/O

5 PWM

6 analog

48 kB

6 kB

256 B

DC: 5-12V

USB: 5V

UART

I2C

SPI

Leonardo

ATmega

32u4

16 MHz

20 I/O

7 PWM

12 analog

32 kB

2,5 kB

1 kB

DC: 7-12V

USB: 5V

UART

I2C

SPI

USB

Mega 2560

ATmega

2560

16 MHz

54 I/O
15 PWM

16 analog

256 kB
8 kB
4 kB

DC: 7-12V
USB: 5V

UART

I2C

SPI

Due

ARM Cortex

AT91SAM

3X8E

84 MHz

54 I/O
12 PWM

12 analog

512 kB

96 kB

-

DC: 7-12V
USB: 5V
UART

I2C

SPI

USB

CAN
DMA

Giga R1 WiFi

Arduino Giga R1 WiFi

STM

32H747XI

480 MHz + 240 MHz

75 I/O

12 PWM

12 analog

2 MB

1 MB

-

DC: 6-24V

USB: 5V

UART

I2C

SPI

CAN

Zero

Arduino zero

ARM

ATSAMD21G18

48 MHz

20 I/O

10 PWM

6 analog

256 kB

32 kB

-

DC: 7-12V

USB: 5V

UART

I2C

SPI

Micro

ATmega

32u4

16 MHz

20 I/O
7 PWM

12 analog

32 kB
2,5 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Nano

Arduino Nano

ATmega

328

16 MHz

22 I/O
6 PWM

8 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Pro 328

5V/16MHz

ATmega

328

16 MHz

14 I/O

6 PWM

6 analog

32 kB
2 kB
1 kB
DC: 7-12V
USB: 5V
UART

I2C

SPI

Opinie o produkcie

Dreamer Nano v4.0 - kompatybilny z Arduino

5/5

Średnia Ocena

2

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Grzegorz 12.03.2023 Potwierdzony zakup
Dostałem nowszą wersję v4.1. Ze schematu wynika, że w tej wersji na złącze J2 została wyprowadzona linia zegarowa i danych SPI. Dreamer Nano działa bez problemu z IDE Arduino. Odpaliłem pierwszy projekt - hula. Przydałaby się wersja bez goldpinów, ale to już raczej prośba do DFROBOT.
Marcin 01.02.2023 Potwierdzony zakup
