Opis produktu: Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM10 - 5V UART - PlanTower PMSA003-C

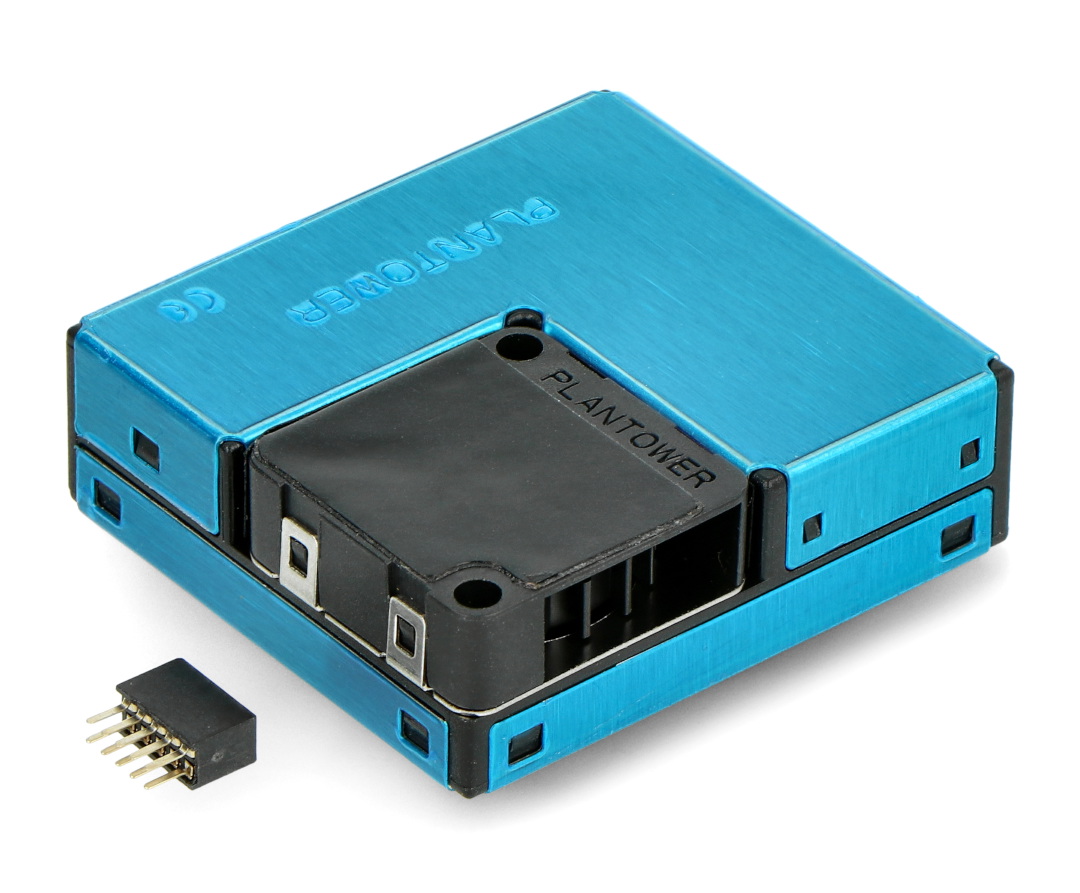

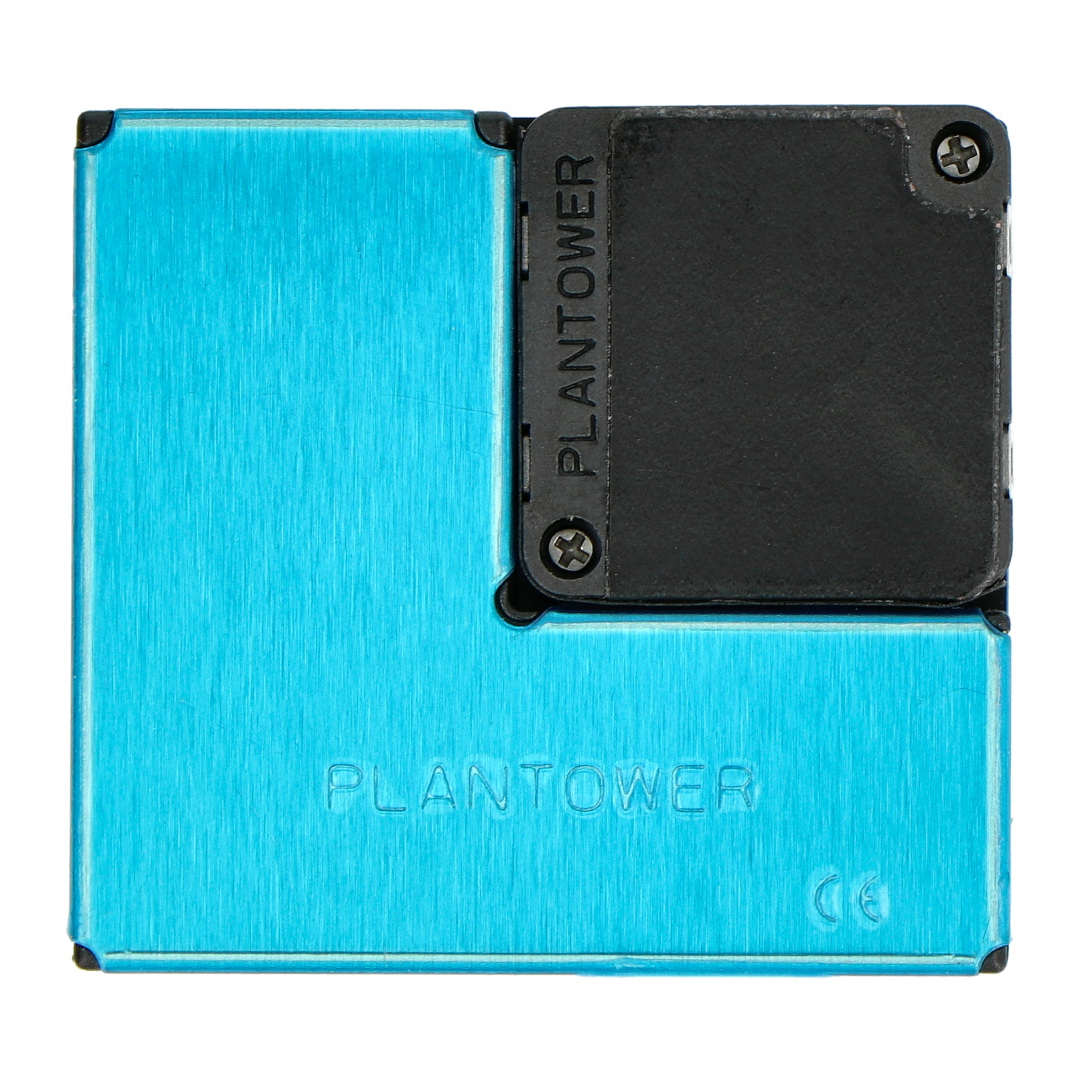

Laserowy czujnik pyłu umożliwiający określenie stopień czystości powietrza. Wyprodukowany przez firmę PlanTower, pozwala na precyzyjną analizę zanieczyszczenia znajdującego się w otoczeniu. PMSA003-C mierzy stężenie cząsteczek PM1.0 / PM2.5 / PM10. Podczas pomiaru wykrywa drobiny o średnicy od 0,3 μm do 10 μm. Zanieczyszczenia tego typu zawierają m.in. dym papierosowy i spaliny samochodowe. Czujnik PMSA003-C jest zasilany napięciem 5 V. Komunikacja czujnika z mikrokontrolerem odbywa się za pomocą interfejsu szeregowego UART. Moduł czujnika został wyposażony także w cichy wentylator, który wyjątkowo precyzyjnie przetłacza cząsteczki w trakcie dokonywanego pomiaru. Czujnik posiada niebieską folię zabezpieczającą (widoczną na zdjęciu), którą należy zdjąć przed pierwszym użyciem.
|
Napięcie na liniach sygnałowych RX, TX, RESET, SET nie może przekraczać 3,3 V. W przypadku sterowania modułem przy pomocy wyższego napięcia, zalecamy zastosowanie konwertera napięć. |
Monitor czystości powietrza firmy PlanTower.
Jak sprawdzić czystość powietrza w domu? - Użyj czujnika od PlanTower.
Specyfikacja techniczna czujnika
- Producent: PlanTower
- Model: PMSA003-C
- Napięcie zasilania: od 3,3 V do 5 V
- Maksymalny pobór prądu: do 100 mA
- Pobór prądu w trybie uśpienia: < 200 μA
- Interfejs: UART
- Zakres pomiarów:
- od 0,3 µm do 1,0 µm
- od 1,0 µm do 2,5 µm
- od 2,5 µm do 10 µm
- Czułość:
- 50% dla 0,3 μm
- 98% dla 0,5 μm i większych
- Temperatura pracy: od -10°C do 60°C
- Czas reakcji: poniżej 10 sekund
- Kolor: srebrny
- Wymiary: 38 x 35 x 12 mm
- Masa: 20,7 g
Podłączenie czujnika czystości powietrza
Czujnik PlanTower posiada 10 wyprowadzeń (w tym podwójne piny zasilania VCC i masy układu GND). Szczegółowy opis poszczególnych pinów znajduje się w tabeli poniżej lub w dokumentacji technicznej.
Opis wyprowadzeń
| Pin | Opis |
|---|---|
| Pin 1 (VCC) | Zasilanie 5 V. |
| Pin 2 (VCC) | Zasilanie 5 V. |
| Pin 3 (GND) | Masa układu. |
| Pin 4 (GND) | Masa układu. |
| Pin 5 (RESET) | Reset. Działa z napięciem 3,3 V. |
| Pin 6 (NC) | (Nieaktywny) |
| Pin 7 (RX) | Linia odbioru danych. |
| Pin 8 (NC) | (Nieaktywny) |
| Pin 9 (TX) | Linia transmisji danych. |
| Pin 10 (SET) | Zmiana trybu pracy normal / sleep. |
Czujnik pyłu / czystości powietrza PM1.0 / PM2.5 / PM10 - 5 V UART - PlanTower PMSA003-C
Nowoczesny laserowy czujnik czystości powietrza marki PlanTower pozwala na wykrywanie z dużą dokładnością unoszących się w powietrzu pyłów zawieszonych o klasie wielkości PM1.0, PM2.5 i PM10 (o średnicy w zakresie od 0,3 μm do 10 μm).
Cząstki pyłów zawieszonych PM1.0, PM2.5 i PM10 są szkodliwe dla ludzkiego zdrowia i mogą być przyczyną chorób płuc i oskrzeli, chorób układu krwionośnego, miażdżycy, nowotworów, udaru mózgu oraz wad rozwojowych u dzieci. Monitorowanie zawartości pyłów zawieszonych w otoczeniu i unikanie ekspozycji na ich działanie pozwala ustrzec się przed częścią tych negatywnych skutków.
Wykorzystaj czujnik czystości powietrza w swoim projekcie
W połączeniu z odpowiednim modułem mikrokontrolerowym umożliwiającym sterowanie, czujnik czystości powietrza PlanTower można wykorzystać podczas budowy takich urządzeń jak własna stacja pogodowa, oczyszczacz powietrza czy urządzenie do monitorowania zapylenia w otoczeniu.
W naszej ofercie znajdziesz również inne modele czujników czystości powietrza, które umożliwiają monitorowanie zawartości pyłu, a także innych szkodliwych substancji, takich jak tlenek węgla, formaldehyd, amoniak, aceton, benzopireny, opary alkoholu etylowego czy benzen.
