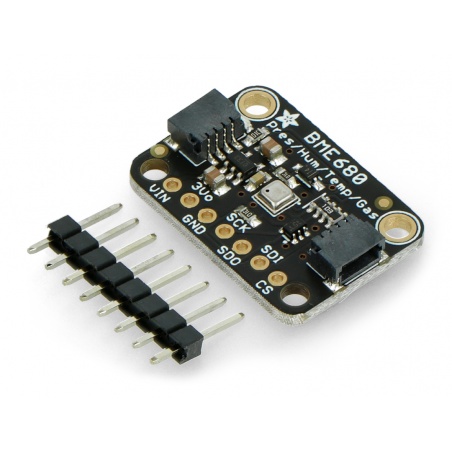

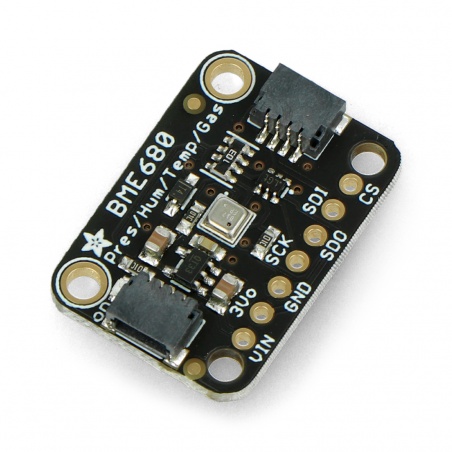

BME680 - czujnik temperatury, wilgotności, ciśnienia i gazu I2C/SPI - STEMMA QT/Qwiic - Adafruit 3660

Indeks: ADA-10872 EAN: 5904422316914

Moduł z czujnikiem BME680 firmy Bosch zawiera funkcje pomiaru temperatury, wilgotności, ciśnienia oraz gazów. Potrafi mierzyć wilgotność od 10% do 90% RH, ciśnienie od 300 hPa do 1100 hPa, temperaturę od -40°C do 85°C oraz gazu od 0 IAQ do 500 IAQ. Komunikuje się za pomocą interfejsu I2C lub SPI.

BME680 - czujnik temperatury, wilgotności, ciśnienia i gazu I2C/SPI - STEMMA QT/Qwiic - Adafruit...
109,00 zł
88,62 zł netto
Zapłać później
Czujnik Adafruit BME - wersja:
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: BME680 - czujnik temperatury, wilgotności, ciśnienia i gazu I2C/SPI - STEMMA QT/Qwiic - Adafruit 3660

Moduł z czujnikiem BME680 firmy Bosch zawiera funkcje pomiaru temperatury, wilgotności, ciśnienia oraz gazów. Potrafi mierzyć wilgotność od 10% do 90% RH, ciśnienie od 300 hPa do 1100 hPa, temperaturę od -40°C do 85°C oraz gazu od 0 IAQ do 500 IAQ. Komunikuje się za pomocą interfejsu I2C lub SPI. Szczegóły pomiarów dostępne są w dokumentacji

Czujnik BME680 zawiera mały czujnik MOX. Ogrzewany tlenek metalu zmienia rezystancje w oparciu o lotne związki organiczne (VOC) znajdujące się w powietrzu, dzięki czemu może wykrywać gazy i alkohole, takie jak etanol, alkohol i tlenek węgla. Może być także wykorzystywany do wykonywania pomiarów czystości powietrza.

Ten czujnik, tak jak wszystkie czujniki VOC / gazów, jest niestały. Do otrzymania precyzyjnych pomiarów należy go skalibrować ze znanymi źródłami.

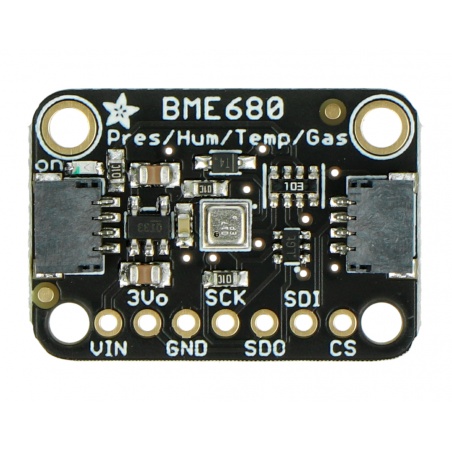

Wyprowadzenia

Moduł zasilany jest napięciem od 3,3 do 5 V, komunikuje się za pomocą interfejsu SPI lub I2C. Kompatybilny z Raspberry Pi oraz Arduino. Do połączenia czujnika z modułem głównym mogą być wykorzystane również złącza STEMMA QT / Qwiic. Szczegółowe informacje dostępne w przewodniku użytkownika udostępnionym przez producenta.

Adafruit BME680 - czujnik temperatury, wilgotności, ciśnienia i gazu

Pin

Opis

Vin Napięcie zasilania modułu z zakresu od 3 V do 5 V.
GND Masa układu.
3Vo Wyjście regulatora 3,3 V o wydajności prądowej 100 mA.
SCL Linia zegarowa magistrali I2C (TWI) / SPI
SCK Linia zegarowa magistrali I2C (TWI) / SPI (MOSI)
SDO

Linia wyjściowa danych (SDO / MISO)

CS

Wybór I2C / SPI. Pin nie podłączony lub podłączony do stanu wysokiego wybiera komunikację I2C, podłączony do stanu niskiego wybiera komunikację SPI.

SDI

Linia wejściowa danych (SDI / MOSI).

SCK

Linia zegarowa magistrali I2C.

SDI

Linia danych magistrali I2C.

Produkt kompatybilny z Arduino

Biblioteka oraz schemat podłączenia z Arduino można znaleźć pod tym adresem.

Specyfikacja

  • Napięcie zasilania: od 3,3 V do 5 V
  • Interfejs komunikacyjny: I2C / SPI
  • Złącza: STEMMA QT / Qwiic
  • Dokładność pomiarów:
    • wilgotności: ± 3 %
    • ciśnienia: ± 1 hPa
    • temperatury: ± 1.0 °C
  • Zakres pomiaru:
    • gaz: od 0 do 500 IAQ
    • wilgotność: od 10 % do 90 % RH
    • ciśnienie: od 300 hPa do 1100 hPa
    • temperatura: od -40 °C do 85 °C
  • Wymiary: 16 x 11 x 2,8 mm
  • Waga: 3 g

Czujnik BME680 - specjalnie do projektów AI

Czujnik multifunkcyjny BME680 został zaprojektowany specjalnie pod aplikacje oparte na sztucznej inteligencji. BME680 producenta Adafruit 3660 zawiera w sobie czujniki do pomiaru ciśnienia, temperatury, wilgotności i gazu I2C/SPI. Czujnik charakteryzuje się wysoką dokładnością pomiaru i liniowością odwzorowania. Całość jest umieszczona w solidnej, metalowej obudowie o wymiarach 3,0 x 3,0 x 0,9 mm. Konstrukcja czujnika została zaprojektowana tak, aby spełniała wymagania dotyczące zastosowań w urządzeniach przenośnych, gdzie małe wymiary i niskie zużycie energii są priorytetowymi parametrami.

Funkcja skanera gazu

Oferowany czujnik jest także wyposażony w funkcję skanera gazu. W standardowej konfiguracji czujnik wykrywa lotne związki siarki, interpretując je jako wzrost stężenia baterii w powietrzu. Skaner gazu można dodatkowo odpowiednio ustawić pod względem selektywności, szybkości transmisji danych oraz trybu zużycia energii. Takie rozwiązanie można wykorzystać a aplikacjach sztucznej inteligencji, a także Internetu Rzeczy. Oferowany czujnik multifunkcyjny jest kompatybilny z Raspberry Pi.

Interfejs SPI / I2C
Moduł - Temperatura do 85 °C
Moduł - Temperatura dokładność +/- 1 °C
Moduł - Temperatura od -40 °C
Moduł - obsługa moduł
Szerokość opakowania 10 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 10 cm
Masa opakowania 0.003 kg
