Opis produktu: Czujnik natężenia światła VEML7700 - I2C - STEMMA QT / Qwiic - Adafruit 4162
Moduł z czujnikiem światła VEML7700 od firmy Adafruit, pozwalający na pomiar natężenia światła w zakresie od 0 lux do 120 klux. Oferuje on aż 16-bitową rozdzielczość, co przekłada się na pomiary z dokładnością nawet 0,0036 lx/ct. Pozwala on na zmianę wzmocnienia, dzięki czemu możemy dokonywać bardziej precyzyjnych pomiarów w ciemnym otoczeniu. Posiada także opcję usuwania szumu pochodzącego z lamp o częstotliwości 100 Hz oraz 120 Hz. Komunikacja z mikrokontrolerem odbywa się przy pomocy interfejsu I2C, w tym także poprzez wbudowane złącze STEMMA QT. Na płytce znalazł się również regulator napięcia oraz konwerter poziomów logicznych, pozwalający na pracę z urządzeniami zasilanymi napięciami od 3,3 V do 5 V. O stanie zasilania informuje nas zielona dioda LED.
Czujnik natężenia światła VEML7700 - I2C - STEMMA QT / Qwiic - Adafruit 4162.
Moduł kompatybilny jest z Arduino oraz Rasbperry Pi!
Producent przygotował szczegółowy przewodnik użytkownika i biblioteki dla Arduino i Rasbperry Pi, które ułatwią pracę z czujnikiem.

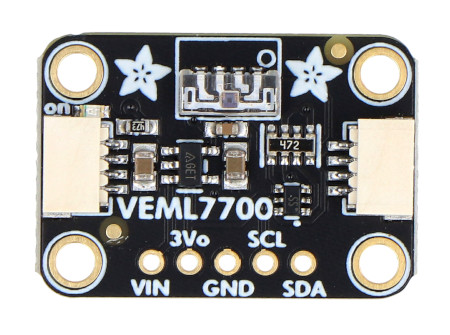

Komunikacja z mikrokontrolerem odbywa się przy pomocy interfejsu I2C.Podłączenie czujnika VEML7700
Aby ułatwić korzystanie z czujnika, producent zadbał o możliwość łatwego podłączenia modułu do mikrokontrolera poprzez złącze STEMMA QT / Qwiic. Wykorzystuje ono popularny interfejs I2C i korzysta z napięć zasilających 3,3 V oraz 5 V. Alternatywnie, istnieje możliwość przylutowania do odpowiednich pinów złącz goldpin zawartych w zestawie. Wśród wyjść modułu znajdują się:
- Vin - wejście napięcia zasilającego w zakresie od 3,3 V do 5 V
- 3Vo - wyjście napięcia z wbudowanego regulatora, o wydajności 100 mA
- GND - wspólna masa układu
- SCL - pin zegara interfejsu I2C
- SDA - pin danych I2C
Specyfikacja techniczna modułu
- Typ czujnika: natężenia światła
- Wbudowany układ: VEML7700
- Zakres pomiarów: od 0 lux do 120 klux
- Rozdzielczość pomiarów: 16 bitów
- Filtr migotania świateł: 100 Hz oraz 120 Hz
- Możliwość zmiany wzmocnienia: tak
- Interfejs komunikacyjny: I2C
- Adres I2C: 0x10
- Napięcie zasilające: od 3,3 V do 5 V
- Wbudowany regulator napięcia: 3,3 V / 100 mA
- Dioda LED: stan zasilania modułu
- Wyprowadzenia modułu: złącza STEMMA QT / Qwiic, pola lutownicze
- Wymiary: 25,4 x 17,8 mm
Zawartość zestawu
- 1x Czujnik natężenia światła VEML7700 - I2C - STEMMA QT / Qwiic - Adafruit 4162
- 1x listwa goldpin 6-pin, raster 2,54 mm

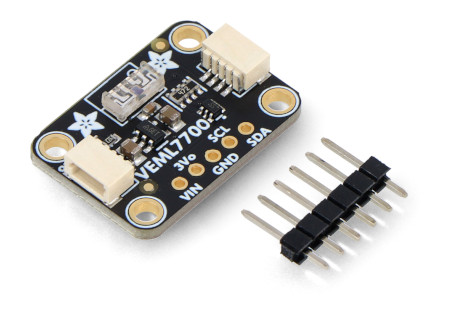

Elementy wchodzące w skład zestawu.
