Opis produktu: Czujnik koloru, przetwornik światło-częstotliwość TCS3200 - Waveshare 9520
Moduł z czujnikiem TCS3200 umożliwia pomiar koloru (składowych RGB - Red, Green, Blue), którego wyjściem jest częstotliwość zależna od natężenia światła wybranej barwy. Obsługiwany przy pomocy dowolnego zestawu uruchomieniowego z mikrokontrolerem wyposażonym w licznik np. STM32Discovery lub Arduino.

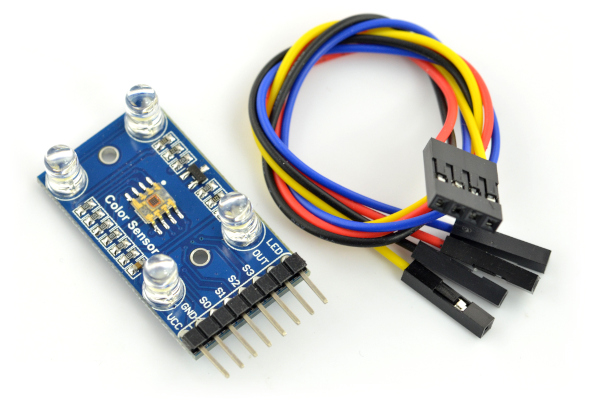

Czujnik koloru, przetwornik światło-częstotliwość TCS3200 - Waveshare 9520.
Czujnik koloru TCS3200 - Waveshare 9520.
Specyfikacja czujnika koloru TCS3200
- Napięcie zasilania: 2,7 V do 5,5 V
- Wyprowadzenia: goldpin
- Prosta komunikacja z mikrokontrolerem (odczyt częstotliwości)
- Zintegrowane 4 diody LED oświetlające badany przedmiot
- Wymiary: 36 x 20 mm (bez złącz)
Moduł zasilany jest napięciem z zakresu 2,7 V do 5,5 V, dzięki temu sprawdza się zarówno w systemach 3,3 V i jak i 5 V. Czujnik można podłączyć do dowolnego zestawu uruchomieniowego z mikrokontrolerem wyposażonym w licznik (Timer) z wejściem częstotliwościowym, np. STM32Discovery lub Arduino. Wyjściem jest sygnał, którego częstotliwość zależna jest od natężenia światła, wybranej za pomocą wyprowadzeń S2 i S3, barwy.
Podłączenie modułu
Szczegółowy opis wyprowadzeń dostępny jest w tabelach w dalszej części opisu. Wyprowadzeniami są popularne złącza goldpin pozwalające na połączeniu czujnika z modułem głównym za pomocą przewodów połączeniowych (w zestawie). Opis wyprowadzeń znajduje się w tabeli.
| Pin | Opis |
|---|---|
| VCCIO | Zasilanie od 2,7 V do 5,5 V. |
| GND | Masa układu. |
| LED | Kontrola 4 diod LED. |
| OUT | Wyjście częstotliwości koloru. |
| S0/S1 | Wejścia służące do skalowania częstotliwości wyjściowej. Opis poniżej. |
| S2/S3 | Wejścia służące do wyboru typu fotodiody. Opis poniżej. |
Konfiguracja czujnika koloru
Za pomocą wejść konfiguracyjnych S0 i S1 wybierany jest preskaler (dzielnik) wyjściowego sygnału częstotliwościowego, dzięki któremu możemy dobrać odpowiedni zakres częstotliwości dla wykorzystywanego mikrokontrolera. Wejścia S2 i S3 służą do wyboru rodzaju fotodiody pomiarowej: czerwonej, zielonej, niebieskiej lub opcji clear czyli bez filtracji (mierzone będą wszystkie składowe RGB jednocześnie).
Wybór dzielnika częstotliwości wyjściowej
|
S0 |
S1 |
Skala częstotliwości wyjściowej |
|---|---|---|
|
L |
Czujnik wyłączony | |
|
L |
H |
2 % 10-12 kHz |
|
H |
L |
20 % 100-120 kHz |
|
H |
H | 100 % 500-600 kHz |
Wybór typu fotodiody (filtracji)
|
S0 |
S1 |
Rodzaj fotodiody |
|---|---|---|
|
L |
L | czerwona (R) |
|
L |
H | niebieska (B) |
|
H |
L | clear (RGB) (bez filtracji) |
|
H |
H | zielona (G) |
L (Low) - stan niski
H (High) - stan niski
