Czujnik koloru TCS34725 I2C - Waveshare 16131

Indeks: WSR-14429 EAN: 5904422366742

Sensor koloru Waveshare bazujący na czujniku TCS34725 z podświetleniem LED oraz zintegrowanym filtrem podczerwieni. Komunikacja następuje poprzez magistralę I2C.

Czujnik koloru TCS34725 I2C - Waveshare 16131
39,50 zł
32,11 zł netto
Zapłać później
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Czujnik koloru TCS34725 I2C - Waveshare 16131

Czujnik Waveshare umożliwiający detekcję barwy światła. Bazuje na sensorze TCS34725. Posiada podświetlenie LED oraz wbudowany filtr IR. Może współpracować z każdym mikrokontrolerem zaopatrzonym w interfejs I2C. Działa na napięciu od 3,3 V do 5 V.

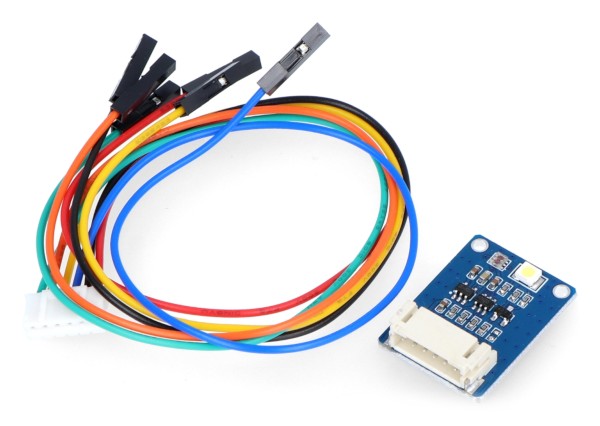

Waveshare - czujnik koloru TCS34725

Waveshare czujnik koloru TCS34725 I2C. W naszej ofercie posiadamy również inne czujniki.

Czujnik TCS34725

Sensor dający możliwość detekcji barw z palety RGB, wyposażony w zintegrowany filtr IR, który blokuje niepożądane składowe z zakresu podczerwieni. Do współpracy z czujnikiem zastosowana została sterowana poprzez tranzystor dioda LED, której zadaniem jest doświetlanie detekowanej powierzchni.

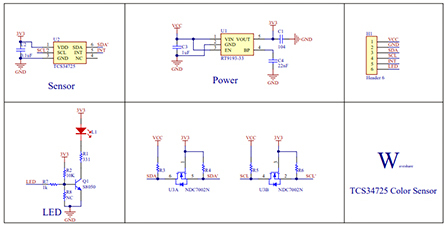

Schemat blokowy czujnika TCS34725.

Główne funkcje sensora kolorów TCS34725FN

  • Wbudowany przetwornik analogowo - cyfrowy
  • Wysoka czułość oraz szeroki zakres dynamiczny
  • Protokół komunikacyjny I2C używający jedynie kilka pinów
  • Wbudowany filtr IR redukujący składową spektralną padającego światła
  • Doświetlająca dioda LED z płynna regulacją jasności PWM

Specyfikacja czujnika koloru

  • Sensor: TCS34725FN
  • Interfejs komunikacyjny: I2C
  • Napięcie pracy: 3,3 V / 5 V
  • Rozdzielczość: 4 kanałowe RGBC, 16 bitów na kanał
  • Rekomendowany dystans od mierzonego obiektu: 2 mm
  • Wymiary: 27 x 20 mm



Zasada Działania Czujnika TCS34725

Czujnik kolorów TCS34725 firmy AMS ma konstrukcję bazującą na technologii fotodiod, filtrów światłoczułych oraz układzie przetwarzania sygnału świetlnego na postać ,,zrozumiałą” dla mikrokontrolera, co umożliwia precyzyjny pomiar udziału kolorów w badanym spektrum świetlnym. Czujnik jest zbudowany z fotodiody i filtrów światłoczułych, przetwornika analogowo-cyfrowego, korektora temperatury i balansu bieli oraz interfejsu komunikacyjnego I2C. Wbudowana matryca fotodiod reaguje na różne długości fal świetlnych. Dodatkowo, przed każdą fotodiodą umieszczono filtry światłoczułe, które pozwalają na selektywne rejestrowanie konkretnych kolorów. Fotodiody mierzą intensywność światła w różnych zakresach spektralnych, a filtrowanie światła umożliwia precyzyjny pomiar intensywności poszczególnych kolorów. Sygnały z fotodiod są przekształcane z postaci analogowej na cyfrową przez wbudowany przetwornik analogowo-cyfrowy. Wbudowana korekcja temperatury i balansu bieli pozwala na dokładne dostosowanie pomiarów do rzeczywistych warunków środowiskowych.

Zastosowanie modułu czujnika Waveshare TCS34725

Czujnik kolorów TCS34725 znajduje zastosowanie w różnych aplikacjach, takich jak urządzenia mobilne, kamery czy oświetlenie RGB. Za pomocą takiego czujnika, można także monitorować procesy w automatyce przemysłowej, gdzie jest wymagane precyzyjne rozpoznawanie kolorów. Czujnik TCS34725 jest przykładem zaawansowanego przyrządu do pomiaru kolorów, które znajduje zastosowanie w różnorodnych aplikacjach, gdzie precyzyjne rozpoznawanie kolorów jest kluczowym wymaganiem.

Szerokość opakowania 5 cm
Wysokość opakowania 7 cm
Głębokość opakowania 1 cm
Masa opakowania 0.008 kg
