Opis produktu: Gravity - czujnik światła otoczenia i koloru - I2C / UART - DFRobot SEN0611
Czujnik marki DFRobot stworzony z myślą o profesjonalnych fotografach i operatorach wideo. Oferuje fabrycznie skalibrowane pomiary temperatury barwowej (CCT) w zakresie od 2700 K do 6500 K oraz dokładne odczyty natężenia oświetlenia w przedziale od 10 lux do 10000 lux, co czyni go niezastąpionym narzędziem w różnych warunkach oświetleniowych. Jego kompaktowe wymiary (26 x 24 mm) oraz niskie zużycie energii (2,8 mA) zapewniają efektywność w zastosowaniach mobilnych. Czujnik jest kompatybilny z napięciem zasilania od 3,3 V do 5 V i obsługuje dwie metody komunikacji: I2C i UART.

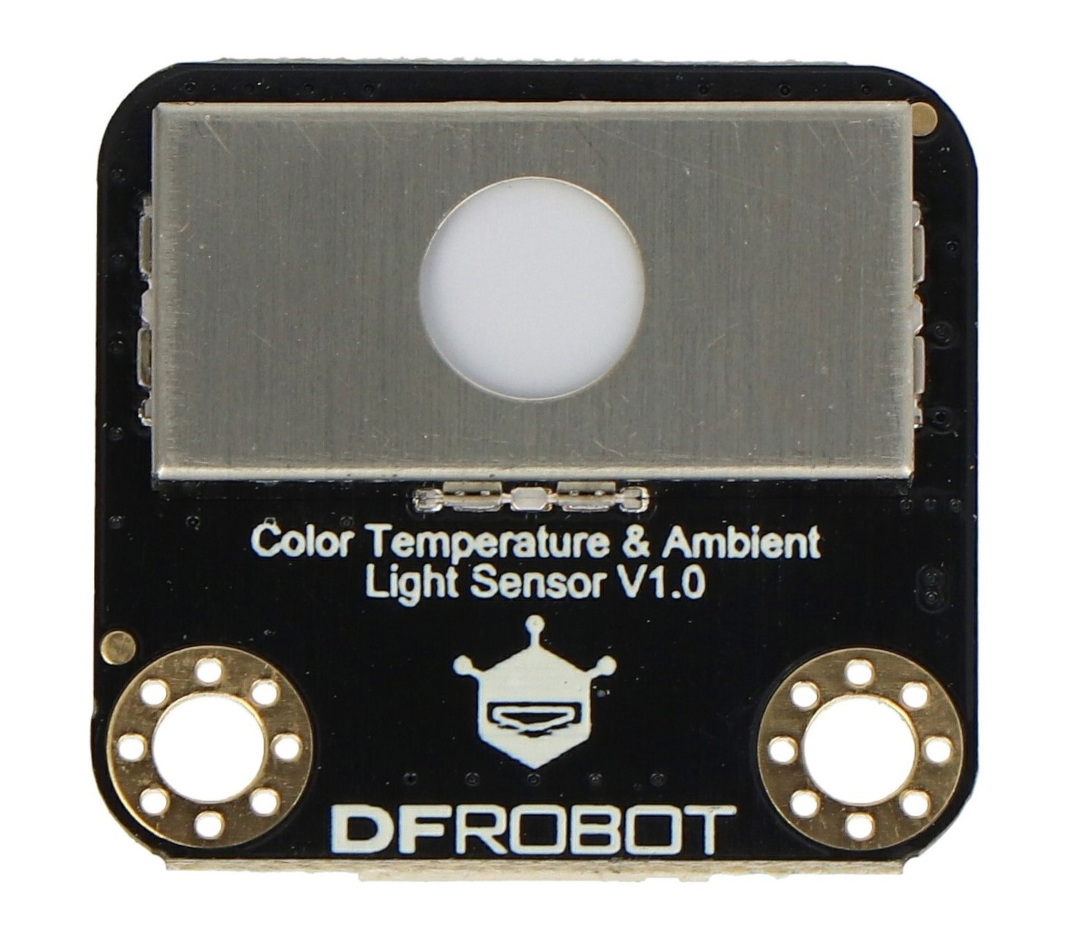

Gravity - czujnik światła otoczenia i koloru - I2C / UART - DFRobot SEN0611.
Oferuje zakres pomiaru oświetlenia do 10000 luksów z marginesem błędu ± 5 luksów.
Główne cechy modułu DFRobot SEN0611
- Pomiar temperatury barwowej (CCT) oraz natężenia oświetlenia
- Zakres pomiaru CCT: od 2700 K do 6500 K
- Zakres pomiaru natężenia: od 10 lux do 10000 lux
- Kompaktowy rozmiar: 26 x 24mm
- Obsługuje komunikację I2C i UART
- Niskie zużycie energii: 2,8 mA
- Kompatybilny z napięciem od 3,3 V do 5 V
Zastosowania czujnika
Czujnik znajduje zastosowanie w różnych dziedzinach, w tym w systemach oświetlenia wnętrz, kontrolach jakości światła w muzeach i galeriach, a także w optymalizacji warunków oświetleniowych w supermarketach i biurach. Umożliwia fotografom dokładne dopasowanie warunków oświetleniowych, co jest kluczowe dla uzyskania profesjonalnych efektów wizualnych.
Opis wyprowadzeń i schemat połączeń
Czujnik Gravity ma cztery główne wyprowadzenia, które umożliwiają jego podłączenie do mikrokontrolera.
- VCC - napięcie zasilania od 3,3 V do 5 V
- GND - masa układu
- D/R - linia danych magistrali I2C SDA lub UART RXD
- C/T - linia zegarowa magistrali I2C SCL lub UART TXD
Schemat połączeń czujnika jest prosty i intuicyjny. Wystarczy podłączyć odpowiednie piny czujnika do pinów mikrokontrolera zgodnie z opisanymi wyprowadzeniami. Zaleca się użycie przewodów połączeniowych, aby zapewnić stabilne i pewne połączenie. Dodatkowo, na płytce znajduje się przełącznik trybu komunikacji do wyboru pomiędzy I2C lub UART.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

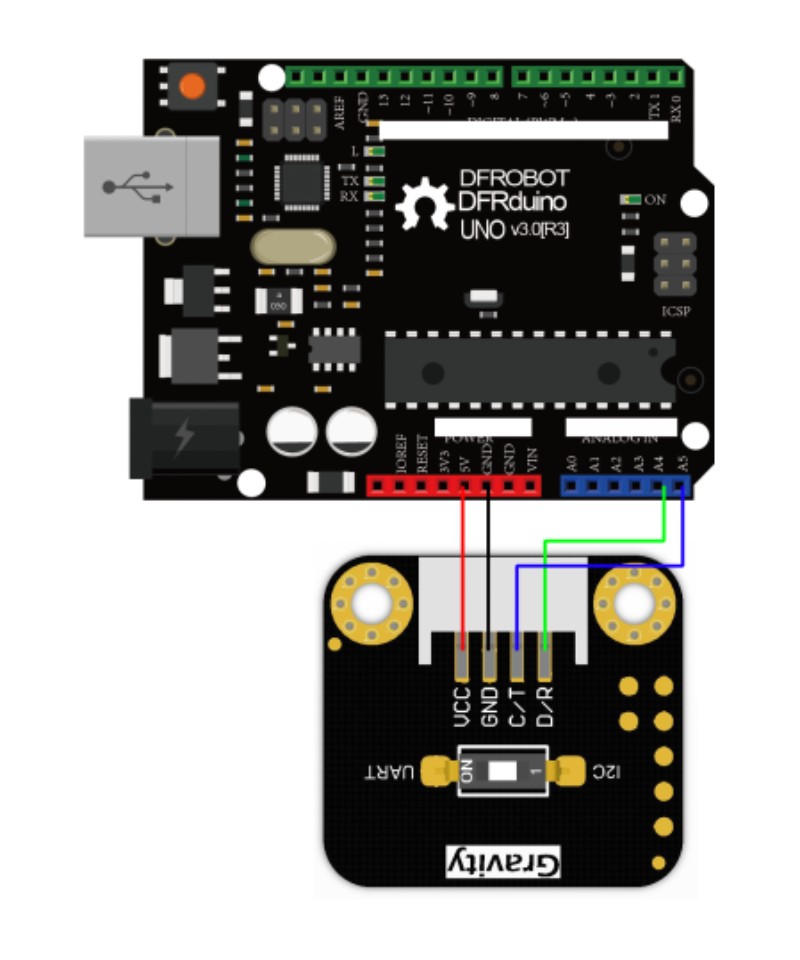

Schemat połączenia czujnika.

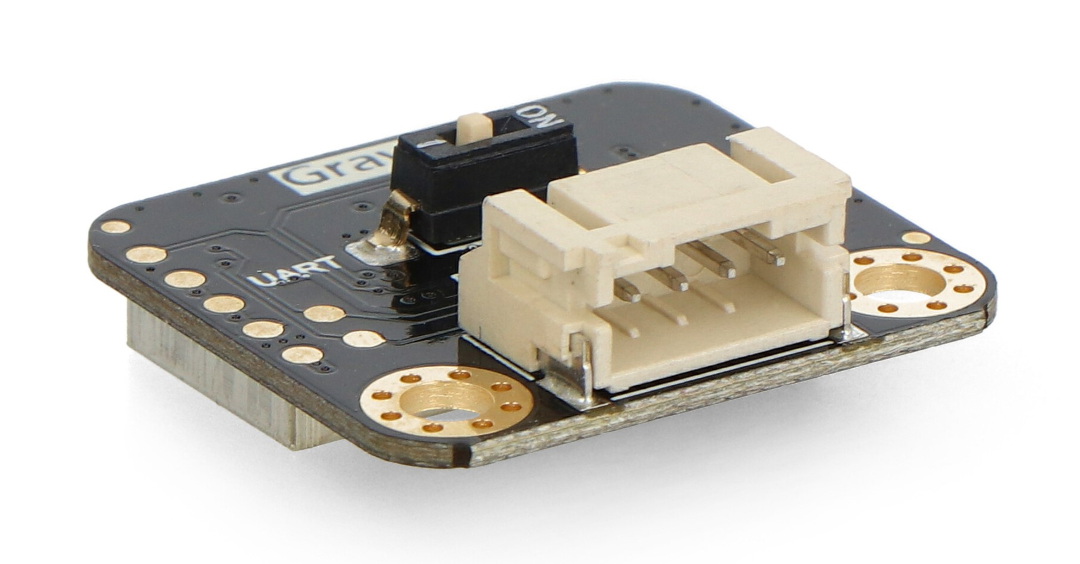

Obsługuje tryby komunikacji I2C i UART.
Pomiar temperatury barwowej
Pomiar temperatury barwowej (CCT) to kluczowy aspekt oświetlenia, mierzony w Kelvinach (K). Opisuje charakterystykę kolorystyczną źródła światła na podstawie teorii promieniowania ciała czarnego. Sensor konwertuje światło otoczenia na standardowe wartości fizyczne, precyzyjnie odzwierciedlając temperaturę barwową w różnych warunkach.
Pomiar intensywności oświetlenia
Intensywność oświetlenia, mierzona w luksach, odzwierciedla strumień świetlny na jednostkowej powierzchni. Jest to kluczowe dla uzyskania odpowiedniego poziomu jasności w fotografii i wideo. Sensor dostarcza precyzyjne odczyty natężenia oświetlenia, umożliwiając idealne ustawienia oświetleniowe w różnorodnych środowiskach.
Specyfikacja techniczna czujnika
- Zakres napięcia zasilania: od 3,3 V do 5 V
- Pobór prądu: 2,8 mA
- Interfejs komunikacyjny: magistrala I2C, UART
- Zakres pomiaru natężenia oświetlenia: od 10 lux do 10000 lux
- Błąd pomiaru natężenia oświetlenia: ± 5 lux / ± 10% lux
- Zakres pomiaru temperatury barwowej (CCT): od 2700 K do 6500 K
- Błąd pomiaru CCT: ± 10% K
- Kąt pomiaru źródła światła: 90°
- Temperatura pracy: od -10°C do 60°C
- Wymiary: 26 x 24 mm
Zawartość zestawu
- Gravity - czujnik światła otoczenia i koloru - I2C / UART - DFRobot SEN0611 - 1 sztuka
- Przewód połączeniowy ze złączem Gravity 4-pinowy I2C / UART - 1 sztuka

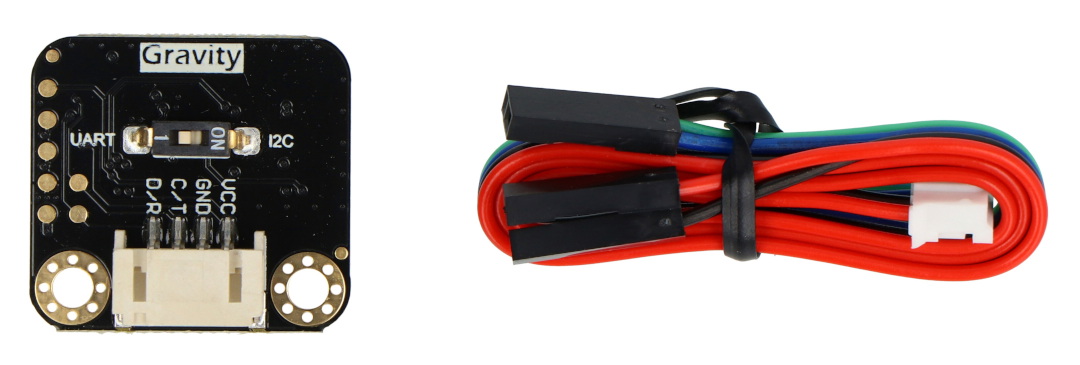

Elementy chodzące w skład zestawu.
