Opis produktu: Gravity - czujnik koloru TCS3430 Tristimulus - DFRobot SEN0404
Wyprodukowany przez firmę DFRobot czujnik koloru wyposażony w układ TCS3430 Tristimulus. Oferuje użytkownikowi zaawansowane cyfrowe wykrywanie światła otoczenia (ALS) i trójchromatyczne wykrywanie kolorów CIE 1931 (XYZ). Posiada zdolność do regulacji ±10% natężenia oświetlenia i skorelowania dokładności temperatury barwowej. Charakteryzuje się szerokim zakresem dynamiki i wysoką czułością pomiaru.
Model CIE1931 XYZ Tristimulus
To rodzaj standardu, który jest specjalną paletą barw skonstruowaną przede wszystkim pod kątem postrzegania barw przez ludzkie oko (fotoreceptory). Przestrzeń kolorów modelu CIE1931 obejmuje wszystkie odczucia kolorystyczne, które są widoczne dla osoby o przeciętnym wzroku. Odpowiedź widmowa czujnika TCS3430 jest prawie taka sama, jak ta, odbierana przez ludzkie oczy, które z kolei precyzyjnie określają oświetlenie i temperaturę barwową. Te cechy sprawiają, że czujnik jest przydatny na przykład podczas zakupów online w celu realnego określenia kolorów kupowanych produktów.

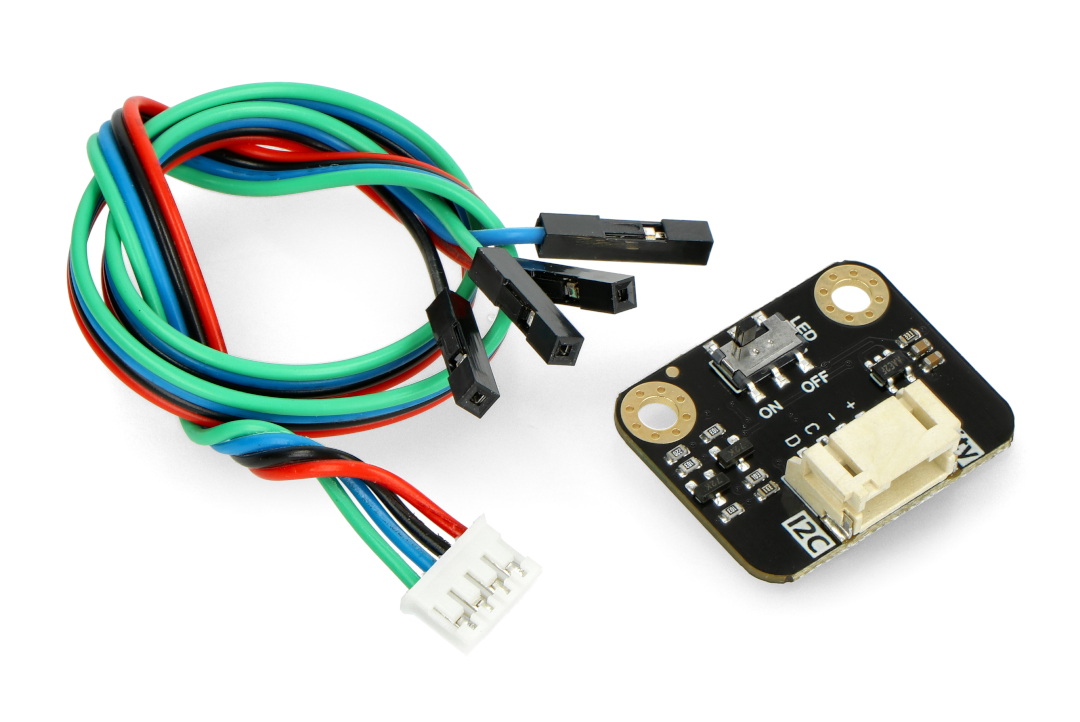

Gravity - czujnik koloru TCS3430 Tristimulus od DFRobot w zestawie z dedykowanym przewodem połączeniowym.

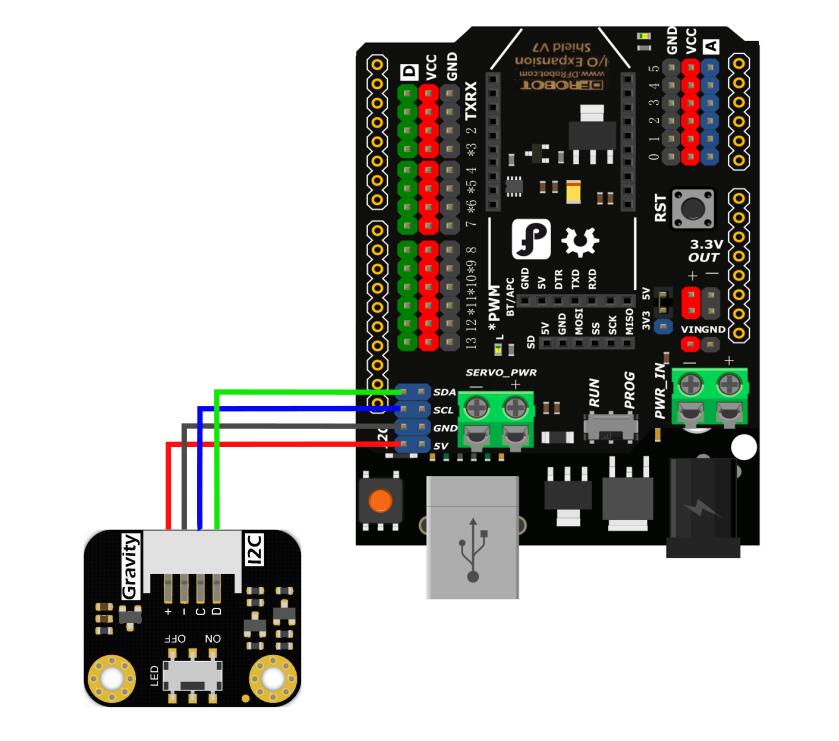

Przykład połączenia czujnika koloru z płytką I/O Expansion Shield V7 - będącej pochodną Arduino.
Sugerowane zastosowanie
- Wykrywanie koloru
- Wykrywanie oświetlenia
- Wykrywanie bieli
- Wykrywanie temperatury barwowe

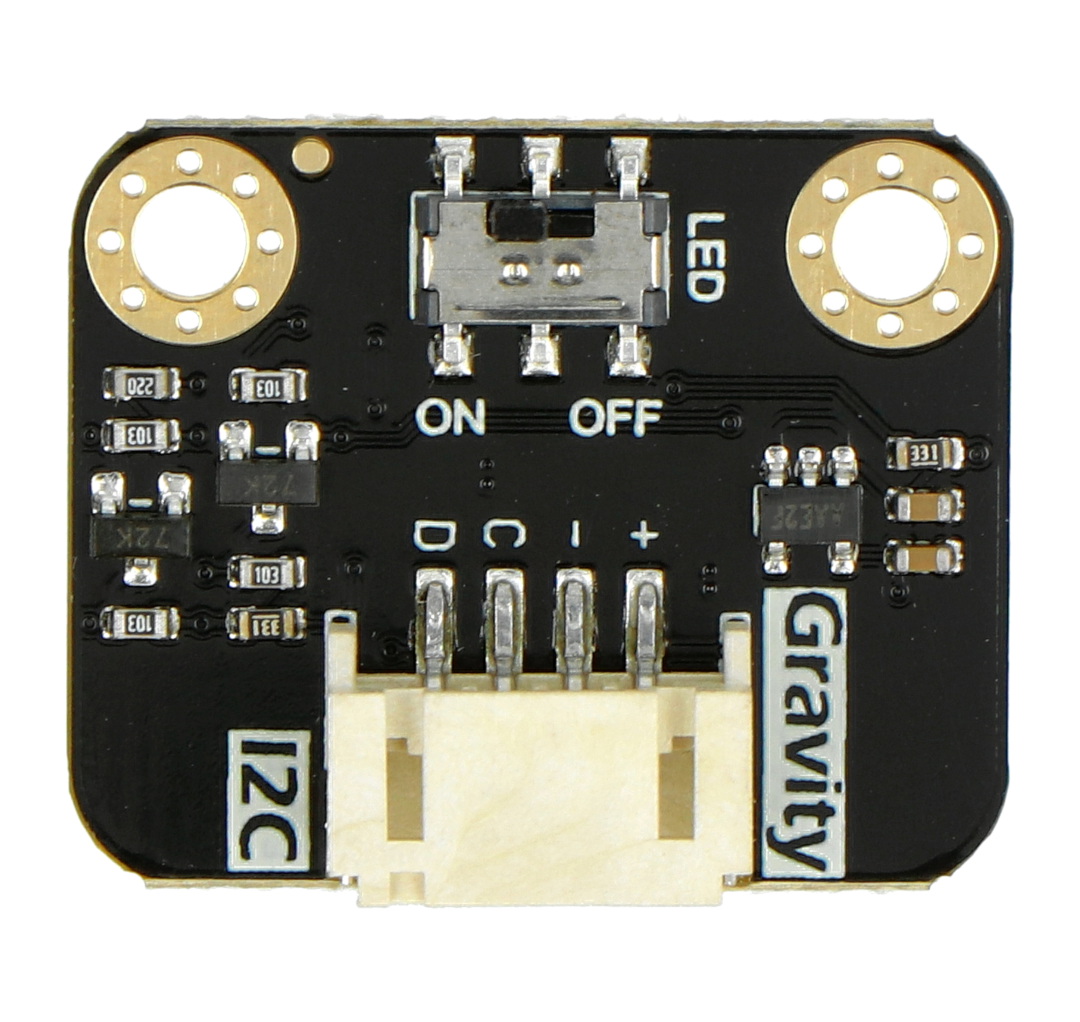

Opis wyprowadzeń
- "+" - pin zasilania od 3,3 V do 5 V
- "-" - masa układu
- "C" - SCL, linia zegara interfejsu I2C
- "D" - SDA, linia danych interfejsu I2C
- Switch ON/OFF - przełącznik LED
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Zawiera między innymi schemat połączeń, bibliotekę TCS3430 dla środowiska Arduino IDE oraz przykładowy kod programu.
Specyfikacja techniczna
- Zakres zasilania: od 3,3 V do 5 V
- Pobór prądu: < 5 mA
- Interfejs komunikacyjny: magistrala I2C
- Adres interfejsu: 0x39
- Zakres temperatury roboczej: od -30°C do 85°C
- Wymiary modułu: 22 x 27 mm
Zawartość zestawu
- Gravity - czujnik koloru TCS3430 Tristimulus - 1 sztuka
- Przewód połączeniowy ze złączem Gravity 4-pinowy I2C / UART - 1 sztuka
Moduł posiada złącze Gravity, które pozwala na szybkie i wygodne podłączanie.
