Opis produktu: Gravity - czujnik gestów GR10-30 - UART, I2C - DFRobot SEN0561
Moduł czujnika gestów Gravity GR10-30, produkcji firmy DFRobot, to świetna alternatywa dla klasycznych przycisków, czy też ekranów dotykowych. Potrafi on rozpoznawać aż 12 różnych gestów, w tym: rych w górę, w dół, w lewo, w prawo, do przodu, do tyłu, obracane zgodnie i przeciwnie do ruchu wskazówek zegara, ciągły obrót w obu kierunkach, zawis w miejscu oraz machanie. Zasięg działania czujnika wynosi do 30 cm. Komunikacja z mikrokontrolerem odbywać się może poprzez interfejs UART, bądź I2C, a maksymalny baud rate wynosi 9600. Stworzone przez producenta biblioteki do obsługi modułu pozwalają na zmianę parametrów, takich jak: odległość wykrywania gestów, minimalny kąt obrotu, itp.

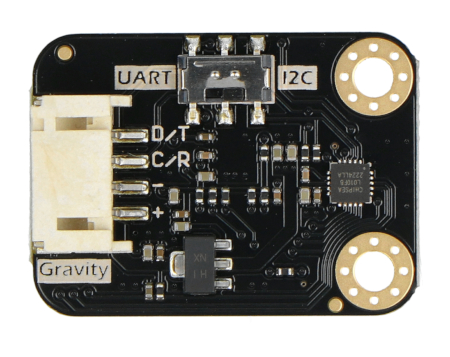

Gravity - czujnik gestów GR10-30 - UART, I2C - DFRobot SEN0561.

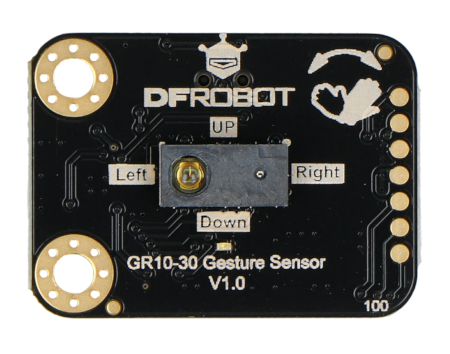

Orientacja czujnika została opisana na płytce.Podłączenie czujnika Gravity GR10-30
Moduł czujnika Gravity GR10-30 łączy się z mikrokontrolerem, bądź minikomputerem poprzez 4-pinowy przewód Gravity JST PH2.0 , znajdujący się w zestawie. Do dyspozycji użytkownika są dwa popularne interfejsy komunikacji szeregowej: UART oraz I2C. Wyboru między nimi wykonuje się za pomocą znajdującego się na płytce przełącznika. Napięcie zasilania może mieścić się w zakresie od 3,3 V do 5 V.
Producent udostępnia gotowe biblioteki, ułatwiające korzystanie z czujnika, dostępne na platformy Arduino, a także Rasbperry Pi.
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent udostępnia przewodnik użytkownika oraz bibliotekę dla użytkowników Arduino lub Raspberry Pi!
Specyfikacja techniczna modułu
- Typ: czujnik gestów
- Zasięg działania: 30 cm
- Ilość wykrywanych gestów: 12
- Komunikacja: UART oraz I2C
- Adres I2C: 0x73
- Baud rate: 9600
- Przełącznik wyboru interfejsu
- Napięcie zasilające: od 3,3 V do 5 V
- Maksymalny prąd: 10 mA
- Temperatura pracy: od 0℃ do 70℃
- Wymiary: 22 × 30 mm
Zawartość zestawu
- 1x Gravity - czujnik gestów GR10-30 - UART, I2C - DFRobot SEN0561
- 1x Przewód Gravity JST PH2.0 4-pin

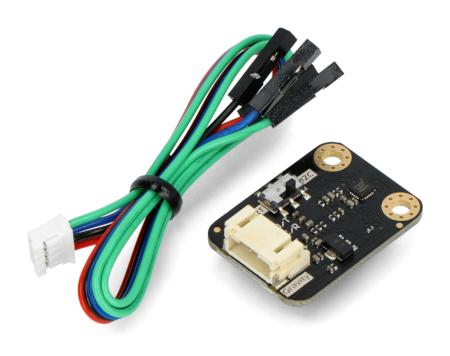

Elementy wchodzące w skład zestawu.
