Opis produktu: Grove - TSL2561 - cyfrowy czujnik natężenia światła otoczenia I2C

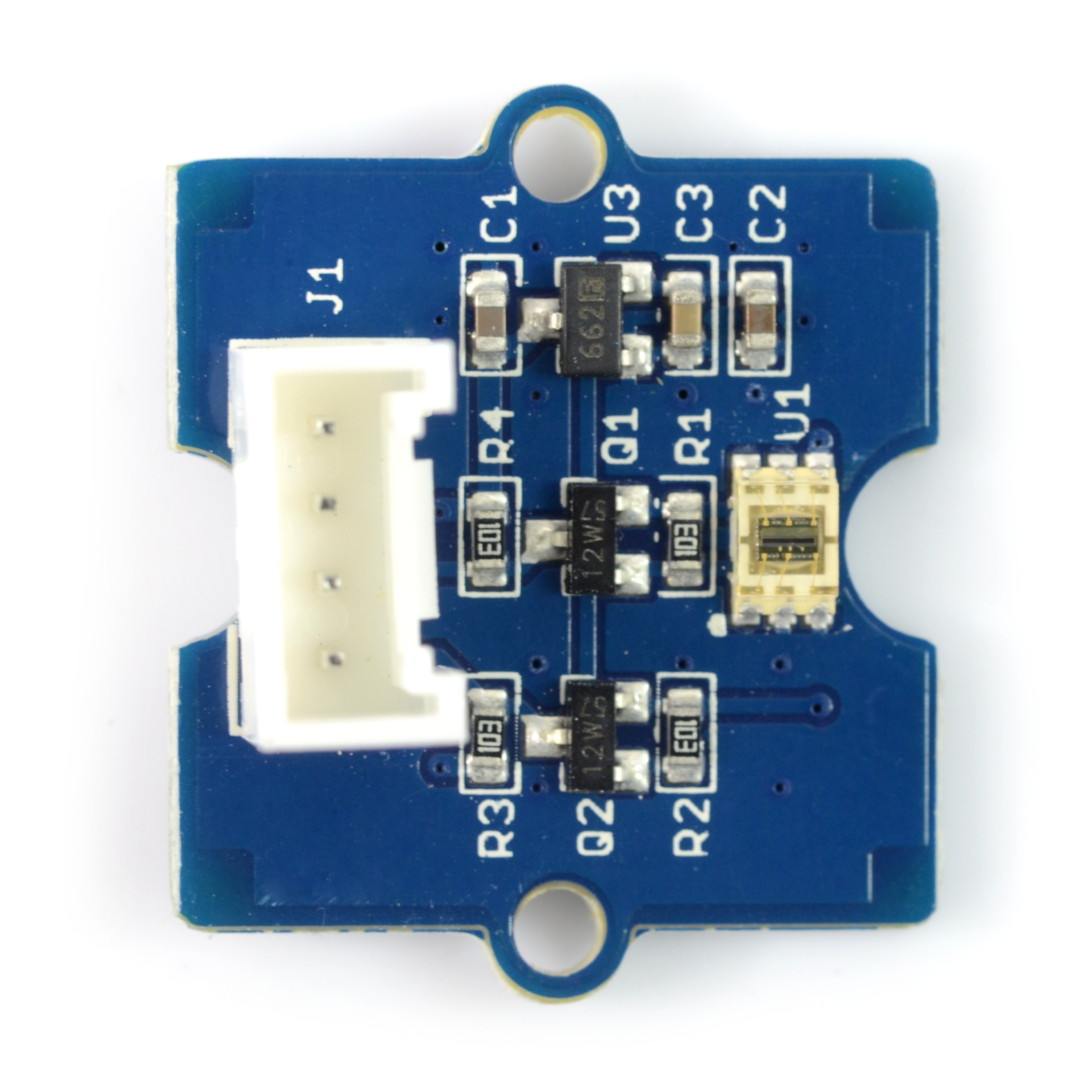

Moduł z serii Grove z cyfrowym czujnikiem mierzącym natężenie światła otoczenia. Posiada liniową charakterystykę widmową w zakresie światła widzialnego przez ludzkie oko. Moduł zasilany jest napięciem od 3,3V do 5 V, komunikuje się poprzez I2C, działa w zakresie dynamicznym od 1 do 40 000 lux. W zestawie znajduje się przewód przystosowany do nakładki Seeedstudio Base Shield v2.0.

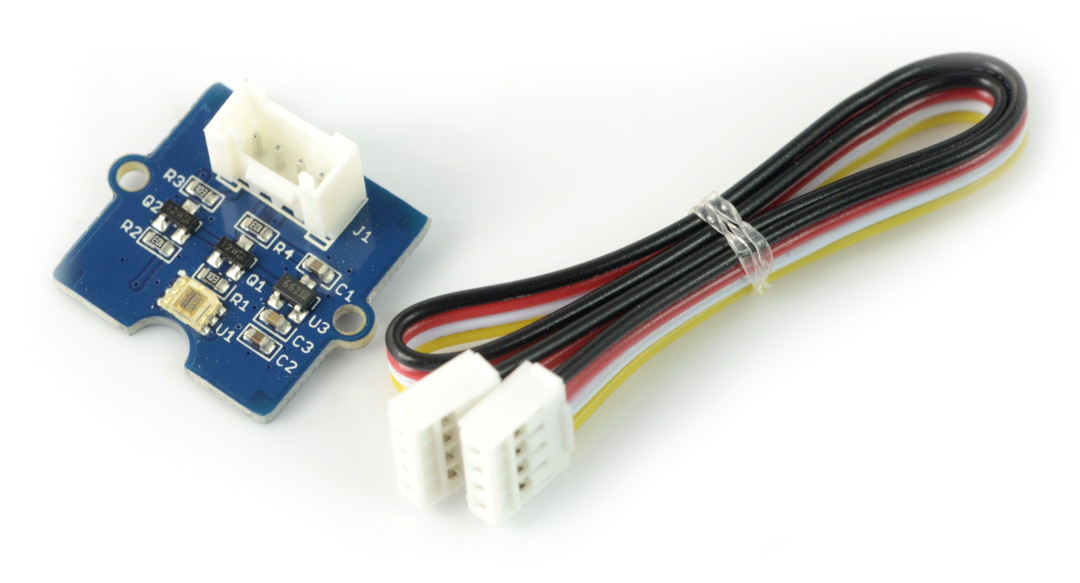

Do modułów dołączony 4-pinowy przewód do nakładki Base Shield v2.
Specyfikacja
- Układ: TSL2561
- Napięcie zasilania: od 3,3 do 5 V
- Interfejs komunikacyjny: I2C
- Rozdzielczość: 16-bitów
- Zakres dynamiczny: od 0,1 lux do 40 000 lux
- Temperatura pracy: od -40 °C do 85 °C
- 4-pinowy interfejs Grove
- Wymiary modułu: 20 x 20 mm
- Masa: 6 g
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika oraz bibliotekę dla Arduino. |
Podłączenie
Czujnik komunikuje się z mikrokontrolerem przez interfejs I2C. Posiada on następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 2,7 V do 5,5 V. |
| SDA | Linia danych interfejsu I2C. |
| SCL | Linia danych interfejsu I2C. |
|
Grove to seria modułów i czujników kompatybilnych z nakładkami Base Shield, które współpracują z Arduino i STM32 Nucleo. |
