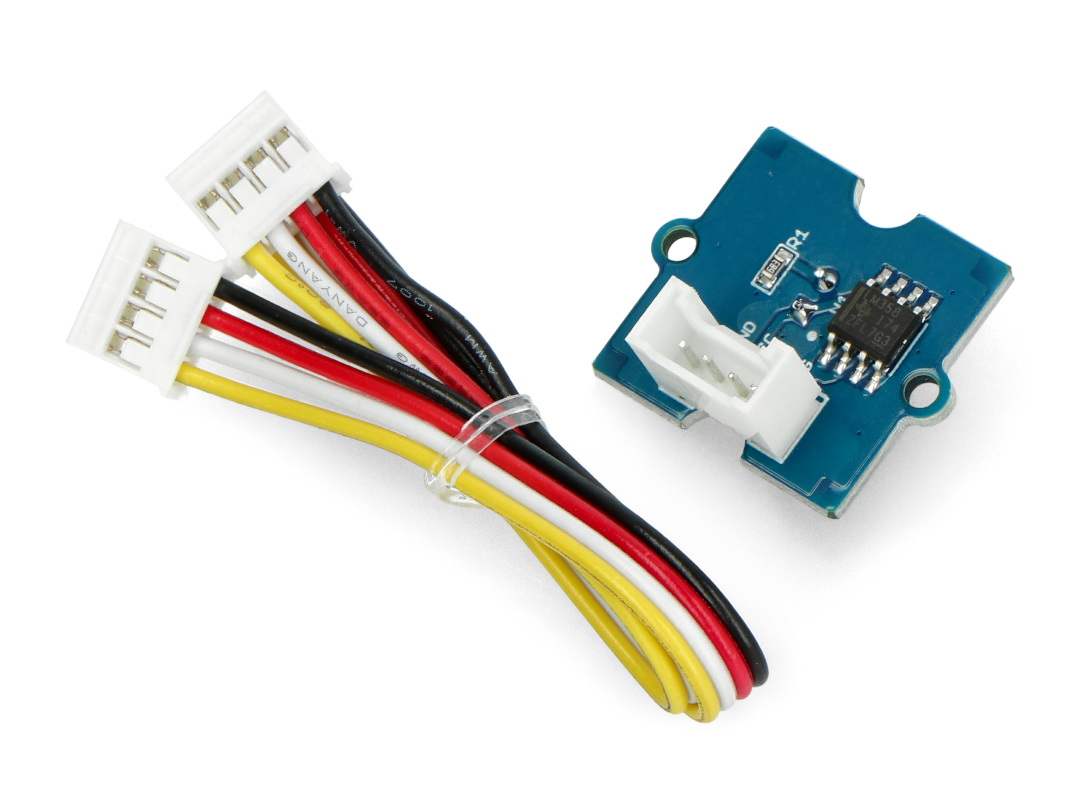

Opis produktu: Grove - LS06-S czujnik natężenia światła otoczenia v1.1
Moduł z serii Grove wyposażony w czujnik LS06-S. Czujnik pozwala wykryć natężenie światła i odzwierciedla analogowy sygnał napięcia z powrotem do Arduino. Został on wyposażony w fotorezystor, który zmniejsza swoją wartość wraz ze wzrostem natężenia światła. Długość wiązki wynosi 540 nm. Napięcie zasilania wynosi od 3,3 V do 5 V. Czujnik komunikuje się za pomocą sygnału analogowego, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i Arduino.
Podłączenie i opis wyprowadzeń
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 5 V. |
| NC | Nie podłączone. |
| SIG | Wyjściowy sygnał analogowy. |
|
Instrukcja obsługi Producent przygotował przewodnik użytkownika oraz darmową bibliotekę. |
Specyfikacja techniczna czujnika
- Napięcie zasilania: od 3,3 V do 5 V
- Pobór prądu: od 0,5 mA do 3 mA
- Zastosowane układy: LM358
- Fotodioda: LS06-S
- Długość wiązki światła: 540 nm
- Czas odpowiedzi: 20-30 milisekund
- Wymiary: 20 x 20 mm
- Masa: 4 g
