Opis produktu: Fototranzystor TEPT4400 3 mm 570 nm

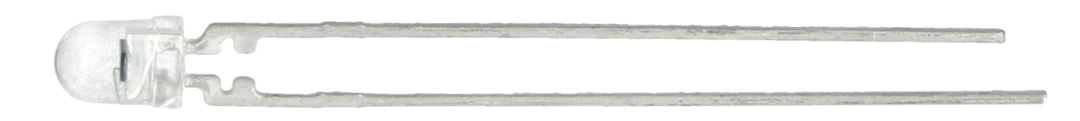

Fototranzystor w obudowie 3 mm. Maksymalna czułość dla fali o długości 570 nm. Kąt odczytu 60°. Soczewka przezroczysta.
Fototranzystor TEPT4400 3 mm 570 nm.
Specyfikacja TEPT4400
-
Maksymalna czułość dla fali o długości: 570 nm
- Krótki czas odpowiedzi
- Kąt odczytu: ± 60 °
- Soczewka przezroczysta
Szczegóły w dokumentacji.

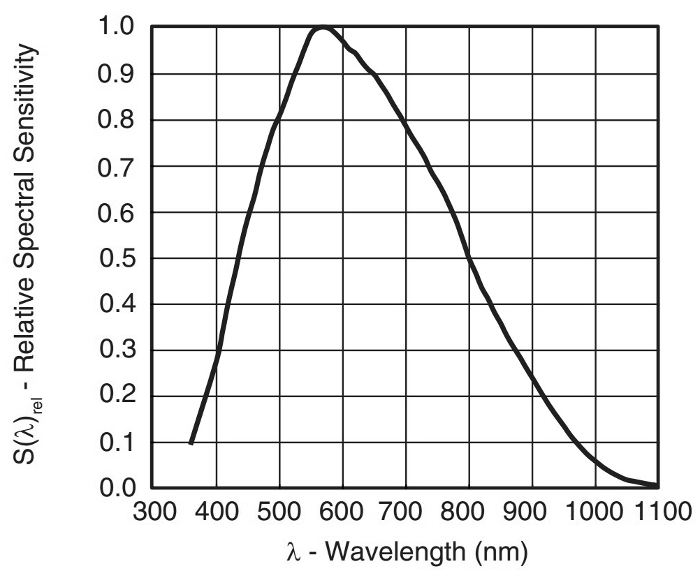

Rysunek przedstawia wykres czułości czujnika w funkcji długości fali.
Czym jest fototranzystor?
Fototranzystor jest półprzewodnikowym elementem umożliwiającym przełączanie i wzmacnianie prądu w układach elektronicznych w wyniku ekspozycji na światło. Fototranzystory umożliwiają wykrywanie impulsów świetlnych i przekształcanie ich w sygnały elektryczne. W odróżnieniu od klasycznych tranzystorów bipolarnych, fototranzystory są sterowanie światłem, a nie prądem bazy. Zapewniając duże wzmocnienie, niski koszt i te fototranzystory mogą być wykorzystywane w wielu zastosowaniach. Fototranzystory działają w podobny sposób jak fotorezystory, ale dodatkowo mogą wzmacniać przepływ prądu elektrycznego.
Zasada działa fototranzystora
Gdy światło nie pada na powierzchnię fotooptyczną fototranzystora, przepływ prądu będzie niewielki z powodu termicznie wytwarzanych par dziura-elektron, a napięcie wyjściowe z obwodu będzie nieco mniejsze niż wartość napięcia zasilania z powodu spadku napięcia na rezystorze obciążającym fototranzystor. Kiedy światło pada na złącze kolektor-baza, przepływ prądu wzrasta. Przy otwartym obwodzie połączenia z bazą, prąd kolektor-baza musi płynąć w obwodzie baza-emiter, a zatem płynący prąd jest wzmacniany tak jak w klasycznym tranzystorze bipolarnym z wyprowadzeniem bazy. Złącze kolektor-baza jest bardzo czułe na światło. Jego stan pracy zależy od natężenia światła. Prąd bazy z padających fotonów jest wzmacniany przez wzmocnienie tranzystora, co skutkuje przyrostami prądu w zakresie od setek do kilku tysięcy razy. Ponadto, fototranzystor jest kilkadziesiąt razy bardziej czuły niż fotodioda o niższym poziomie szumów.
