Opis produktu: Czujnik prądu ACS724 -2,5 A do +2,5 A - Pololu 4040
Moduł czujnika prądu ACS724 to komponent elektroniczny firmy Pololu, który został zaprojektowany do precyzyjnego pomiaru prądu w zakresie od -2,5 A do 2,5 A, przy pomocy wykorzystania zjawiska efektu Halla. Czujnik posiada wyjście analogowe centrowane na 2,5 V, które generuje napięcie analogowe o wartości 800 mV / 1 A. Moduł pracuje w zakresie napięć od 4,5 V do 5,5 V z preferowanym napięciem 5 V, zapewnia niską rezystancję wewnętrzną ścieżki przewodzącej około 1,2 mΩ i posiada izolację elektryczną do 2,4 kV RMS. Dodatkowo, pasmo przepustowe 120 kHz zapewnia szybkie reakcje w aplikacjach sterujących. Moduł oferuje elastyczne opcje podłączenia, umożliwiając lutowanie przewodów bezpośrednio lub korzystanie z bezlutowych złącz.

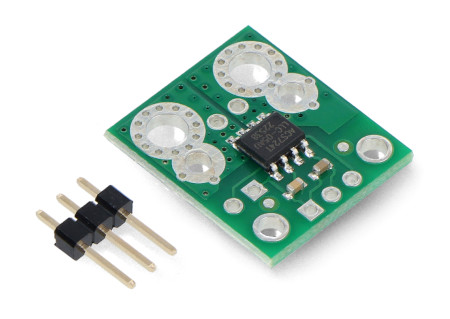

Czujnik prądu ACS724 -2,5 A do +2,5 A - Pololu 4040.
Urządzenie zawiera izolację elektryczną 2,4 kV RMS.
Główne cechy czujnika
- Pozwala na precyzyjny pomiar prądów dwukierunkowych w zakresie od -2,5 A do 2,5 A
- Oferuje niską rezystancję ścieżki prądowej około 1,2 mΩ, co powoduje niskie straty mocy
- Zapewnia izolację elektryczną do 2,4 kV RMS
- Generuje napięcie wyjściowe proporcjonalne do prądu wejściowego - 800 mV / A dla napięcia zasilania 5 V
- Operuje na paśmie przepustowym 120 kHz
- Działa w zakresie napięcia od 4,5 V do 5,5 V, z preferowanym napięciem 5 V
- Umożliwia bezpośrednie lutowanie przewodów do czujnika lub korzystanie z bezlutowych złącz
Zastosowania czujnika prądu
Czujnik prądu Pololu jest idealnym rozwiązaniem do monitorowania prądu np. w różnego rodzaju układach zasilania, systemach akwizycji danych, układach zabezpieczeń czy w sterowaniu silnikami. Jego zdolność do pomiaru prądów zarówno w jednym, jak i drugim kierunku sprawia, że jest bardzo wszechstronnym narzędziem w elektronice.
Czujnik prądu nadaje się do monitorowania prądu w różnych układach elektrycznych.

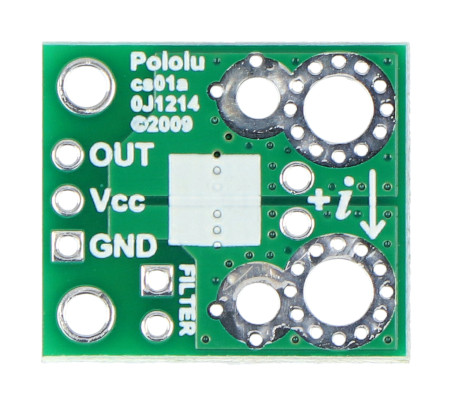

Wyprowadzenia czujnika prądu.
Wyprowadzenia czujnika prądu
- IP+ (wejście prądowe dodatnie): wyprowadzenie przeznaczone do podłączenia do strony dodatniej obwodu, przez który płynie prąd, w celu jego monitorowania.
- IP- (wejście prądowe ujemne): wyprowadzenie przeznaczone do podłączenia do strony ujemnej obwodu, przez który płynie prąd, w celu jego monitorowania.
- VCC (zasilanie logiczne): służy do podłączenia napięcia zasilającego dla układu pomiarowego czujnika prądu. Napięcie zasilające powinno wynosić od 4,5 V do 5,5 V.
- OUT: wyjście układu, z którego odczytywane jest analogowe napięcie proporcjonalne do prądu mierzonego. Sygnał ten można przetwarzać dalej lub wykorzystać do bezpośredniego monitorowania prądu.
- GND: masa układu.
Specyfikacja techniczna czujnika
- Wbudowany układ: Allegro ACS724LLCTR-2P5AB
- Zakres pomiaru prądu: od -2,5 A do 2,5 A
- Pasmo przepustowe: 120 kHz
- Zakres napięcia pracy: od 4,5 V do 5,5 V, standardowo 5 V
- Czułość czujnika dla napięcia 5 V: 800 mV / A
- Rezystancja wewnętrzna: około 1,2 mΩ
- Izolacja elektryczna: do 2,4 kV RMS
- Zakres temperatury pracy: od -40°C do 150°C
- Wymiary: 17,8 x 20,3 mm

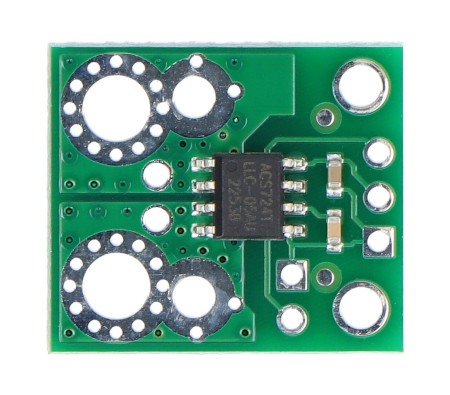

Produkt posiada wbudowany układ ACS724LLCTR-2P5AB.
