Indeks: ADA-28181
EAN: 5904422361365

INA3221 - czujnik prądu i napięcia 0-26VDC 3,2A - 3-kanałowy - I2C - STEMMA QT/Qwiic - Adafruit 6062

Adafruit INA3221 to precyzyjny moduł do jednoczesnego monitorowania trzech linii zasilania. Umożliwia pomiar napięcia magistrali od 0 V do 26 V oraz prądu stałego do ±3,2 A na kanał z wysoką dokładnością. Moduł komunikuje się przez I2C, współpracuje z systemami 3 V i 5 V, a dzięki złączom STEMMA QT / Qwiic pozwala szybko rozpocząć pracę z Arduino lub Raspberry Pi bez konieczności lutowania.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na wybrane produkty



faktura z terminem płatności



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Opis produktu: INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062

Moduł Adafruit INA3221 został zaprojektowany z myślą o wygodnym monitorowaniu zasilania w projektach elektronicznych, systemach bateryjnych, układach embedded i instalacjach testowych. Układ mierzy zarówno napięcie po stronie wysokiej, jak i pobór prądu DC dla trzech niezależnych kanałów, co pozwala kontrolować wiele gałęzi zasilania przy użyciu jednego czujnika. Na płytce zastosowano rezystory bocznikowe 0,05 Ω o tolerancji 1%, a 13-bitowy przetwornik ADC zapewnia rozdzielczość pomiaru prądu na poziomie 0,4 mA. Dodatkowym atutem są wyjścia alarmowe, adresowanie I2C oraz gotowe biblioteki dla Arduino i CircuitPython / Python, dzięki którym moduł łatwo wdrożyć w praktycznych aplikacjach.

INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062

INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062.

Botland jest oficjalnym dystrybutorem elektroniki Adafruit. Niezawodne amerykańskie rozwiązania obejmują czujniki, sterowniki, rozszerzenia Arduino, systemy edukacyjne, inteligentny budynek i zróżnicowane akcesoria. W ofercie Botland znajdziesz tylko oryginalne produkty Adafruit.

INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062

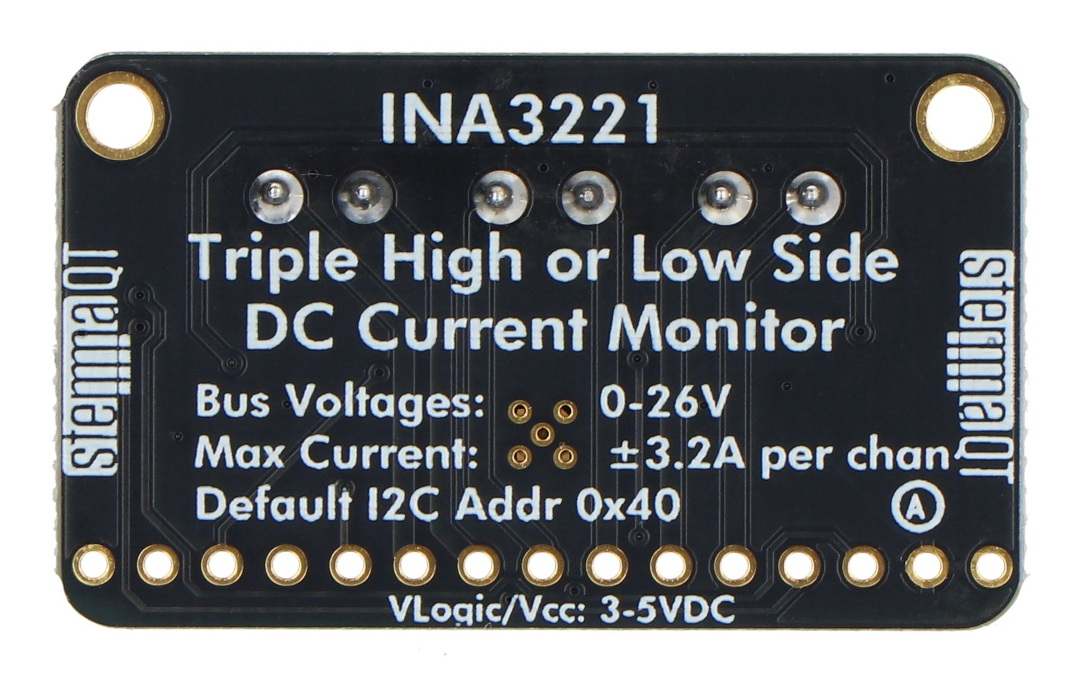

INA3221 pozwala zmierzyć napięcie po stronie wysokiego napięcia, jak i pobór prądu stałego nawet trzech zasilaczy.

Główne cechy czujnika

  • Trzy kanały pomiarowe: umożliwiają równoczesne monitorowanie trzech niezależnych linii zasilania
  • Pomiar napięcia od 0 V do 26 V: pozwala kontrolować napięcie magistrali w szerokim zakresie
  • Pomiar prądu do ±3,2 A na kanał: dzięki wbudowanym rezystorom bocznikowym 0,05 Ω
  • Wysoka precyzja pomiarów: dokładność sięga około ±1%, maksymalny błąd wzmocnienia wynosi 0,25%, a maksymalne napięcie offsetu ±80 µV
  • Pomiar po stronie wysokiej i niskiej: ułatwia analizę poboru prądu bez zakłócania odniesienia masy w układzie
  • Interfejs I2C: prosty sposób komunikacji z mikrokontrolerem i komputerem jednopłytkowym
  • STEMMA QT / Qwiic: szybkie połączenie bez konieczności lutowania przewodów sygnałowych
  • Programowalne alerty: dostępne linie ostrzegania i sygnalizacji przekroczeń parametrów pracy
  • Obsługa logiki 3 V i 5 V: moduł można zasilać napięciem od 2,7 V do 5,5 V
  • Możliwość zmiany adresu I2C: domyślny adres 0x40, po zlutowaniu zworki 0x41

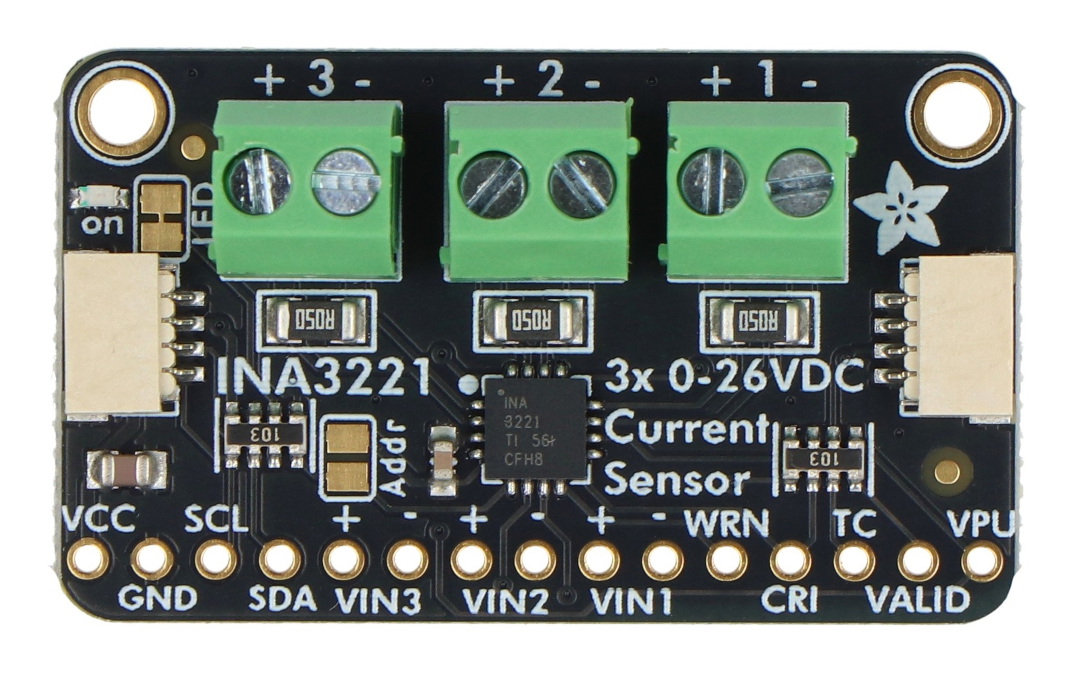

Wyprowadzenia i interfejsy modułu INA3221

Moduł został wyposażony w czytelnie opisane piny zasilania i komunikacji, dzięki czemu integracja z projektem jest szybka i wygodna. Do podstawowej obsługi służą piny VCC, GND, SDA i SCL, a dodatkowo na płytce znajdują się dwa złącza STEMMA QT, które upraszczają podłączenie do zgodnych płytek rozwojowych i akcesoriów. Masz do dyspozycji także trzy kanały wejściowe VIN1, VIN2 i VIN3, każdy z linią dodatnią i ujemną, co pozwala prowadzić niezależny pomiar napięcia i prądu dla trzech obwodów. Na płytce dostępne są również piny przerwań WRN, CRI, TC oraz VALID, które umożliwiają budowę bardziej zaawansowanych systemów nadzoru zasilania. Dzięki nim można wykrywać przekroczenie progów prądowych, błędną sekwencję uruchamiania zasilania lub stan poprawności napięcia. Dodatkowym elementem jest zworka adresowa, która pozwala zmienić adres I2C i ułatwia stosowanie więcej niż jednego modułu w tej samej magistrali.

INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062

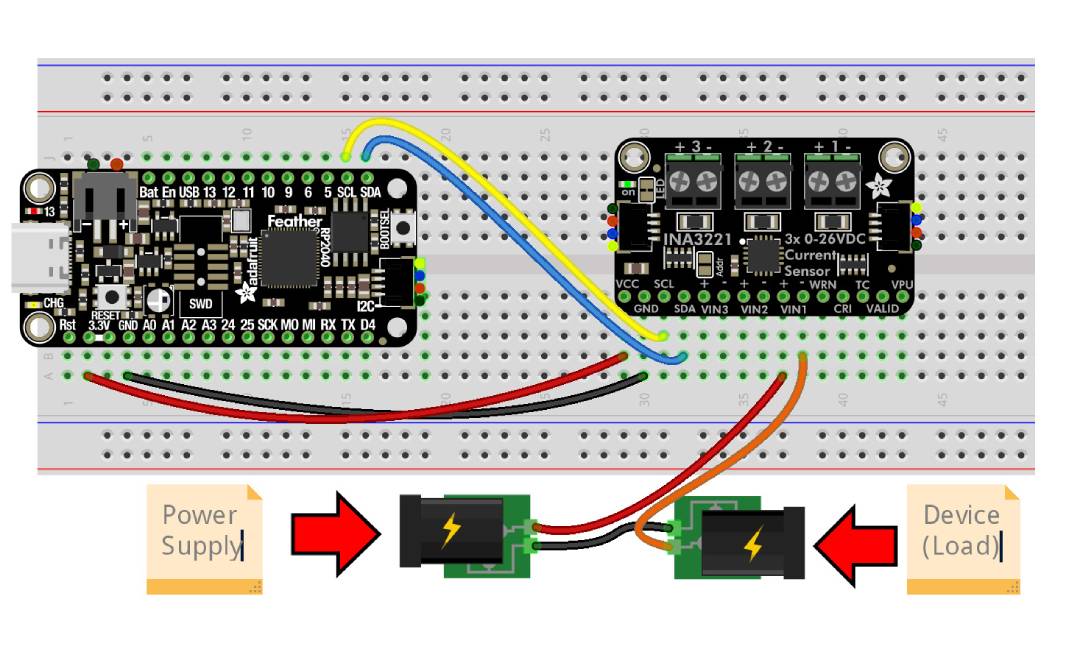

Przykład połączenia z płytką Feather RP2040.

INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062

Moduł może mierzyć prąd po stronie wysokiego lub niskiego napięcia, do 26 V DC, przy zasilaniu napięciem 3 V lub 5 V.

Kompatybilność i programowanie czujnika prądu

Adafruit INA3221 współpracuje z wieloma popularnymi platformami, takimi jak Arduino, Raspberry Pi, płytki z CircuitPython oraz inne mikrokontrolery obsługujące magistralę I2C. Dzięki zgodności z logiką 3 V i 5 V moduł można bez problemu wykorzystać zarówno w prostych projektach hobbystycznych, jak i w bardziej zaawansowanych systemach pomiarowych. Złącza STEMMA QT / Qwiic dodatkowo przyspieszają integrację z nowoczesnymi zestawami uruchomieniowymi. Producent udostępnia gotowe biblioteki dla Arduino oraz CircuitPython / Python, co znacząco skraca czas wdrożenia. Odczyt napięcia magistrali, napięcia bocznika i natężenia prądu dla każdego kanału można zrealizować za pomocą kilku prostych poleceń. To sprawia, że moduł dobrze sprawdzi się zarówno w nauce programowania elektroniki, jak i w projektach wymagających ciągłego monitorowania poboru energii.

Specyfikacja techniczna czujnika prądu i napięcia

  • Układ pomiarowy: INA3221
  • Liczba kanałów pomiarowych: 3
  • Zakres pomiaru napięcia magistrali: od 0 V do 26 V
  • Zakres pomiaru prądu: do ±3,2 A na kanał
  • Rezystory bocznikowe: 0,05 Ω, tolerancja 1%
  • Maksymalne napięcie różnicowe wejścia: ±163,8 mV
  • Rozdzielczość pomiaru prądu: 0,4 mA
  • Przetwornik ADC: 13-bitowy
  • Maksymalne napięcie offsetu: ±80 µV
  • Maksymalny błąd wzmocnienia: 0,25%
  • Interfejs komunikacyjny: I2C
  • Domyślny adres I2C: 0x40
  • Alternatywny adres I2C: 0x41
  • Napięcie zasilania modułu: od 2,7 V do 5,5 V
  • Obsługiwane poziomy logiki: 3 V i 5 V
  • Złącza komunikacyjne: STEMMA QT / Qwiic
  • Wyjścia alarmowe: WRN, CRI, TC, VALID
  • Wymiary: 38,6 x 22,9 x 10,5 mm
  • Masa: 5,8 g

Zawartość zestawu

  • Moduł Adafruit INA3221
  • Listwa goldpin
INA3221 - czujnik prądu i napięcia 0 - 26 V DC 3,2 A - 3-kanałowy - I2C - STEMMA QT / Qwiic - Adafruit 6062

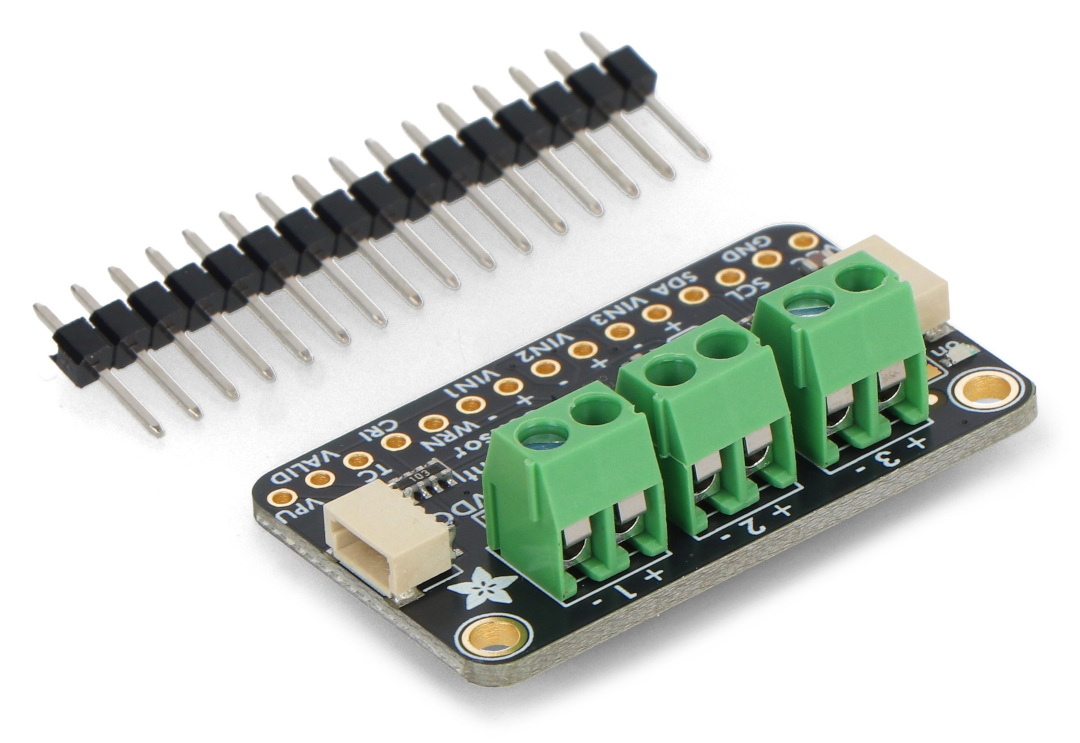

Elementy wchodzące w skład zestawu.
