Dwukierunkowy czujnik prądu/mocy - INA219 - 26V 3,2A - STEMMA AT/Qwiic - Adafruit 904

Indeks: ADA-19255 EAN: 5904422379377

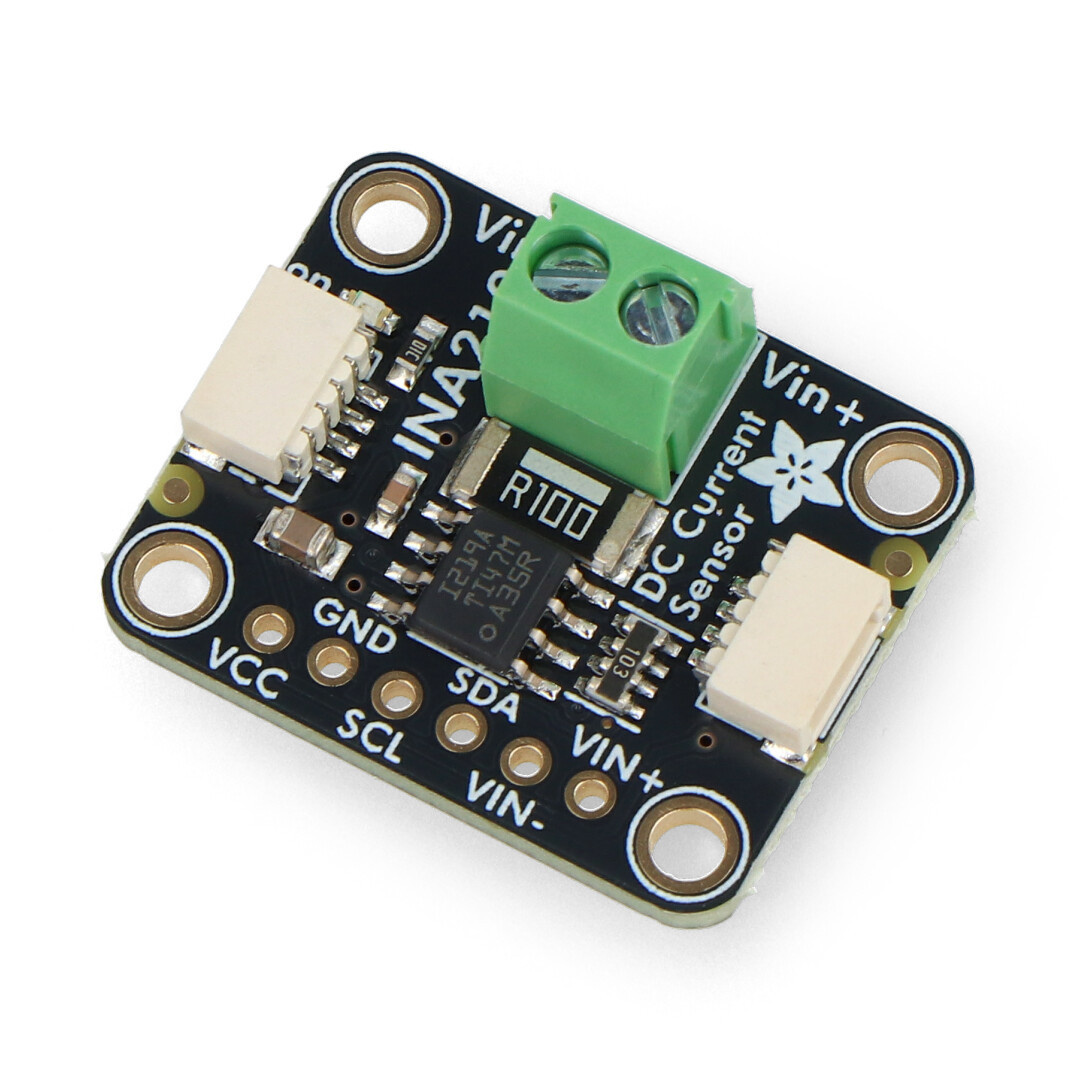

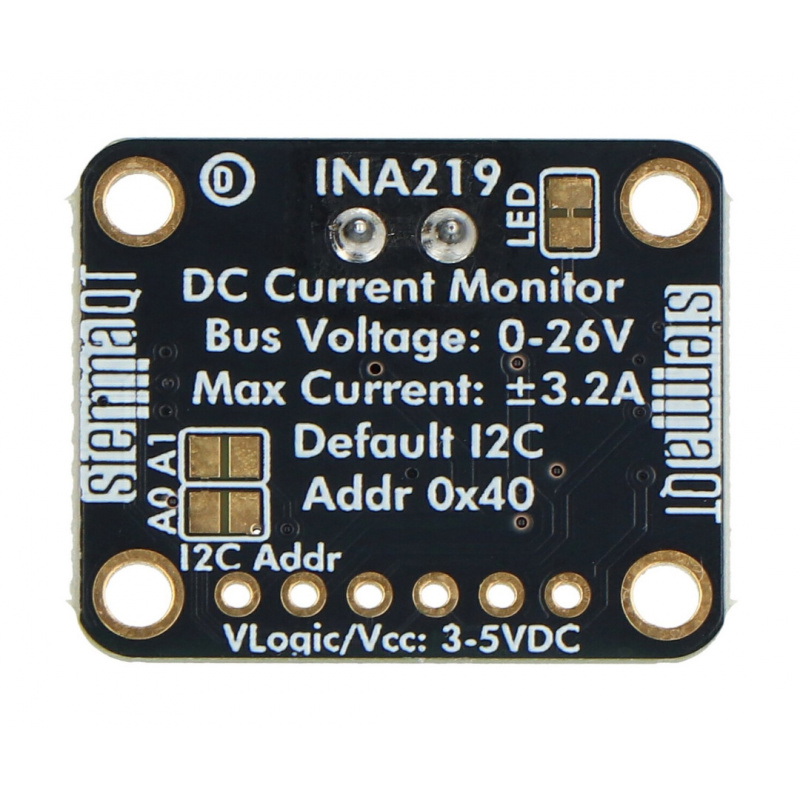

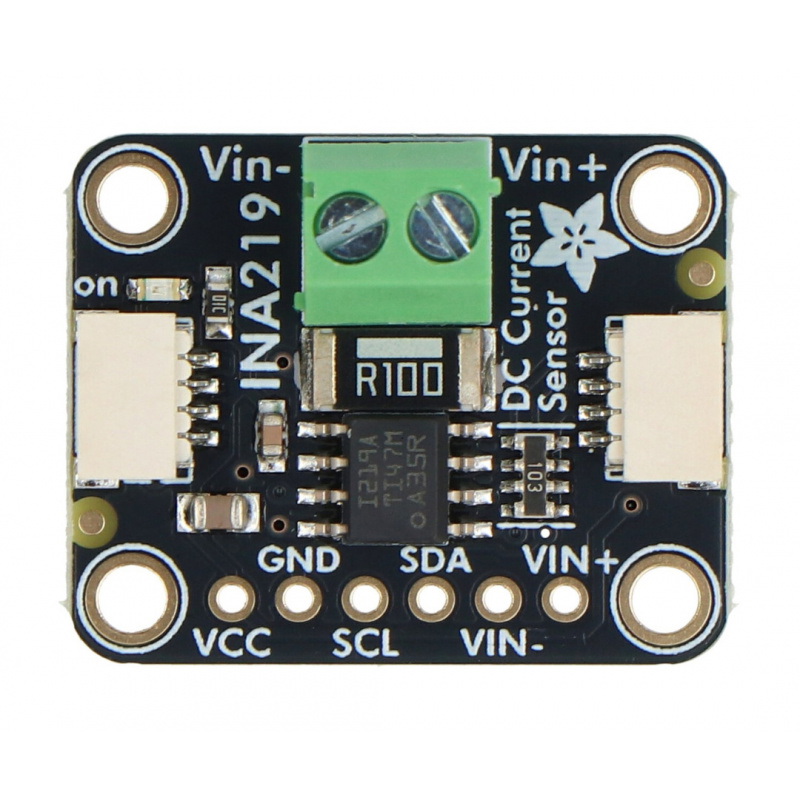

Dwukierunkowy czujnik prądu i mocy wyprodukowany przez Adafruit. Posiada wbudowany układ INA219, dwa złącza w standardzie STEMMA QT / Qwiic umieszczone po obu stronach płytki oraz wyprowadzenia w postaci pól lutowniczych. Służy do mierzenia wysokiego napięcia oraz prądu stałego DC przez magistralę I2C z dokładnością do 1%. Czujnik może mierzyć napięcie maksymalne równe do 26 V DC pomimo zasilania 3 V lub 5 V.
Dwukierunkowy czujnik prądu/mocy - INA219 - 26V 3,2A - STEMMA AT/Qwiic - Adafruit 904
61,90 zł
50,33 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Dwukierunkowy czujnik prądu/mocy - INA219 - 26V 3,2A - STEMMA AT/Qwiic - Adafruit 904

Dwukierunkowy czujnik prądu i mocy wyprodukowany przez Adafruit. Posiada wbudowany układ INA219, dwa złącza w standardzie STEMMA QT / Qwiic umieszczone po obu stronach płytki oraz wyprowadzenia w postaci pól lutowniczych. Służy do mierzenia wysokiego napięcia oraz prądu stałego DC przez magistralę I2C z dokładnością do 1%. Czujnik może mierzyć napięcie maksymalne wynoszące od 0 V do 26 V DC (pomimo źródła zasilania 3 V lub 5 V). Wzmacniacz mierzy napięcie na rezystorze 0,1 Ohm. Maksymalna różnica wejściowa wzmacniacza wynosi +/- 320 mV, co pozwala mierzyć natężenie prądu do +/- 3,2 A. Przy 12-bitowym ADC rozdzielczość pomiaru wynosi 0,8 A.

Produkt kompatybilny z Arduino i Raspberry Pi

Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który zawiera schematy połączeń z poszczególnymi kontrolerami. Przewodnik znacząco ułatwia rozpoczęcie pracy z modułem.

Specyfikacja techniczna modułu

  • Układ: INA219
  • Typ modułu: dwukierunkowy czujnik prądu/mocy
  • Napięcie zasilania: od 3 V do 5 V
  • Interfejs komunikacyjny: magistrala I2C
  • Adres interfejsu: 0x40 / 0x41 / 0x44 / 0x45 (wybierany za pomocą zworek)
  • Wyposażony w rezystor wykrywający natężenie prądu 0,1 Ohm 1% 2 W
  • Zakresy pomiarowe:
    • maksymalny pomiar napięcia: od 0 V do 26 V DC
    • maksymalny pobór natężenia: do +/- 3,2 A z rozdzielczością +/- 0,8 mA
  • Dokładność pomiarów: do 1%
  • Wyprowadzenia:
    • pola lutownicze
    • złącza STEMMA QT / Qwiic
  • Wymiary: 25,6 x 20,4 x 4,7 mm

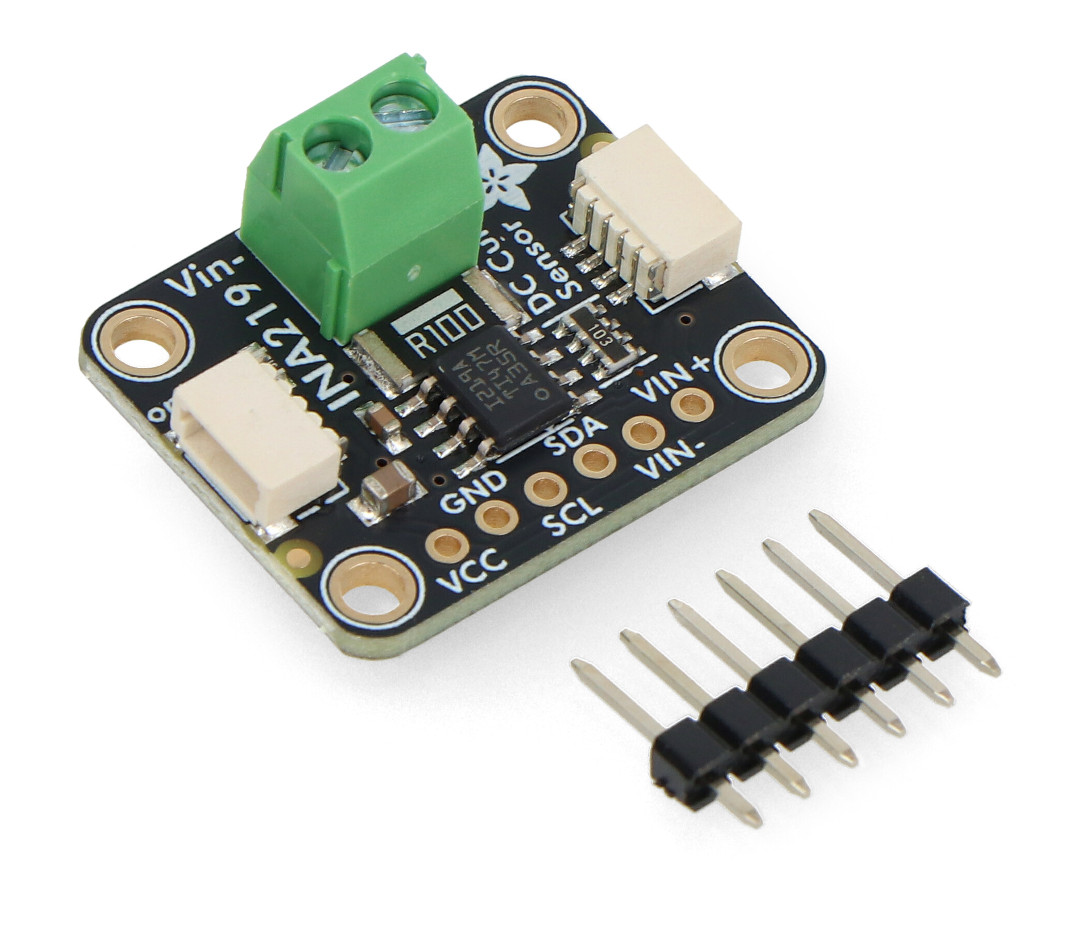

Zawartość zestawu

  • Dwukierunkowy czujnik prądu/mocy - INA219
  • Złącza goldpin - raster 2,54 mm
  • Złącze zaciskowe - 1 szt.

Dwukierunkowy czujnik prądu/mocy - INA219

Dwukierunkowy czujnik prądu/mocy - INA219.

W naszej ofercie znajdziesz także szeroki wybór czujników kompatybilnych z popularnym Arduino oraz Raspberry Pi.

Zachowaj szczególną ostrożność podłączając urządzenia, które mogą powodować gwałtowny pobór prądu (takie jak silniki prądu stałego). Mogą one powodować problemy na liniach zasilających.

Szerokość opakowania 7.5 cm
Wysokość opakowania 0.7 cm
Głębokość opakowania 11 cm
Masa opakowania 0.004 kg
