Czujnik prądu ACS712 - 20A

Indeks: OST-14275 EAN: 5903351242103

Moduł z czujnikiem prądu ACS712. Pozwala na pomiar prądu od 0 A do 20 A zarówno AC jak i DC, w oparciu o efekt Halla. Czułość układu jest równa 100 mV/A. Zasilany napięciem 5 V.

Czujnik prądu ACS712 - 20A
13,90 zł
11,30 zł netto
Zapłać później
Producent: OpenPlatform

Opis produktu: Czujnik prądu ACS712 - 20 A

Moduł z czujnikiem prądu ACS712. Pozwala na pomiar prądu od 0 A do 20 A zarówno AC jak i DC, w oparciu o efekt Halla. Czułość układu jest równa 100 mV/A. Zasilany napięciem 5 V.

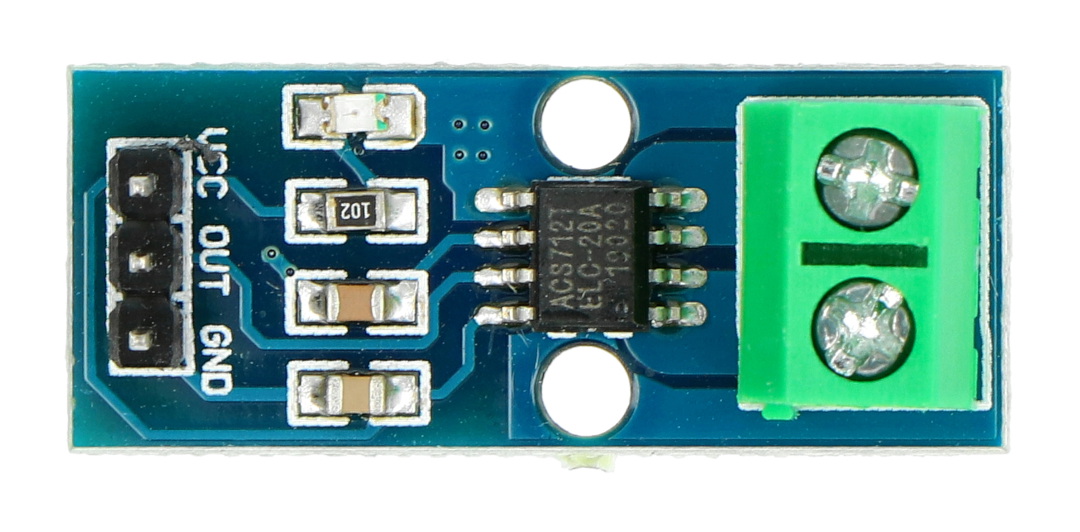

Czujnik prądu ACS712

Czujnik prądu ACS712 - 20 A.

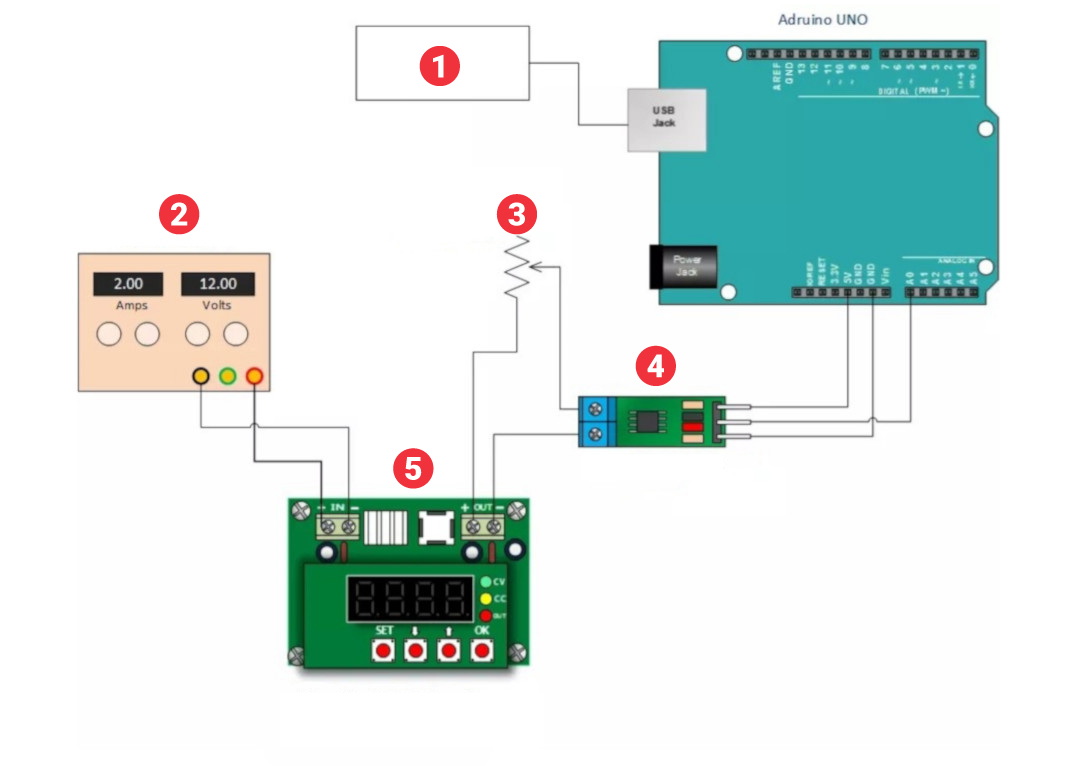

Przykład podłączenia czujnik ACS712

Przykład podłączenia.

Podłączenie modułu z czujnikiem prądu

Urządzenie posiada 4-pinowe złącze. Sygnał wyjściowy można doprowadzić do wejścia analogowego modułu Arduino. Do złącz śrubowych należy podłączyć źródło obciążenia oraz masę.

  1. Komputer
  2. Zasilanie DC
  3. Potencjometr 10 Ohm (ustawiony na 3,16 A)
  4. Moduł ACS712
  5. MingHe B3603 Step Down (stały prąd i napięcie zasilania)
Pin Opis
VCC Zasilanie modułu 5 V.
OUT Analogowy sygnał wyjściowy.
GND Masa układu.

Specyfikacja modułu z kontaktronem

  • Napięcie zasilania: 5 V
  • Układ: ACS712ELC-20A
  • Złącze: analogowe
  • Zakres pomiarowy: od 0 A do 20 A
  • Czułość: 100 mV / A
  • Wymiary: 30 x 15 mm
  • Masa: 3 g

Czujnik prądu ACS712 - 20A

Moduł ACS712 to czujnik wartości natężenia prądu, który pozwala na szybkie wykonywanie pomiarów. Urządzenie umożliwia przeprowadzanie pomiarów z czułością układu 100 mV/A w zakresie od 0 A do 20 A.

Sprzęt wyposażony jest w specjalne złącze o czterech pinach, które należy podłączyć do analogowego wejścia na przykład w Raspberry Pi lub Arduino.

Czujnik prądu oparty o efekt Halla

Urządzenie pracuje wykorzystując fizyczne zjawisko efektu Halla. Aby uzyskać prawidłowe pomiary, należy do przygotowanych złącz śrubowych podłączyć przewód z obciążeniem oraz masę.

Przed zakupem warto zapoznać się ze szczegółową dokumentacją udostępnioną przez producenta poniżej. Moduł może być wykorzystywany zarówno w celach dydaktycznych, jak i jako element projektów wykonywanych przez doświadczonych elektroników.

Szerokość opakowania 2.5 cm
Wysokość opakowania 4 cm
Głębokość opakowania 1.4 cm
Masa opakowania 0.004 kg
