Czujnik prądu działający w zakresie od -30 A do 30 A na podstawie efektu Halla. Napięcie wejściowe od 4,5 V do 5,5 V. Czujnik przeznaczony jest do stosowania w systemach 5 V.

Czujnik prądu ACHS-7123 -30A do +30A - Pololu 4032
37,50 zł
30,49 zł netto
Zapłać później
Czujnik prądu ACHS - natężenie:
Producent: Pololu
Kompatybilny z: Arduino

Opis produktu: Czujnik prądu ACHS-7123

Czujnik działający na postawie efektu Halla, jest przystosowany do pracy w systemach 5 V. Minimalne napięcie zasilania czujnika wynosi 4,5 V, maksymalne 5,5 V.

Główne cechy układu

  • Układ został zaprojektowany dla prądu płynącego w obu kierunkach (od -30 A do 30 A), w sprzedaży dostępne są również inne wersje.
  • Niewielkie straty mocy
    • niska rezystancja ścieżki przewodzącej (0,7 mΩ)
    • płytka PCB wykonana z miedzi o grubości 70 µm
  • Ścieżki prądowe są odizolowane od części prądowej
    • Możliwość montażu układu w dowolnym miejscu
  • Praca w szerokim zakresie temperatur od -40°C do 110°C
  • Dokładność w temperaturze pokojowej: 1,5 %
  • Przepustowość do 80 kHz (zmniejszenie za pomocą odpowiedniego kondensatora)
Czujnik prądu ACHS-7123

Czujnik prądu ACHS-7123 -30A do +30A - Pololu 4032.

Czujnik prądu ACHS-7123

Sposób połączenia układu

Czujnik wymaga podłączenia napięcia zasilania od 4,5 V do 5,5 V przez pola VCC i GND. Wyjście stanowi napięcie analogowe proporcjonalne do mierzonego prądu (66 mV/A, wyśrodkowane przy 2,5 V).

  • Prąd wejściowy (IP+ i IP-)
  • Moc logiczna (VCC i GND)
  • Wyjście czujnika (OUT)

Pin FILTER pozwala dostosować przepustowość płytki poprzez dodanie kondensatora CF do uziemienia równolegle z kondensatorem 1 nF. Bez dodatkowego kondensatora filtrującego szerokość pasma wynosi 80 kHz. Więcej informacji na temat wpływu zewnętrznego kondensatora filtra na przepustowość znajduje się w nocie katalogowej.

Specyfikacja czujnika prądu

  • Napięcie zasilania: od 4,5 V do 5,5 V
  • Przystosowany do stosowania w systemach 5 V
  • Czułość zasilania: 0,066 V/A
  • Prąd zasilania 15 mA

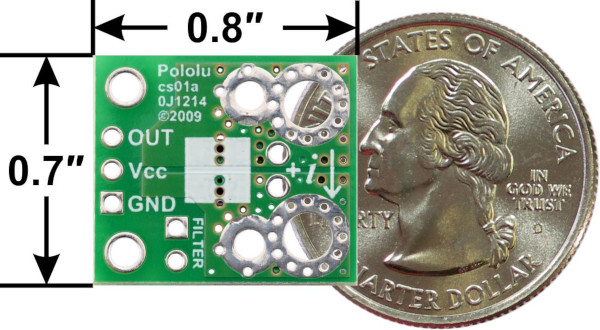

  • Wymiary: 17,8 x 20,3 mm

Schematy i diagramy wymiarowe

Schemat czujnika prądu ACHS-7123

Diagram wymiarowy dostępny tutaj (PDF).

Szerokość opakowania 8.6 cm
Wysokość opakowania 7.6 cm
Głębokość opakowania 0.5 cm
Masa opakowania 0.002 kg
