Indeks: WSR-04494
EAN: 5904422366230

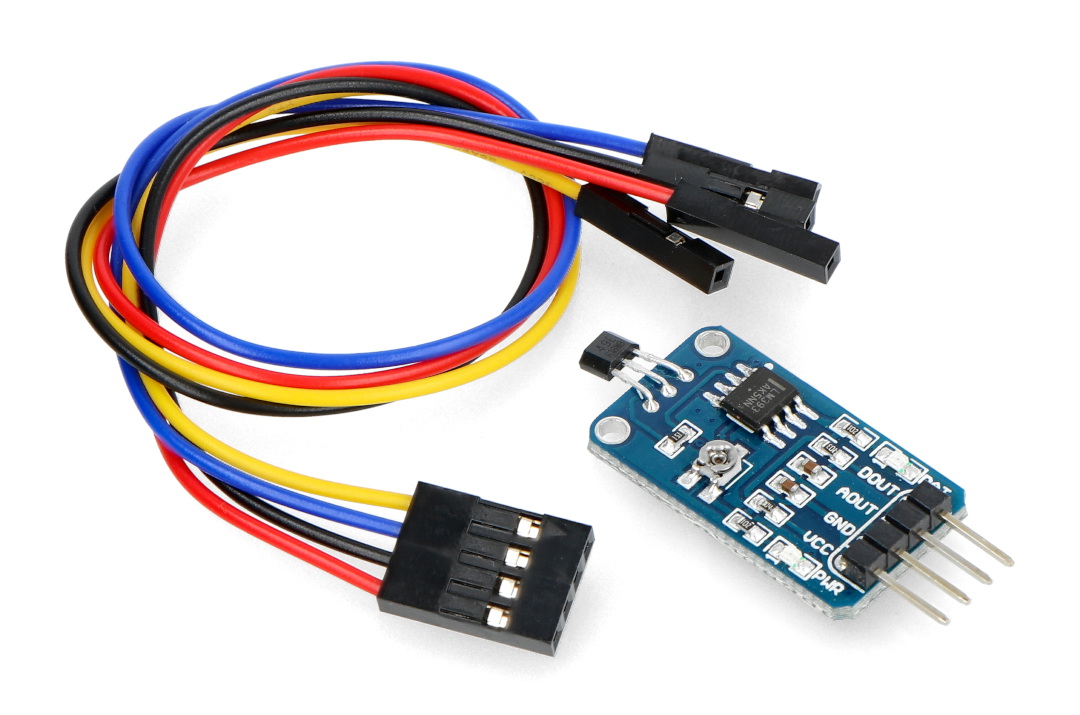

Czujnik Halla AH49E - moduł Waveshare 9522

4.86
11 opinii

Moduł z czujnikiem Halla wyposażony w wyjście analogowe oraz cyfrowe. Pracuje z napięciem od 2,3 V do 5,3 V. Czujnik hallotronowy (czujnik efektu Halla) umożliwia detekcję pola magnetycznego.

Cena:
Cena netto:
Ilość

Kupuj, śledź i odbieraj z apką InPost! Więcej

Zaufało nam już ponad 500 000 klientów. U nas masz:



wysyłkę tego samego dnia przy produktach z oznaczeniem „Wysyłka 24h”



własny serwis w Polsce



30 dni na zwrot i darmową dostawę w Polsce od 500 zł



4,9/5 w TrustMate i 4,9/5 w Google (prawie 4000 opinii)



fakturę VAT, leasing i raty dla firm

Dla firm



indywidualna wycena przy większych ilościach



leasing i raty od 1000 zł



faktura VAT

Dla szkół i uczelni



0% VAT na sprzęt komputerowy



zamówienia na zapytanie ofertowe



pomoc w doborze zestawów do pracowni

Złóż zapytanie ofertowe - odpowiadamy szybko.

Kompatybilne z: Arduino

Opis produktu: Czujnik Halla AH49E - moduł Waveshare

Moduł z czujnikiem Halla wyposażony w wyjście analogowe oraz cyfrowe. Pracuje z napięciem od 2,3 V do 5,3 V. Umożliwia detekcję pola magnetycznego. Napięcie na wyjściu czujnika jest proporcjonalne do wartości indukcji pola magnetycznego.

Botland jest oficjalnym dystrybutorem urządzeń marki Waveshare. Ich wielofunkcyjność i kompatybilność, zwłaszcza w zakresie technologii wyświetlania i zasilania, zostały docenione przez klientów na całym świecie. Nasz zespół gwarantuje, że wszystkie prezentowane produkty Waveshare są oryginalne.

Czujnik halla / Arduino - Produkt kompatybilny z Arduino

Producent przygotował przewodnik użytkownika wraz z przykładowym programem dla Arduino i STM32.

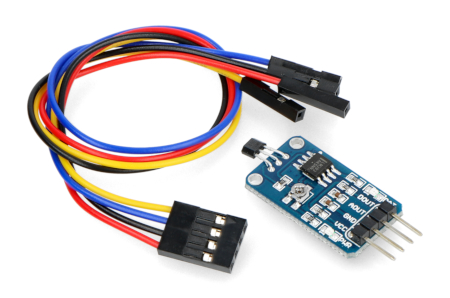

Czujnik Halla wraz z dołączonym przewodem
Dołączony do zestawu przewód umożliwia użytkownikowi w prosty sposób podłączyć urządzenie.

Wyprowadzenia czujnika

Urządzenia posiada 4-pinowe złącze. Sygnał wyjściowy można doprowadzić np. do wejścia analogowego modułu Arduino.

Czujnik Halla
PinOpis
VCCNapięcie zasilania: od 2,3 V do 5,3 V.
GNDMasa układu.
AOUTAnalogowy sygnał wyjściowy.
DOUTCyfrowy sygnał wyjściowy, czułość ustawiana wbudowanym potencjometrem.

Specyfikacja czujnika Halla

  • Napięcie zasilania: od 2,3 V do 5,3 V
  • Analogowy oraz cyfrowy sygnał wyjściowy
  • Wyposażony w czujnik Halla AH49E (dokumentacja)
  • Czułość: 1,6 mV/GS
  • W zestawie znajduje się przewód z końcówkami żeńskimi

Wymiary modułu: 26 x 16 mm

Czujnik Halla AH49E - moduł Waveshare 9522

Moduł czujnika pola magnetycznego 9522 z serii Waveshare działający na zasadzie efektu Halla. Podstawowymi elementami funkcjonalnymi modułu jest AH49E - scalony czujnik efektu Halla oraz LM393 - układ scalony komparatora analogowego (wzmacniacza operacyjnego z otwartą pętlą sprzężenia zwrotnego). Sygnał analogowy doprowadzony z czujnika Halla AH49E jest liniowo proporcjonalny do wartości natężenia pola magnetycznego zmierzonej przez ten czujnik. Kiedy czujnik nie wykrywa pola magnetycznego w swoim zasięgu działania, poziom sygnału na jego wyjściu jest równy połowie wartości napięcia ze źródła zasilania podawanego na wyprowadzenie VCC. Wartość progu wykrywania jest nastawiana za pomocą potencjometru montażowego umieszczonego na płytce modułu czujnika.

Czujnik Halla - wszechstronny i precyzyjny przyrząd pomiarowy

Czujniki hallotronowe cechuje sprawdzona, niezawodna konstrukcja, wysoka precyzja pomiaru oraz mnogość zastosowań. Jednym z działów techniki, w których czujniki Halla można spotkać bardzo często, jest motoryzacja. Czujniki hallotronowe pełnią szczególnie istotną rolę w silnikach spalinowych pojazdów mechanicznych. W tej aplikacji, zadaniem takiego czujnika jest wykrywanie położenia wału korbowego, na podstawie którego sterownik silnika otrzymuje i przetwarza informacje nt. prędkości obrotowej i położenia tłoków w cylindrach. Moduł Waveshare 9522 szczególnie zainteresuje miłośników czterech kółek, którzy lubią wiekowe samochody oraz lubią je modyfikować.

Nazwa Wartość
Szerokość 7 cm
Wysokość 0,4 cm
Głębokość 8 cm
Waga 0,006 kg

Darmowa dostawa od 500,00 zł

Przy zamówieniach o wartości 500,00 zł i więcej koszt przesyłki pokrywamy my, niezależnie od wybranego przewoźnika. Dotyczy dostawy do kraju: Polska.

Sposób dostawy Czas dostawy Koszt
GLS Automaty Dostawa 24h od 8,99 zł
Paczkomaty 24/7 Dostawa 24h (ubezpieczenie do 200 zł) od 13,99 zł
Kurier InPost Dostawa 24h od 14,99 zł
Kurier GLS Dostawa 24h od 14,99 zł
InPost Paczkomaty Weekend Dostawa w sobotę od 19,99 zł
Kurier InPost (pobranie) Dostawa 24h od 22,99 zł
Ambro ohne Hereintragen Dostawa 1-2 dni od 150,00 zł
Ambro mit Hereintragen Dostawa 1-2 dni od 200,00 zł

Szczegółowe warunki dostawy znajdziesz na stronie Dostawa i płatności.

Zasady składania reklamacji towaru

Zgodnie z obowiązującymi przepisami, ponosimy odpowiedzialność na zasadach określonych w Kodeksie Cywilnym za wady fizyczne i prawne.

Po wykryciu wady Kupujący ma prawo:

  • złożyć oświadczenie o żądaniu obniżenia ceny,
  • złożyć oświadczenie o odstąpieniu od umowy, ale nie wtedy kiedy wada jest nieistotna,
  • żądać wymiany rzeczy na wolną od wad,
  • żądać usunięcia wady.

Informujemy, że Dział Reklamacji firmy Botland rozpatruje zgłoszenia w ciągu 14 dni kalendarzowych od daty ich wpłynięcia. Botland odpowiada z tytułu rękojmi jeśli wada fizyczna zostanie stwierdzona przed upływem dwóch lat od momentu wydania rzeczy.

Informacje dotyczące korzystania z prawa odstąpienia od umowy

Zgodnie z aktualnymi przepisami prawnymi Konsument ma prawo odstąpić od umowy kupna-sprzedaży w terminie 30 dni bez podania przyczyny. Termin ten wygasa po upływie 30 dni od momentu, w którym Konsument wszedł w posiadanie rzeczy lub w którym osoba trzecia inna niż przewoźnik i wskazana przez Konsumenta weszła w posiadanie rzeczy.

Informujemy, że zgodnie z obowiązującymi przepisami oraz §4 Regulaminu zwrot towaru przysługuje wyłącznie Konsumentom (zakup niezwiązany bezpośrednio działalnością gospodarczą lub zawodową). Zwroty nie przysługują Klientom (zakup związany bezpośrednio działalnością gospodarczą lub zawodową).

Przebieg reklamacji / zwrotu

W celu zgłoszenia reklamacji prosimy postępować zgodnie z instrukcją:

  1. Zapoznaj się z zasadami reklamacji / zwrotu.
  2. Wypełnij formularz, który znajduje się poniżej.
  3. Zapoznaj się z treścią otrzymanej odpowiedzi.
  4. Po otrzymaniu wiadomości e-mail ze statusem „Oczekiwanie na przesyłkę”, zabezpiecz i zapakuj niesprawny produkt.
  5. Wyślij przesyłkę na podany niżej adres wraz z wydrukowanym formularzem oraz dowodem zakupu.
Formularz reklamacyjny

W celu rozpoczęcia procedury reklamacyjnej / zwrotu, wypełnij formularz.

Adres do wysyłki

BOTLAND - SERWIS
Gola 25A
63-640 Bralin

Zasady reklamacji

W celu sprawnego przeprowadzenia procesu reklamacji, prosimy o zapoznanie się z opisanymi poniżej zasadami:

  1. Przed odesłaniem sprzętu prosimy o upewnienie się, iż produkt faktycznie jest niesprawny.
  2. W celu sprawnego przebiegu reklamacji prosimy o wypełnienie formularza reklamacyjnego oraz dołączenie go do przesyłki.
  3. Do reklamowanych produktów prosimy dołączyć dowód zakupu (np. paragon, fakturę lub potwierdzenie wykonania przelewu).
  4. Towar należy starannie zapakować, aby zapewnić bezpieczny transport i zapobiec kolejnym uszkodzeniom.
  5. Firma Botland nie odbiera paczek reklamacyjnych wysłanych za pobraniem oraz paczek nadawanych do automatów paczkowych np. urządzeń Paczkomat.
  6. Zwrot kosztów przesyłki następuje po uznaniu reklamacji. Jest to kwota zgodna z najtańszą oferowaną formą dostawy.
  7. Po uznaniu reklamacji zwrot środków nastąpi w ciągu 14 dni. Zwrotu dokonamy przy użyciu takich samych sposobów płatności oraz w tej samej walucie, jakie zostały użyte w pierwotnej transakcji, chyba że Kupujący wyraził zgodę na inne rozwiązanie lub je zaproponował.
  8. Sprzęt prosimy odsyłać kompletny razem z akcesoriami. Produkty niekompletne zostaną odesłane bez rozpatrzenia na koszt nadawcy.
  9. Samodzielna naprawa, przeprowadzona przez osoby nieuprawnione, tj. niebędąca naprawą przez firmę Botland, pozbawia Kupującego prawa do dalszego reklamowania.
  10. O sposobie rozpatrzenia reklamacji Kupujący zostanie poinformowany drogą elektroniczną (poprzez wiadomość e-mail).
  11. Szczegółowe informacje dotyczące aktualnych kosztów wysyłki znajdują się na stronie www.botland.com.pl w zakładce Dostawa.
  12. Odesłanie sprzętu jest równoznaczne z zapoznaniem się z powyższymi zasadami.

Zasady zwrotu towaru

  1. W celu skorzystania z prawa odstąpienia od umowy, Konsument zobowiązany jest poinformować Sprzedającego o swojej decyzji poprzez jednoznaczne oświadczenie.
  2. W celu sprawnego przeprowadzenia procesu zwrotu prosimy o wypełnienie formularza. Konsument może również skorzystać z innego oświadczenia niż zamieszczony formularz.
  3. W przypadku odstąpienia od umowy zwracamy wszystkie otrzymane płatności, w tym koszty dostarczenia rzeczy do Konsumenta (z wyjątkiem dodatkowych kosztów wynikających z wybranego przez Konsumenta sposobu dostarczenia innego niż najtańszy przez nas oferowany). Konsument ponosi koszty przesyłki zwrotnej. Zwrot środków nastąpi w ciągu 14 dni od dnia, w którym zostaliśmy poinformowani o decyzji odstąpienia od umowy. Zwrotu dokonamy przy użyciu takich samych sposobów płatności oraz w tej samej walucie, jakie zostały użyte w pierwotnej transakcji, chyba że Konsument wyraził zgodę na inne rozwiązanie lub je zaproponował.
  4. Możemy wstrzymać się ze zwrotem płatności do czasu otrzymania rzeczy lub dostarczenia nam dowodu jej odesłania, w zależności od tego, które zdarzenie nastąpi wcześniej.
  5. Prosimy o odesłanie lub przekazanie nam rzeczy niezwłocznie, a w każdym razie nie później niż 14 dni od dnia, w którym zostaliśmy poinformowani o odstąpieniu od umowy. Prosimy również o staranne zapakowanie towaru przed wysyłką.
  6. Konsument odpowiada tylko za zmniejszenie wartości produktu wynikającej z korzystania w sposób inny niż było to konieczne do stwierdzenia cech i funkcjonalności.
  7. Firma Botland nie odbiera paczek zwrotnych wysłanych za pobraniem oraz paczek nadawanych do automatów paczkowych np. urządzeń Paczkomat.
Robert 08.03.2023

Pytanie: Chcę zbudować układ, który będzie reagować tylko na jeden biegun magnesu. Z tego co rozumiem sam czujnik AH49E potrafi wykryć którym biegunem zbliżamy magnes (dla S jest to zakres 0.5-1.0 napięcia zasilania, a dla N jest to 0.0-0.5). Nie jestem jednak pewny jak działa pin DOUT. Czy gdy przyłożymy biegun S pojawia nam się 5 V, a gdy nie ma magnesu lub przyłożymy biegun N otrzymamy 0 V?

Odpowiedź: W przypadku braku wykrycia pola, czujnik na pinie DOUT wskazuje 5 V, a po wykryciu ok. 0 V (~0,13 V).
