Opis produktu: Czujnik prądu ACS724 0 A do +5 A - Pololu 4048
Czujnik prądu ACS724 to zaawansowany moduł firmy Pololu, który wykorzystuje zjawisko efektu Halla do przeprowadzenia odpowiednich pomiarów. Umożliwia wykonanie pomiaru jednokierunkowego prądu płynącego przez przewód w zakresie od 0 A do 5 A. Posiada niski opór wewnętrznej ścieżki prądowej około 1,2 mΩ oraz zapewnia izolację elektryczną zapewniającą bezpieczeństwo pracy do 2,4 kV RMS. Moduł czujnika charakteryzuje się także szerokim zakresem temperatury pracy od -40°C do 150°C, co sprawia, że sprawdzi się w różnych warunkach środowiskowych.

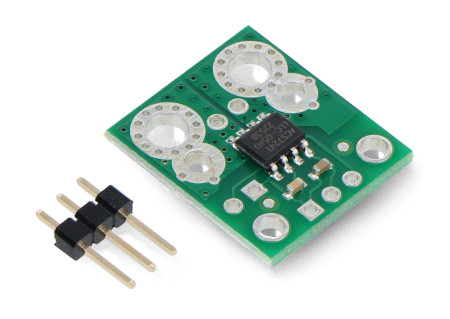

Czujnik prądu ACS724 0 A do +5 A - Pololu 4048.
Urządzenie zawiera izolację elektryczną 2,4 kV RMS.
Główne cechy czujnika
- Pozwala na precyzyjny pomiar prądów jednokierunkowych w zakresie od 0 A do 5 A
- Oferuje niską rezystancję ścieżki prądowej około 1,2 mΩ, co powoduje niskie straty mocy
- Zapewnia izolację elektryczną do 2,4 kV RMS
- Generuje napięcie wyjściowe proporcjonalne do prądu wejściowego - 800 mV / A dla napięcia zasilania 5 V
- Operuje na paśmie przepustowym 120 kHz
- Działa w zakresie napięcia od 4,5 V do 5,5 V, z preferowanym napięciem 5 V
- Umożliwia bezpośrednie lutowanie przewodów do czujnika lub korzystanie z bezlutowych złącz
Zastosowania czujnika prądu
Czujnik prądu jest niezwykle przydatny w monitorowaniu i kontroli prądu w celu zapewnienia bezpieczeństwa, efektywności i sprawności systemów elektrycznych. Umożliwia to użytkownikom śledzenie zużycia energii, diagnozowanie problemów związanych z obciążeniem, optymalizację wydajności systemów oraz zapewnienie zgodności z wymaganiami bezpieczeństwa.
Czujnik prądu nadaje się do monitorowania prądu w różnych układach elektrycznych.

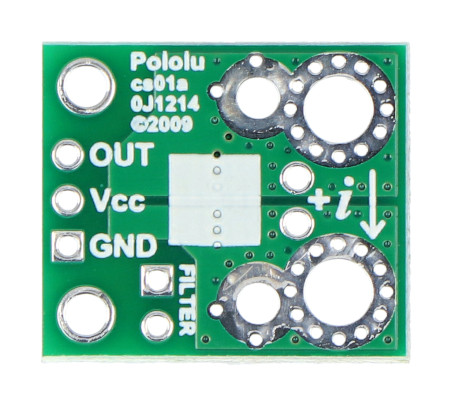

Wyprowadzenia czujnika prądu.
Wyprowadzenia czujnika prądu
- IP+ (wejście prądowe dodatnie): wyprowadzenie przeznaczone do podłączenia do strony dodatniej obwodu, przez który płynie prąd, w celu jego monitorowania.
- IP- (wejście prądowe ujemne): wyprowadzenie przeznaczone do podłączenia do strony ujemnej obwodu, przez który płynie prąd, w celu jego monitorowania.
- VCC (zasilanie logiczne): służy do podłączenia napięcia zasilającego dla układu pomiarowego czujnika prądu. Napięcie zasilające powinno wynosić od 4,5 V do 5,5 V.
- OUT: wyjście układu, z którego odczytywane jest analogowe napięcie proporcjonalne do prądu mierzonego. Sygnał ten można przetwarzać dalej lub wykorzystać do bezpośredniego monitorowania prądu.
- GND: masa układu.
Specyfikacja techniczna czujnika
- Wbudowany układ: Allegro ACS724LLCTR-05AU
- Zakres pomiaru prądu: od 0 A do 5 A
- Pasmo przepustowe: 120 kHz
- Zakres napięcia pracy: od 4,5 V do 5,5 V, standardowo 5 V
- Czułość czujnika dla napięcia 5 V: 800 mV / A
- Rezystancja wewnętrzna: około 1,2 mΩ
- Izolacja elektryczna: do 2,4 kV RMS
- Zakres temperatury pracy: od -40°C do 150°C
- Wymiary: 17,8 x 20,3 mm

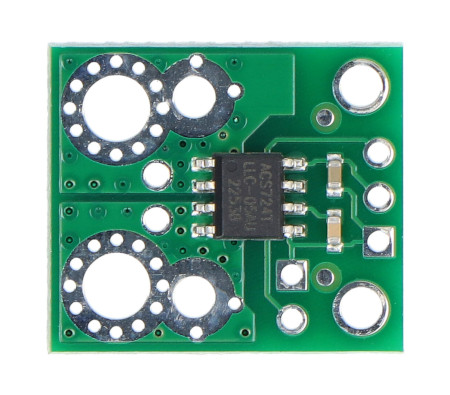

Produkt posiada wbudowany układ ACS724LLCTR-05AU.
