Opis produktu: Dzielnik napięcia 5V/25V dla Arduino
Dzielnik napięcia stosowany, gdy mierzone napięcie ma wyższą wartość niż zakres przetwornika A/C. Urządzenie działa w zakresie od 0 V do 25 V. Napięcie wyjściowe ma wartość od 0 do 5 V i jest proporcjonalne do napięcia wejściowego.
Specyfikacja dzielnika
- Napięcie zasilania: 5 V
- Zakres pomiarowy: od 0 V do 25 V
- Napięcie wyjściowe: proporcjonalne do wejściowego w zakresie od 0 V do 5 V
- Wymiary: 27 x 13 x 12 mm
|
Produkt kompatybilny z Arduino W sieci można znaleźć przewodnik użytkownika, wraz z przykładami dla Arduino. |

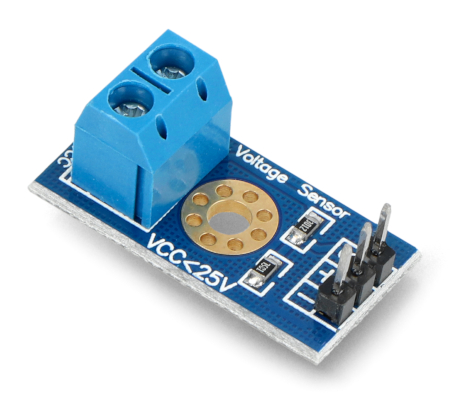

Dzielnik napięcia 5V/25V dla Arduino.

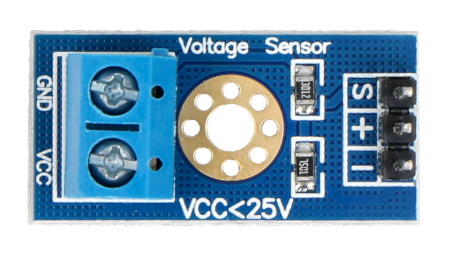

Podłączenie modułu
Czujnik komunikuje się z mikrokontrolerem w sposób analogowy. Posiada 3 piny oraz 2-pinowe złącze śrubowe do podłączenia mierzonego napięcia. Piny od strony kontrolera wyglądają następująco:
| Pin | Opis |
|---|---|
| S | Napięcie wyjściowe od 0 do 5 V. |
| + | Nie podłączone. |
| - | Masa układu. |
Dzielnik napięcia 5V / 25V dla Arduino
Dzielnik napięcia jest przystawką, która umożliwia zrealizowanie rozszerzenia podstawowego zakresu pomiaru napięć przez przyrząd pomiarowy - analogicznie jak dzielnik prądowy stosowany w celu rozszerzenia podstawowego zakresu pomiarowego amperomierza. Przetwornik analogowo-cyfrowy w Arduino może standardowo wykonywać pomiar napięcia w zakresie 0V - 5V z 10-bitową rozdzielczością (1024 poziomy napięć z rozdzielczością 4,88mV. Jeśli projekt naszego urządzenia korzysta z napięć przekraczających 5V i chcemy zaimplementować pomiar napięcia z użyciem pokładowego przetwornika ADC, wówczas najlepszym rozwiązaniem takiego problemu jest użycie prostego dzielnika napięcia. Dzielnik napięcia dla Arduino umożliwia zwiększenie zakresu pomiarowego z 0V - 5V do 0V - 25V. Napięcie na wyjściu dzielnika jest liniowo proporcjonalne do napięcia wejściowego i zawiera się w zakresie 0V - 5V.
Pomiary z wykorzystaniem dzielnika napięcia
W celu obniżenia napięcia zasilania do wartości wymaganej przez urządzenie zasilane, bardzo często korzysta się z przetwornic typu step-down. Choć takie rozwiązanie jest skuteczne, to niestety może nieść za sobą wady w postaci wprowadzania do układu zasilanego zakłóceń wysokiej częstotliwości, zwłaszcza przy kiepskiej filtracji. Dużo prostszym konstrukcyjnie urządzeniem jest rezystorowy dzielnik napięcia, który jest wykonany całkowicie z elementów pasywnych i zapewnia wysoką dokładność wykonywanych pomiarów. Dzielnik napięcia 25V/5V może być wykorzystany do współpracy z Arduino, a także innymi płytkami zasilanymi napięciem 5V.
