Moduł z czujnikiem Halla - Iduino SE014

Indeks: OST-14293 EAN: 5903351241939

Moduł z czujnikiem Halla, zakres detekcji pola magnetycznego regulowany jest za pomocą potencjometru. Posiada złącze cyfrowe oraz analogowe. Zasilany napięciem 5 V.

Moduł z czujnikiem Halla - Iduino SE014
5,90 zł
4,80 zł netto
Producent: OpenPlatform

Opis produktu: Moduł z czujnikiem Halla - Iduino SE014

Moduł z czujnikiem Halla, zakres detekcji pola magnetycznego regulowany jest za pomocą potencjometru. Posiada złącze cyfrowe oraz analogowe. Zasilany napięciem 5 V.

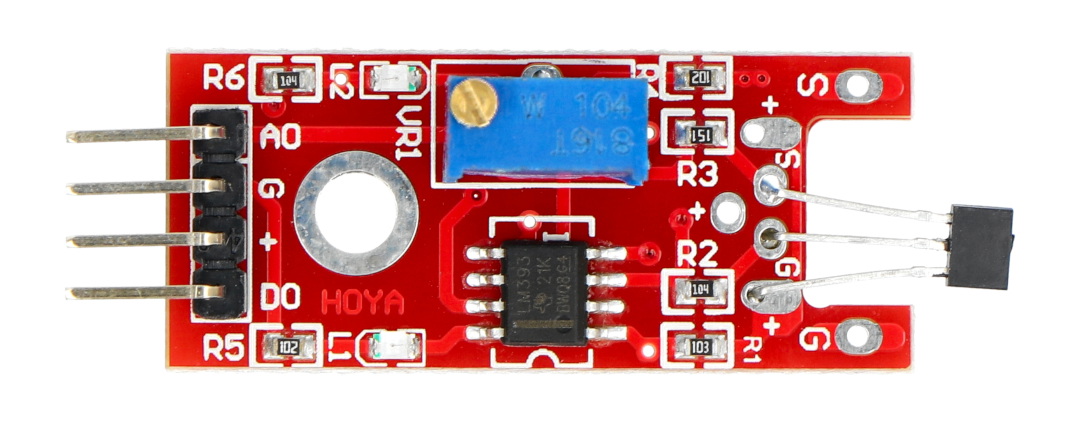

Moduł Iduino z czujnikiem Halla

Moduł z czujnikiem Halla - Iduino SE014.

Podłączenie czujnika Halla

Czujnik współpracuje z dowolnym mikrokontrolerem wyposażonym w wejścia cyfrowe lub analogowe, w tym również Arduino. W celu odczytania danych wystarczy podłączyć zasilanie oraz piny wyjściowe do dowolnego wejścia mikrokontrolera i odczytać jego stan.

Schemat podłączenia czujnika halla

Przykład podłączenia z Iduino Uno.

PIN Opis
A0 Wyjście sygnału analogowego.
G Masa układu.
+ Napięcie zasilania 5 V.
D0 Wyjście sygnału cyfrowego.

Specyfikacja czujnika Halla

  • Napięcie zasilania: 5 V
  • Wyjście: cyfrowe / analogowe
  • Wyprowadzenia: 4-pin
  • Wymiary: 25 x 12 mm
  • Masa: 4 g

Szerokość opakowania 3 cm
Wysokość opakowania 5.5 cm
Głębokość opakowania 1.5 cm
Masa opakowania 0.003 kg

Firssen

02/08/23

Pytanie: Czy to jest czujnik liniowy tj. tryb analogowy wykrywa odległość magnesu?
Odpowiedź: Wraz z przybliżeniem magnesu do czujnika, maleje napięcie na wyjściu analogowym.
Grzegorz

07/05/22

Pytanie: Dzień dobry, czy tego typu czujnik halla przytknięty do przewodu zasilającego 230V bedzie w stanie wykryć lub nie przepływający przez niego prąd? Na zasadzie prostej sygnalizacji 0/1.
Odpowiedź: Czujnik ma wyjście cyfrowe, może działać tak jak Pan opisał.

Opinie o produkcie

Moduł z czujnikiem Halla - Iduino SE014

4.7/5

Średnia Ocena

4

Opinie Klientów
Poniższe opinie zbieramy
i weryfikujemy przy pomocy
zewnętrznego partnera Trustmate
i pochodzą z procesu pozakupowego.
Eugeniusz 17.01.2025 Potwierdzony zakup
Cena na plus, działa na napięciu 3,3V. Minus to skaczące napięcie 1,5V na DO przy mniejszym polu. Na zdjęciu pokazane jest napięcie DO przy zbliżaniu i oddalaniu magnesu.
Karol 05.09.2022 Potwierdzony zakup
Zgodnie z oczekiwaniami
Łukasz M. 22.12.2021 Potwierdzony zakup
Działa
Piotr 23.07.2023 Potwierdzony zakup
