Opis produktu: Czujnik prądu ACS724 -10 A do +10 A - Pololu 4043
Czujnik prądu ACS724 firmy Pololu to wszechstronny moduł zaprojektowany z myślą o precyzyjnym pomiarze prądu w dwóch kierunkach w zakresie od -10 A do +10 A. Wykorzystuje zjawisko efektu Halla do pomiarów, oferuje niską wartość rezystancji wewnętrznej około 1,2 mΩ oraz posiada izolację elektryczną do 2,4 kV RMS, co czyni go idealnym rozwiązaniem do zastosowań wymagających dokładnego monitorowania prądu w różnych systemach elektrycznych. Dodatkowo pasmo przepustowe o wartości 120 kHz umożliwia szybką reakcję na zmiany prądu podczas sterowania. Moduł czujnika jest zasilany preferowanym napięciem 5 V i generuje proporcjonalne napięcie analogowe o wartości 200 mV / A.

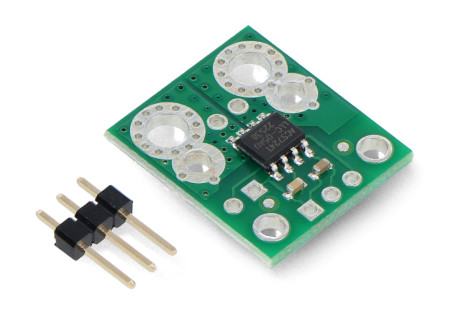

Czujnik prądu ACS724 -10 A do +10 A - Pololu 4043.
Urządzenie zawiera izolację elektryczną 2,4 kV RMS.
Główne cechy czujnika
- Pozwala na precyzyjny pomiar prądów dwukierunkowych w zakresie od -10 A do 10 A
- Oferuje niską rezystancję ścieżki prądowej około 1,2 mΩ, co powoduje niskie straty mocy
- Zapewnia izolację elektryczną do 2,4 kV RMS
- Generuje napięcie wyjściowe proporcjonalne do prądu wejściowego - 200 mV / A dla napięcia zasilania 5 V
- Operuje na paśmie przepustowym 120 kHz
- Działa w zakresie napięcia od 4,5 V do 5,5 V, z preferowanym napięciem 5 V
- Umożliwia bezpośrednie lutowanie przewodów do czujnika lub korzystanie z bezlutowych złącz
Zastosowania czujnika prądu
Czujnik prądu ACS724 oferuje szerokie możliwości zastosowań, dzięki swojej wszechstronności i precyzji pomiarów. Jest wykorzystywany do monitorowania zużycia energii, ochrony przeciążeniowej czy kontroli procesów przemysłowych. Może być stosowany do ciągłego monitorowania pracy urządzeń elektrycznych oraz do wykrywania ewentualnych usterek i nieprawidłowości w ich działaniu.
Czujnik prądu nadaje się do monitorowania prądu w różnych układach elektrycznych.

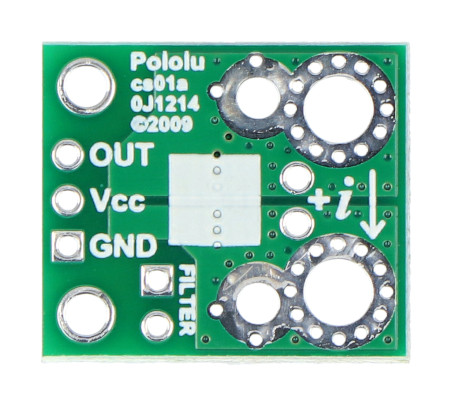

Wyprowadzenia czujnika prądu.
Wyprowadzenia czujnika prądu
- IP+ (wejście prądowe dodatnie): wyprowadzenie przeznaczone do podłączenia do strony dodatniej obwodu, przez który płynie prąd, w celu jego monitorowania.
- IP- (wejście prądowe ujemne): wyprowadzenie przeznaczone do podłączenia do strony ujemnej obwodu, przez który płynie prąd, w celu jego monitorowania.
- VCC (zasilanie logiczne): służy do podłączenia napięcia zasilającego dla układu pomiarowego czujnika prądu. Napięcie zasilające powinno wynosić od 4,5 V do 5,5 V.
- OUT: wyjście układu, z którego odczytywane jest analogowe napięcie proporcjonalne do prądu mierzonego. Sygnał ten można przetwarzać dalej lub wykorzystać do bezpośredniego monitorowania prądu.
- GND: masa układu.
Specyfikacja techniczna czujnika
- Wbudowany układ: Allegro ACS724LLCTR-10AB
- Zakres pomiaru prądu: od -10 A do 10 A
- Pasmo przepustowe: 120 kHz
- Zakres napięcia pracy: od 4,5 V do 5,5 V, standardowo 5 V
- Czułość czujnika dla napięcia 5 V: 200 mV / A
- Rezystancja wewnętrzna: około 1,2 mΩ
- Izolacja elektryczna: do 2,4 kV RMS
- Zakres temperatury pracy: od -40°C do 150°C
- Wymiary: 17,8 x 20,3 mm

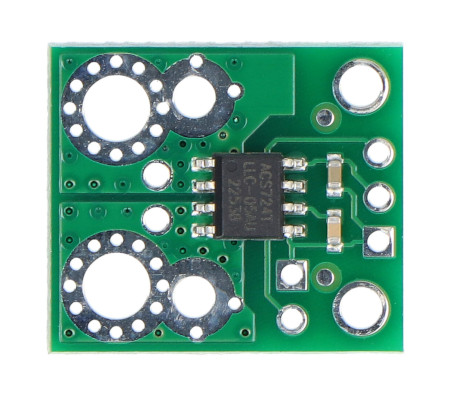

Produkt posiada wbudowany układ ACS724LLCTR-10AB.
