Opis produktu: Czujnik prądu ACS724 -30 A do +30 A - Pololu 4047
Moduł czujnika prądu ACS724 od firmy Pololu oferuje precyzyjny pomiar prądu w zakresie od -30 A do 30 A, dzięki zastosowaniu technologii opartej na efekcie Halla. Jedną z charakterystycznych cech tego czujnika jest jego niski opór wewnętrzny około 1,2 mΩ, co zapewnia minimalne straty mocy. Dodatkowo izolacja elektryczna do 2,4 kV RMS pozwala na bezpieczne stosowanie modułu w różnych środowiskach oraz aplikacjach, które wymagają separacji galwanicznej. Moduł generuje analogowe napięcie wyjściowe proporcjonalne do prądu wejściowego - 66 mV / A dla napięcia zasilania 5 V i działa w szerokim zakresie temperatur pracy od -40°C do 150°C.

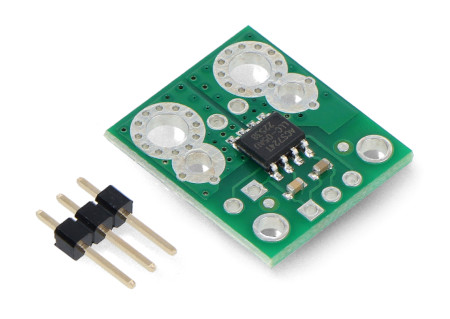

Czujnik prądu ACS724 -30 A do +30 A - Pololu 4047.
Urządzenie zawiera izolację elektryczną 2,4 kV RMS.
Główne cechy czujnika
- Pozwala na precyzyjny pomiar prądów dwukierunkowych w zakresie od -30 A do 30 A
- Oferuje niską rezystancję ścieżki prądowej około 1,2 mΩ, co powoduje niskie straty mocy
- Zapewnia izolację elektryczną do 2,4 kV RMS
- Generuje napięcie wyjściowe proporcjonalne do prądu wejściowego - 66 mV / A dla napięcia zasilania 5 V
- Operuje na paśmie przepustowym 120 kHz
- Działa w zakresie napięcia od 4,5 V do 5,5 V, z preferowanym napięciem 5 V
- Umożliwia bezpośrednie lutowanie przewodów do czujnika lub korzystanie z bezlutowych złącz
Zastosowania czujnika prądu
Moduł czujnika ACS724 jest wykorzystywany do monitorowania wartości prądu w wielu systemach elektronicznych oraz w wykrywaniu awarii lub niebezpiecznych sytuacji związanych z przeciążeniami prądowymi.
Czujnik prądu nadaje się do monitorowania prądu w różnych układach elektrycznych.

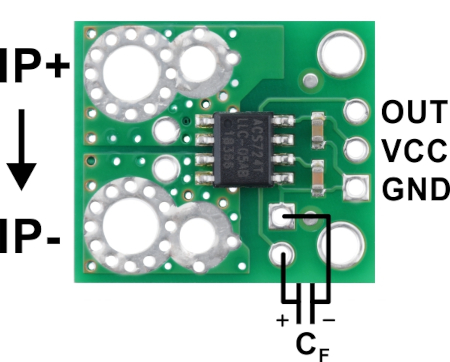

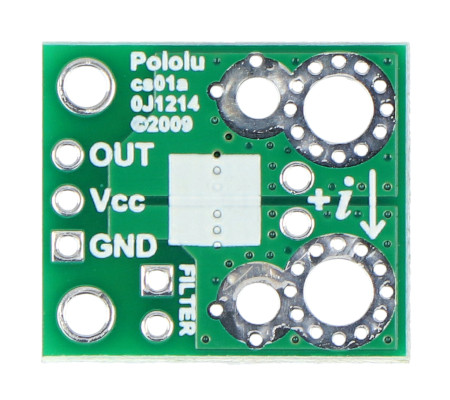

Wyprowadzenia czujnika prądu.
Wyprowadzenia czujnika prądu
- IP+ (wejście prądowe dodatnie): wyprowadzenie przeznaczone do podłączenia do strony dodatniej obwodu, przez który płynie prąd, w celu jego monitorowania.
- IP- (wejście prądowe ujemne): wyprowadzenie przeznaczone do podłączenia do strony ujemnej obwodu, przez który płynie prąd, w celu jego monitorowania.
- VCC (zasilanie logiczne): służy do podłączenia napięcia zasilającego dla układu pomiarowego czujnika prądu. Napięcie zasilające powinno wynosić od 4,5 V do 5,5 V.
- OUT: wyjście układu, z którego odczytywane jest analogowe napięcie proporcjonalne do prądu mierzonego. Sygnał ten można przetwarzać dalej lub wykorzystać do bezpośredniego monitorowania prądu.
- GND: masa układu.
Specyfikacja techniczna czujnika
- Wbudowany układ: Allegro ACS724LLCTR-30AB
- Zakres pomiaru prądu: od -30 A do 30 A
- Pasmo przepustowe: 120 kHz
- Zakres napięcia pracy: od 4,5 V do 5,5 V, standardowo 5 V
- Czułość czujnika dla napięcia 5 V: 66 mV / A
- Rezystancja wewnętrzna: około 1,2 mΩ
- Izolacja elektryczna: do 2,4 kV RMS
- Zakres temperatury pracy: od -40°C do 150°C
- Wymiary: 17,8 x 20,3 mm

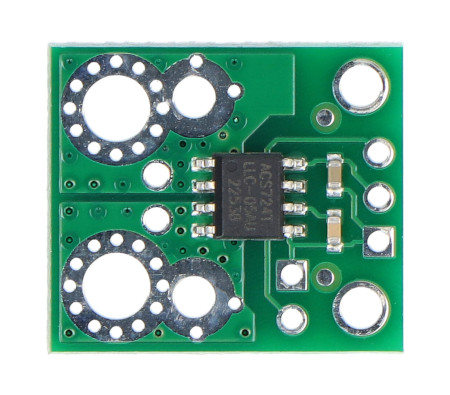

Produkt posiada wbudowany układ ACS724LLCTR-30AB.
