Opis produktu: Czujnik wilgotności gleby z przekaźnikiem 12 V - HC-13
Czujnik służy do wyznaczania poziomu wilgotności gleby. Po przekroczeniu ustalonego za pomocą potencjometru poziomu, zapala się dioda LED i zostają przełączone styki przekaźnika. Układ zasilany jest napięciem 12 V (cewka). Urządzenie nie wymaga dodatkowych elementów takich jak mikrokontroler czy sterownik. Do wyjścia przekaźnika bezpośrednio można podłączyć układ wykonawczy np. pompę do cieczy lub zawór elektromagnetyczny.
Obsługa czujnika
Urządzenie składa się z trzech części: sondy pomiarowej, modułu przekaźnika oraz przewodów. Sondy należy połączyć z modułem głównym przy pomocy przewodów i umieścić w glebie, której wilgotność będzie mierzona. Zasilanie cewki przekaźnika 12 V należy podłączyć do wyprowadzeń VCC oraz GND. Styki przekaźnika wyprowadzone są poprzez złącza KF (ARK), do których można zamontować przewody przy pomocy wkrętaka.
Zastosowany w module przekaźnik to układ SRD-12VDC-SL-C o następujących parametrach:
- Napięcie cewki: 12 V
- Maksymalne napięcie styków: 250 V AC
- Maksymalny prąd styków: 10 A

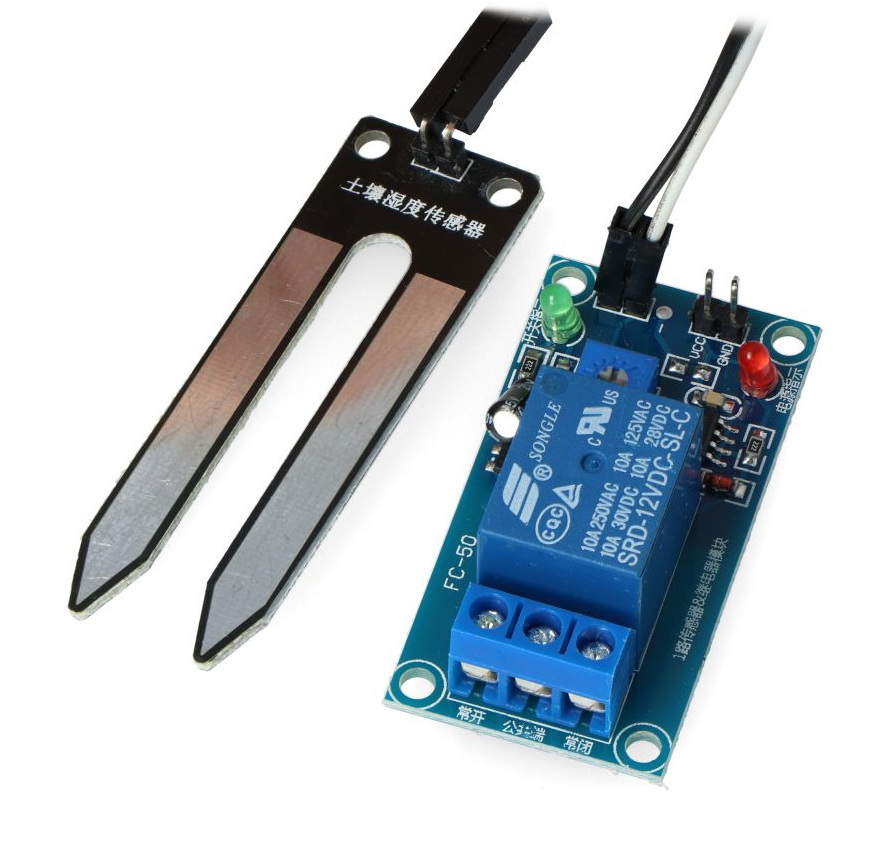

Czujnik wilgotności gleby z przekaźnikiem 12 V - HC-13.
Zawartość zestawu:
- Sonda pomiarowa
- Moduł z przekaźnikiem
- Przewody do połączenia sondy z modułem głównym
