Opis produktu: Czujnik wilgotności gleby
Czujnik służący do wyznaczania poziomu wilgotności gleby. Zasilany jest napięciem od 3,3 V do 5 V. Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino. Urządzenie może być stosowane np. do pomiaru wilgotności gleby w doniczce.
Obsługa czujnika wilgotności gleby

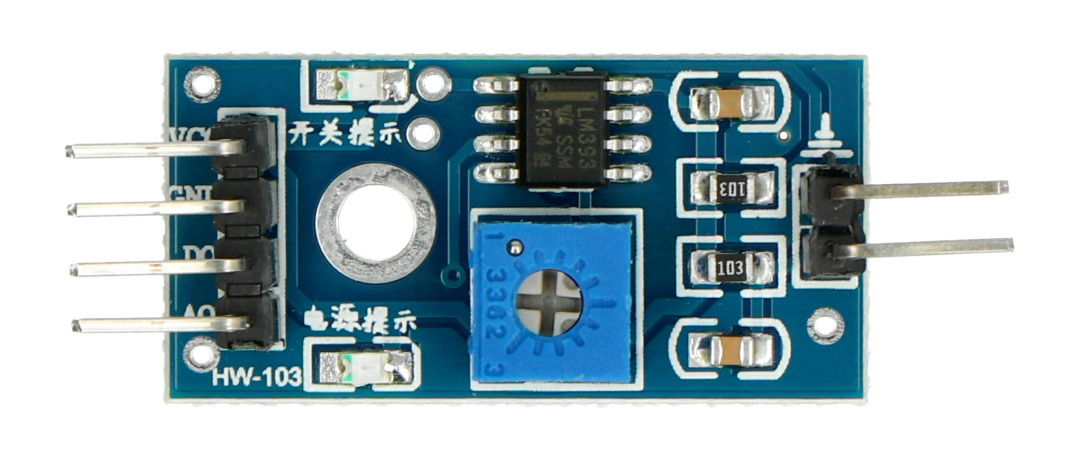

Urządzenie składa się z trzech części: sondy pomiarowej, modułu detektora oraz przewodów. Sondy należy połączyć z modułem głównym przy pomocy przewodów i umieścić w glebie, której wilgotność będzie mierzona.
Czujnik posiada wyjście cyfrowe D0 sygnalizujące przekroczenie ustawionej za pomocą potencjometru wartości oraz analogowe A0 przy pomocy którego uzyskuje się dokładną wartość wilgotności.
Czujnik wilgotności gleby.
Czujnik wilgotności gleby.
Wyjście cyfrowe D0
Za pomocą potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski. Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziom wilgotności.
Wyjście analogowe A0
Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino). Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić poziom wilgotności.
|
Produkt kompatybilny z Arduino
|
Zawartość zestawu:
- Sonda pomiarowa
- Moduł główny
- 2 przewody połączeniowe
