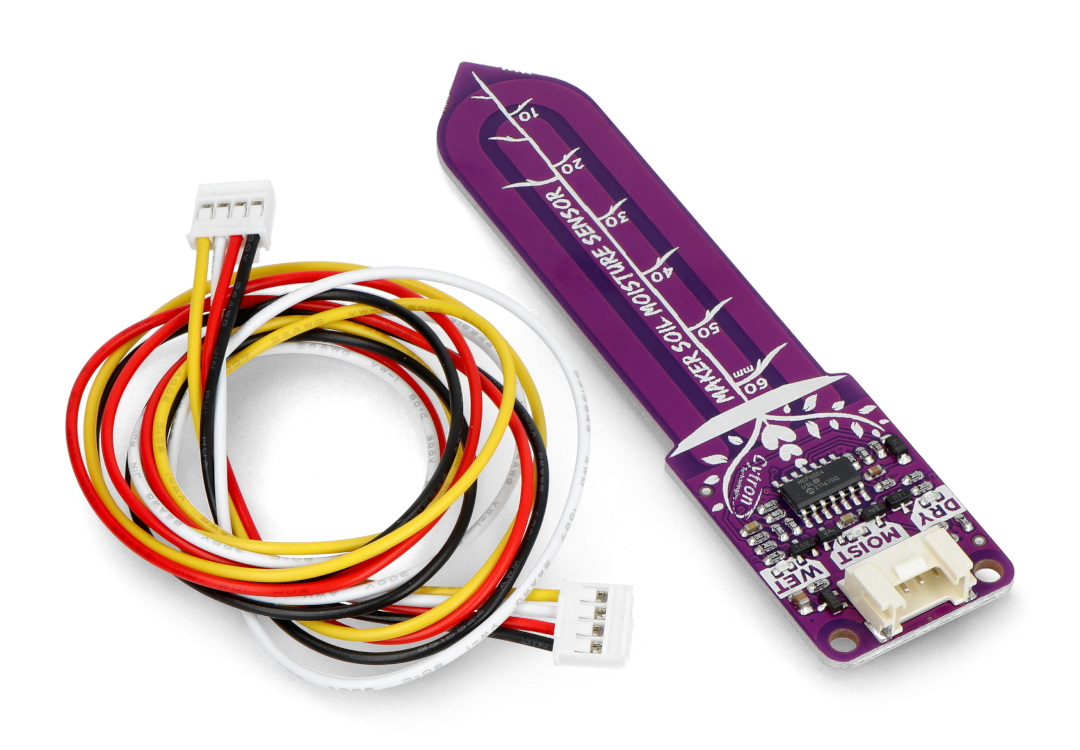

Opis produktu: Cytron Maker Soil Moisture - pojemnościowy czujnik wilgotności gleby

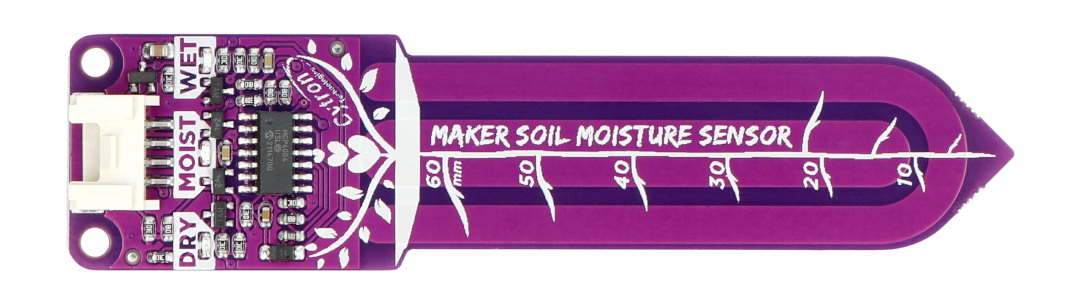

Czujnik wilgotności gleby Cytron Maker Soil Moisture to czujnik, który może mierzyć zawartość wody w glebie i łączyć się z różnymi mikrokontrolerami. Czujnik posiada wyjście analogowe w postaci złącza Grove, może zostać podłączony do mikrokontrolera z wejściem analogowym. Wyjściem pojemnościowego czujnika wilgotności gleby jest sygnał napięciowy, im niższe napięcie tym wilgotność jest większa. Dwustronna sonda odporna na korozję może zostać wbita w glebę na głębokość do 60 mm. Na płytce czujnika umieszczono również diody LED informujące o poziomie wilgotności: sucho / nawadnianie / mokro, dzięki czemu może pracować jako samodzielne urządzenie bez mikrokontrolera, wystarczy jedynie podanie zasilania od 2,5 V do 7 V. Napięcie wyjściowe wynosi od 1 V do 5,2 V. Dodatkowo czujnik posiada funkcję oszczędzania energii, podanie sygnału HIGH do pinu DIS spowoduje wyłączenie czujnika. Czujnik wilgotności gleby Cytron może być z powodzeniem wykorzystywany w projektach inteligentnego systemu nawadniania.

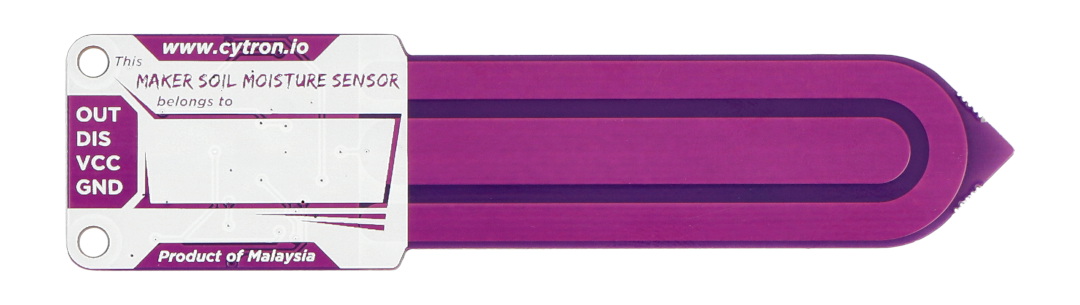

Wyprowadzenia czujnika wilgotności gleby
Pojemnościowy czujnik wilgotności gleby wyposażony został w czteropinowe złącze Grove z wyjściem analogowym oraz pinem wyłączającym. Dwustronna, pojemnościowa sonda odporna na korozję pozwala dokonywać pomiaru wilgotności gleby w głębokości do 60 mm. Wyjściem jest sygnał napięciowy, im wyższy poziom wilgotności tym niższe jest napięcie wyjściowe z czujnika.
- GND - masa układu
- VCC - napięcie zasilania od 2,5 V do 7 V
- DIS - pin wyłączający zasilanie czujnika po podaniu stanu wysokiego
- OUT - analogowy sygnał wyjściowy, wyższe napięcie = niższa wilgotność
Przykłady zastosowania czujnika wilgotności gleby
- Pomiar wilgotności gleby
- Automatyczne systemy nawadniania roślin
- Inteligentne ogrody / IoT
Specyfikacja czujnika wilgotności gleby Cytron Maker
- Napięcie zasilania: od 2,5 V do 7 V
- Napięcie wyjściowe: od 1 V do 5,2 V
- Napięcie wybudzające pin DIS: min. 0,8 V
- Oznaczenia diod, napięcie zasilania 3,3 V:
- niebieska (WET): od 1,4 V do 1,8 V
- zielona (MOIST): od 1,8 V do 2,1 V
- czerwona (DRY): od 2,1 do 2,3 V
- Oznaczenia diod, napięcie zasilania 5 V:
- niebieska (WET): od 2,3 V do 2,7 V
- zielona (MOIST): od 2,7 V do 3,1 V
- czerwona (DRY): od 3,1 V do 3,6 V
- Pobór padu:
- VCC 3,3 V: od 5,4 mA do 5,6 mA
- VCC 5 V: od 3,6 mA do 3,7 mA
- Pobór prądu (po wyłączeniu):
- VCC 3,3 V: od 80 μA do 140 μA
- VCC 5 V: od 140 μA do 180 μA
- Złącze: Grove
- Maksymalna głębokość: 60 mm
- Dwustronna sonda pojemnościowa, odporna na korozję
- Wymiary: 100 x 25 mm
