Opis produktu: Cyfrowy czujnik temperatury i wilgotności + sonda ze stali nierdzewnej - SHT20 - DFRobot SEN0148
Cyfrowy czujnik temperatury i wilgotności w zestawie z wysokiej jakości sondą wykonaną ze stali nierdzewnej. Elementy zostały wyprodukowane przez DFRobot, a czujnik posiada wbudowany układ SHT20, dzięki któremu charakteryzuje się wysoką precyzją pomiarów. Wiodącą technologią zastosowaną w tym rozwiązaniu jest CMOSens. Czujnik został pokryty metalową siatką, dzięki której zwiększyła się jego odporność na działanie wysokiej temperatury, ciśnienie i ogólne zużycie. Sonda posiada 2-przewodowy interfejs szeregowy oraz wewnętrzną regulację napięcia do łatwej i szybkiej integracji systemu. Zakres pomiarowy dla temperatury wynosi od -10°C do 80°C z dokładnością do +/- 0,5°C. Z kolei wilgotność może być mierzona w zakresie od 0% do 100% RH z dokładnością do +/- 5% RH.
Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownik oraz bibliotekę dla środowiska Arduino IDE.

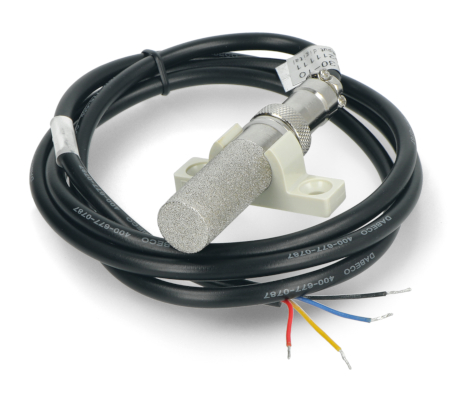

Cyfrowy czujnik temperatury i wilgotności + sonda ze stali nierdzewnej.

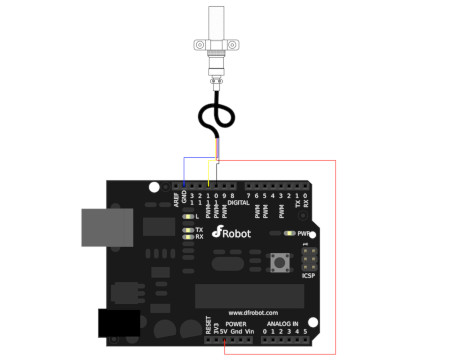

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki będącej odpowiednikiem Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie.
Opis wyprowadzeń i schemat połączenia z wykorzystaniem płytki kontrolera
Sonda posiada wyprowadzone, odizolowane przewody, za pomocą których należy połączyć ją z modułem kontrolera. Czujnik jest kompatybilny z Arduino i płytkami będącymi jego odpowiednikiem. Wyprowadzenia należy połączyć według poniższych zależności:
- przewód czerwony - zasilanie 5 V
- przewód niebieski - masa układu GND
- przewód żółty - linia zegara interfejsu komunikacyjnego
- przewód czarny - linia transmisji danych interfejsu komunikacyjnego
Uwaga! W większości modułów uziemienie jest oznaczane przewodem czarnym. W tym przypadku jest ono w kolorze niebieskim.
Specyfikacja techniczna czujnika od DFRobot
- Moduł: cyfrowy czujnik temperatury i wilgotności
- Wbudowany układ: SHT20
- Zastosowana technologia: CMOSens
- Zakres napięcia wejściowego: 5 V
- Pobór mocy: około 0,15 mW
- Interfejs komunikacyjny: szeregowy (niestandardowy I2C)
- Zakres pomiaru temperatury: od -10°C do 80°C
- Dokładność pomiaru: +/- 0,5°C
- Zakres pomiaru wilgotności: od 0% do 100% RH
- Dokładność pomiaru: +/- 5% RH
- Krótki czas reakcji: < 8 sekund
- Materiał wykonania sondy: stal nierdzewna
- Wymiary modułu: 49 x 14 mm
- Długość przewodu sondy: 900 mm

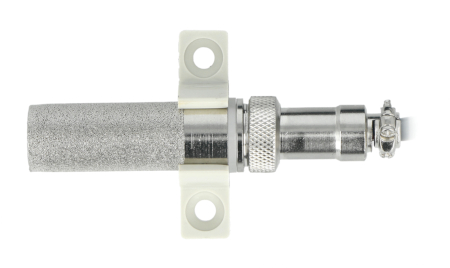

Czujnik został pokryty metalową siatką, która zwiększa jego odporność.
Zestaw składa się z czujnika cyfrowego oraz sondy pomiarowej.
Sugerowane zastosowanie
- Monitorowanie szklarni oraz miejsc produkcji i magazynów
- Wykorzystywana podczas monitorowania pomieszczeń zawierających zapasy leków
- Element kontrolujący w pomieszczeniach maszynowych i elektronicznych szafach sterowniczych
Zawartość zestawu
- Czujnik cyfrowy temperatury i wilgotności
- Sonda pomiarowa ze stali nierdzewnej o długości 90 cm
