Opis produktu: Hackster & DFRobot IoT Starter EEDU Kit - zestaw czujników IoT - ESP32 - DFRobot TEM2022B-EN-1
Hackster & DFRobot IoT Starter EEDU Kit to zestaw płytek i urządzeń peryferyjnych, który pozwala na zrealizowanie projektów Smart Home, Smart Campus oraz szeroko pojętej automatyki domowej. Pomaga użytkownikowi zanurzyć się w świecie IoT i umożliwia mu zbudowanie prostych oraz zaawansowanych aplikacji z nim związanych. Idealnie nadaje się do szybkiego prototypowania i obserwowania wpływu poszczególnych zmiennych na otoczenie. Zestaw zawiera między innymi płytkę FireBeetle ESP32-E IoT WiFi, Bluetooth, która stanowi serce całego projektu. Znajdziemy w nim także miniodtwarzacz MP3, przekaźnik, czujnik ruchu i wiele innych.
Producent przygotował szczegółowy przewodnik użytkownika, który zawiera wszystkie zasoby potrzebne do pracy z zestawem.

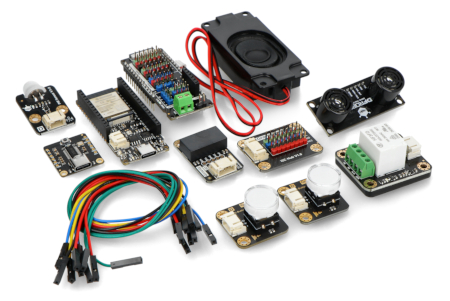

Hackster & DFRobot IoT Starter EEDU Kit - zestaw czujników IoT - ESP32 - DFRobot TEM2022B-EN-1.
DFRobot Gravity - RTC SD2405 I2C - zegar czasu rzeczywistego.
Cechy szczególne zestawu
- Idealny dla początkujących, jak i nieco bardziej doświadczonych użytkowników
- Zawiera uniwersalne czujniki, które możesz wykorzystać także w innych projektach
- Pozwala na łatwe prototypowanie i dołączanie kolejnych urządzeń peryferyjnych
- Umożliwia odkrywanie potencjału zastosowań IoT
Zastosowanie Hackster & DFRobot IoT Starter EEDU Kit
- Projekty Arduino IoT
- Projekty Smart Campus
- Projekty Smart Home
- Nauka programowania
- Projekty prototypowe
- Edukacja STEAM
Zawartość zestawu
- FireBeetle ESP32-E - IoT WiFi, Bluetooth - ze złączami - DFRobot DFR0654-F
- Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762
- DFRobot Gravity - przekaźnik 1 kanał - 10 A - cewka 3,3 V - DFRobot DFR0473
- Fermion - DFPlayer Pro - miniodtwarzacz MP3 - dwukanałowy z wbudowaną pamięcią 128 MB - DFRobot DFR0768
- Przewody połączeniowe - męsko-męskie - 23 cm - 10 sztuk
- Głośnik stereo w obudowie - 3 W 8 Ohm - DFRobot FIT0502
- Gravity - cyfrowy czujnik ruchu mini PIR - DFRobot SEN0171
- Gravity - LED Button - przycisk podświetlany diodą LED - biały - DFRobot DFR0785-W
- Gravity - LED Button - przycisk podświetlany diodą LED - żółty - DFRobot DFR0785-Y
- Gravity - rozgałęźnik hub I2C - 8 portów - DFRobot DFR0759
- Gravity - RTC SD2405 I2C - zegar czasu rzeczywistego - DFRobot DFR0469
- Ultradźwiękowy czujnik odległości URM37 v5 2-800cm z korekcją temperaturową - DFRobot SEN0001
Elementy wchodzące w skład zestawu.
FireBeetle ESP32-E - IoT WiFi, Bluetooth - ze złączami - DFRobot DFR0654-F.
Specyfikacja techniczna FireBeetle
- Układ: ESP-WROOM-32
- Procesor: dwurdzeniowy Tensilica LX6 z taktowaniem do 240 MHz, 4 MB pamięci Flash oraz 520 kB pamięci SRAM
- Standard WiFi: 802.11 b / g / n / d / e / i / k / r
- Zakres obsługiwanych częstotliwości: od 2,4 GHz do 2,5 GHz
- Protokół Bluetooth: zgodny ze standardami Bluetooth v4.2 BR / EDR i BLE
- Złącze: USB typu C, wspierane ładowanie USB
- Konwerter USB na UART: CH340K
- Napięcie zasilania: 3,3 V / 5 V
- Pobór mocy: 10 µA
- Wyprowadzenia: 5x piny analogowe, 10x piny cyfrowe, 1x UART, 1x I2C, 1x SPI, 1x GDI
- Sygnalizacja: wbudowane diody LED RGB
- Złącza kompatybilne z serią FireBeetle V2
- Zakres temperatury roboczej: od -40°C do 85°C
- Średnica otworu montażowego: 2 mm
- Wymiary płytki: 25,4 x 60 mm
- Masa płytki: 23 g
Specyfikacja techniczna Gravity - IO Shield
- 12 portów cyfrowych
- 5 portów analogowych
- 3 porty I2C
- 1 port UART
- 1 port SPI
- Interfejs wyświetlacza GDI
- Złącze śrubowe do podłączenia zewnętrznego źródła zasilania
- Wymiar płytki: 60 x 25,4 mm
- Średnica otworu montażowego: 2 mm

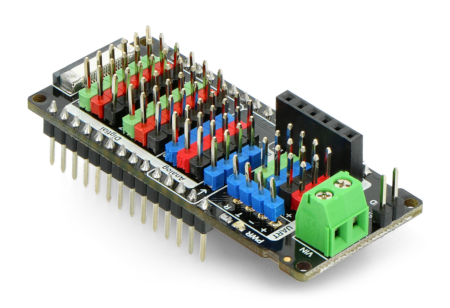

Gravity - IO Shield - rozszerzenie do FireBeetle M0 i ESP32-E - DFRobot DFR0762.
Fermion - DFPlayer Pro - miniodtwarzacz MP3 - dwukanałowy z wbudowaną pamięcią 128 MB - DFRobot DFR0768.
Specyfikacja techniczna DFPlayer Pro
- Typ: miniodtwarzacz MP3
- Ilość kanałów: 2
- Pamięć wbudowana: 128 MB
- Obsługa analogowych dysków U-disk: tak
- Opcje obsługi:
- z poziomu Arduino
- sterowanie ADKEY
- za pomocą poleceń AT
- sterowanie fizyczne za pomocą wbudowanych przycisków
- Wbudowany wzmacniacz mocy: tak
- Obsługiwane formaty audio: MP3, WAV, WMA, FLAC, AAC, APE
- Interfejs komunikacyjny: UART
- Napięcie zasilania: 3,3 V / 5 V
- Prąd roboczy: > 20 mA
- Zakres temperatury pracy: od -20°C do 70°C
- Zalecana wilgotność w trakcie pracy: od 5% do 95% RH
- Wymiary modułu: 23 x 24,5 mm
Specyfikacja techniczna głośnika
- Typ: głośnik stereo
- Moc: 3 W
- Rezystancja: 8 Ohm
- Zniekształcenia: < 10%
- Wyprowadzenia: przewody zakończone wtyczką JST PH2.0
- Obudowa: tak
- Kolor: czarny
- Wymiary: 70 x 30 x 16 mm
- Masa: 24 g
Specyfikacja techniczna czujnika ruchu
- Technologia: PIR
- Napięcie zasilania: od 3,3 V do 5 V, maksymalnie 6 V
- Prąd pracy: 15 uA
- Napięcie wyjściowe: wysoki 3 V, niski 0 V
- Kąt wykrywania: 100°
- Odległość wykrywania: do 7 m
- Wskaźnik LED: wykrycie - stan wysoki, dioda ON
- Interfejs: Gravity
- Wymiary: 30 x 22 mm
Głośnik stereo w obudowie - 3 W 8 Ohm - DFRobot FIT0502.
Gravity - rozgałęźnik hub I2C - 8 portów - DFRobot DFR0759.
Specyfikacja techniczna rozgałęźnika I2C
- Standard złącza: Gravity
- Moduł: rozgałęźnik magistrali I2C dla modułów Gravity
- Ilość portów: 8
- Wymiary: 27 x 37 mm
- Masa: 17 g
Specyfikacja techniczna modułu RTC
- Napięcie pracy: od 3,3 V do 5,5 V
- Pobór prądu: 1 uA
- Zakres czasowy: do 2099
- Dokładność: ±5 ppm w temperaturze od -40°C do 85°C
- RTC podaje: sekundy, minuty, godziny, dni, miesiące i lata do 2100
- Minutnik
- Możliwość wyboru 12 lub 24 godzinnego wyświetlania czasu
- Wymiary: 35,5 mm x 22 mm
- Masa: 6 g
Specyfikacja ultradźwiękowego czujnika odległości
- Napięcie zasilania: od 3,3 V do 5,5 V
- Średni pobór prądu: poniżej 20 mA
- Zakres pomiarowy: od 2 cm do 800 cm
- Rozdzielczość: 1 cm
- Interfejs komunikacyjny:
- RS232 (TTL - piny RX,TX)
- PWM - od 0 do 25 000 μs, ze zmianą 1 cm / 50 μS
- Wyjście analogowe - sygnał proporcjonalny do odległości 6,8 mV na 1 cm
- Czas pomiaru: 100 ms
- Możliwość kontrolowania serwomechanizmu modelarskiego
- Zabezpieczenie przed odwrotnym podłączeniem napięcia zasilania
- Kompensacja wpływu temperatury na wartość mierzoną
- Temperatury pracy: od -10°C do 70°C
- Wymiary: 51 x 22 mm
- Masa: 25 g
Ultradźwiękowy czujnik odległości URM37 v5 2-800cm z korekcją temperaturową - DFRobot SEN0001.
