Opis produktu: S13V25F9 - przetwornica step-up / step-down - 9 V 2,5 A - Pololu 4983
Przetwornica step-up / step-down S13V25F9 od Pololu to zaawansowane urządzenie elektroniczne przeznaczone do efektywnego przetwarzania napięcia wejściowego z zakresu od 2,8 V do 22 V na napięcie wyjściowe o wartości 9 V. Urządzenie posiada wiele wbudowanych zabezpieczeń, np. przed odwrotnym napięciem do 20 V oraz zawiera opcjonalne wejście EN, umożliwiające zmniejszenie poboru prądu do wartości poniżej 10 µA na wolt. Przetwornica ma niewielkie rozmiary, co sprawia, że jest idealna do zastosowań ograniczonych przestrzennie.

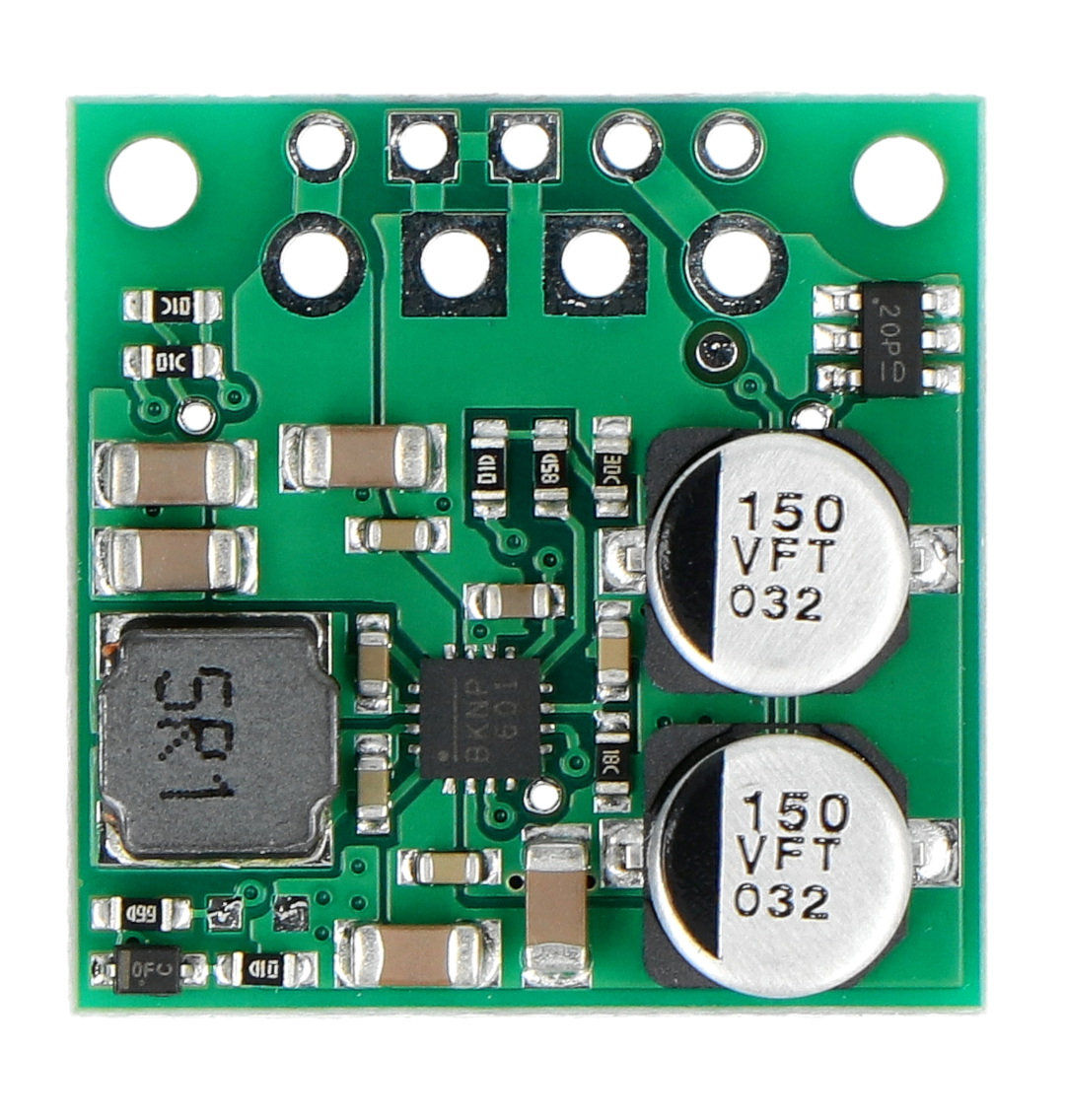

S13V25F9 - przetwornica step-up / step-down - 9 V 2,5 A - Pololu 4983.
Urządzenie przetwarza szeroki zakres napięcia wejściowego i ustala stałą wartość 9 V.
Główne cechy przetwornicy
- Skutecznie przetwarza napięcia wejściowe od 2,8 V do 22 V na stabilne 9 V
- Oferuje typową sprawność od 85% do 95% w zależności od napięcia wejściowego i obciążenia
- Pozwala na pracę z maksymalnym, ciągłym prądem wyjściowym od 1 A do 3 A
- Cechuje się prądem spoczynkowym wynoszącym od 10 mA do 30 mA
- Zabezpiecza przed odwrotnym napięciem oraz przeciążeniem
- Zapewnia funkcję soft-start, która ogranicza prąd rozruchowy
- Umożliwia wejście w stan niskiego poboru mocy z prądem jałowym od 2 µA do 10 µA na wolt
- Posiada zabezpieczenia podnapięciowe i przepięciowe na wyjściu
- Charakteryzuje się kompaktowymi wymiarami, idealnymi do zastosowań z ograniczoną przestrzenią
- Zapewnia stabilne działanie przy stałej częstotliwości przełączania około 500 kHz
Zastosowania przetwornicy
Urządzenie jest przeznaczone do zastosowań, w których wymagana jest stabilizacja napięcia w szerokim zakresie. Doskonale sprawdza się zatem w systemach zasilanych bateryjnie, gdzie napięcie może się różnić w trakcie użytkowania, na przykład w projektach robotyki czy systemach zasilanych solarnie. Niewielkie wymiary przetwornicy pozwalają także na stosowanie jej w niewielkich urządzeniach przenośnych o ograniczonej przestrzeni konstrukcyjnej.

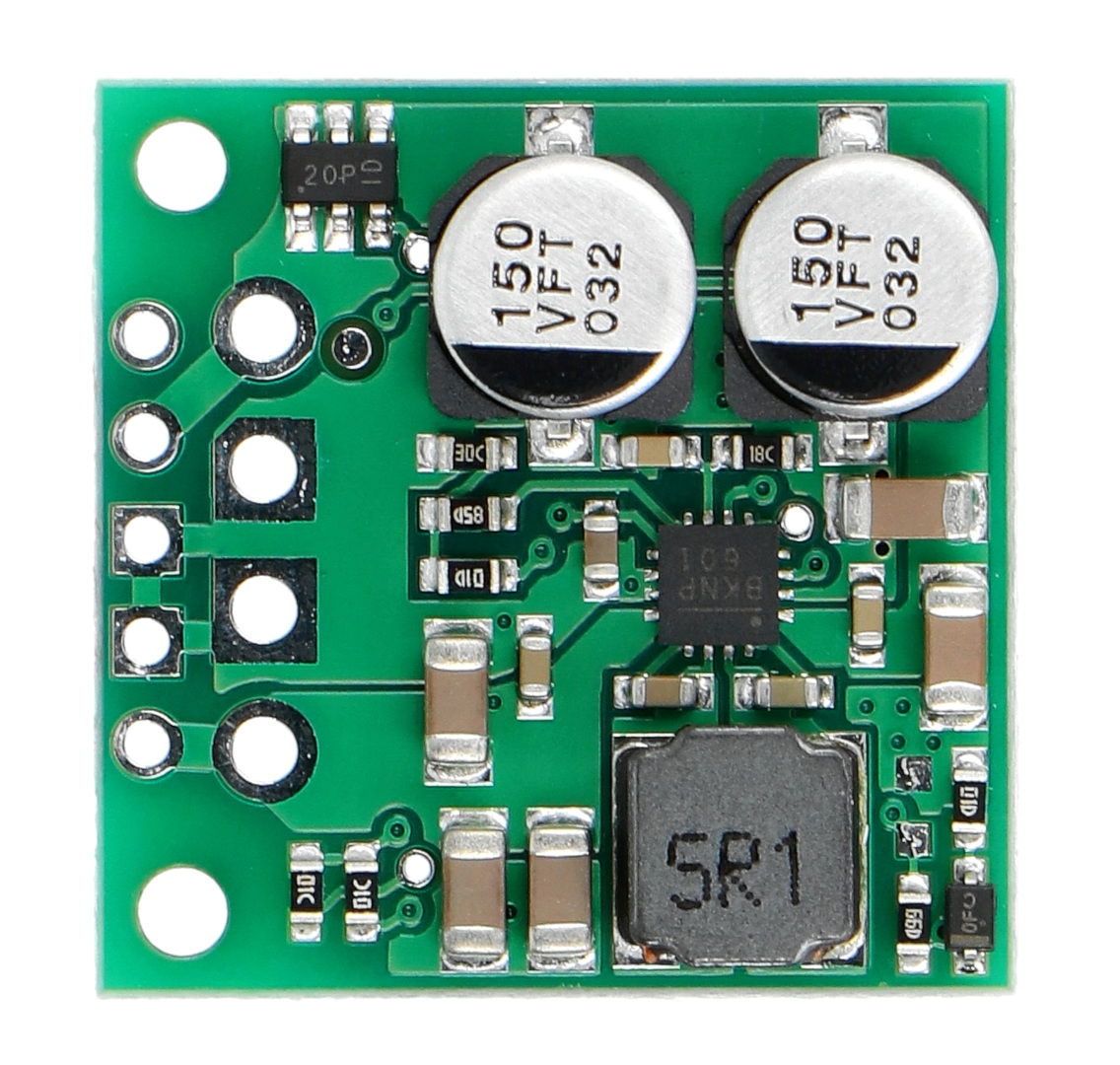

Przetwornica nadaje się do zastosowań z nieustabilizowanym napięciem.

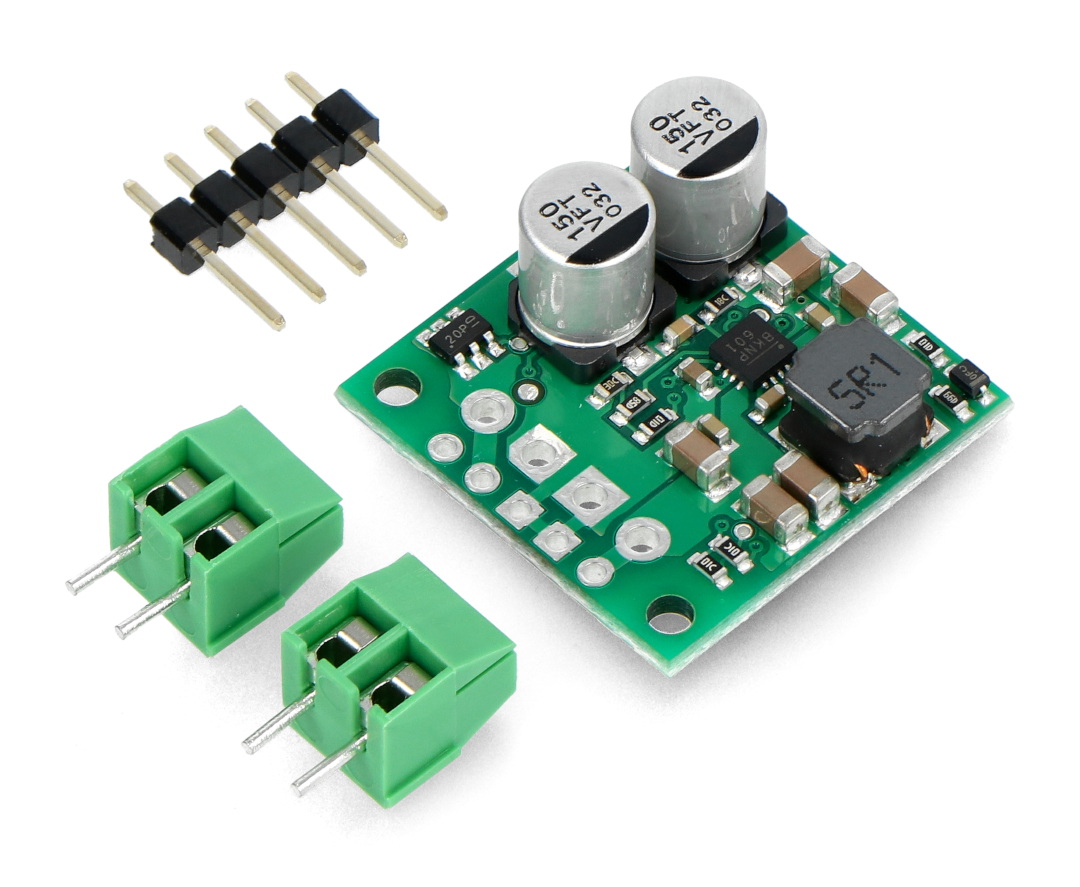

Elementy wchodzące w skład zestawu.
Dostępne zabezpieczenia
Przetwornica posiada kilka zabezpieczeń, takich jak zabezpieczenie przeciw odwrotnemu napięciu do 20 V, zapobiegające uszkodzeniu podczas nieprawidłowego podłączenia, zabezpieczenie przeciwprzepięciowe i przeciwprądowe, chroniące przed nadmiernym napięciem i prądem czy też posiada funkcję termicznego wyłączania, która efektywnie chroni przed przegrzaniem. Zapewnia to wysoki poziom bezpieczeństwa działania i użytkowania urządzenia.
Wyprowadzenia przetwornicy S13V25F9
Regulator posiada dwa zestawy otworów przelotowych: pięć mniejszych otworów ułożonych w odstępach 0,1'' wzdłuż krawędzi płytki (dla kompatybilności ze standardowymi płytkami stykowymi i złączami wykorzystującymi rozstaw 0,1'' między pinami) oraz cztery większe otwory przeznaczone do zacisków śrubowych o rozstawie 3,5 mm.
- VOUT - napięcie wyjściowe 9 V
- GND - masa układu
- VIN - napięcie wejściowe od 2,8 V do 22 V
- EN - umożliwia sterowanie pracą regulatora poprzez ustawienie go w stanie niskim lub wysokim

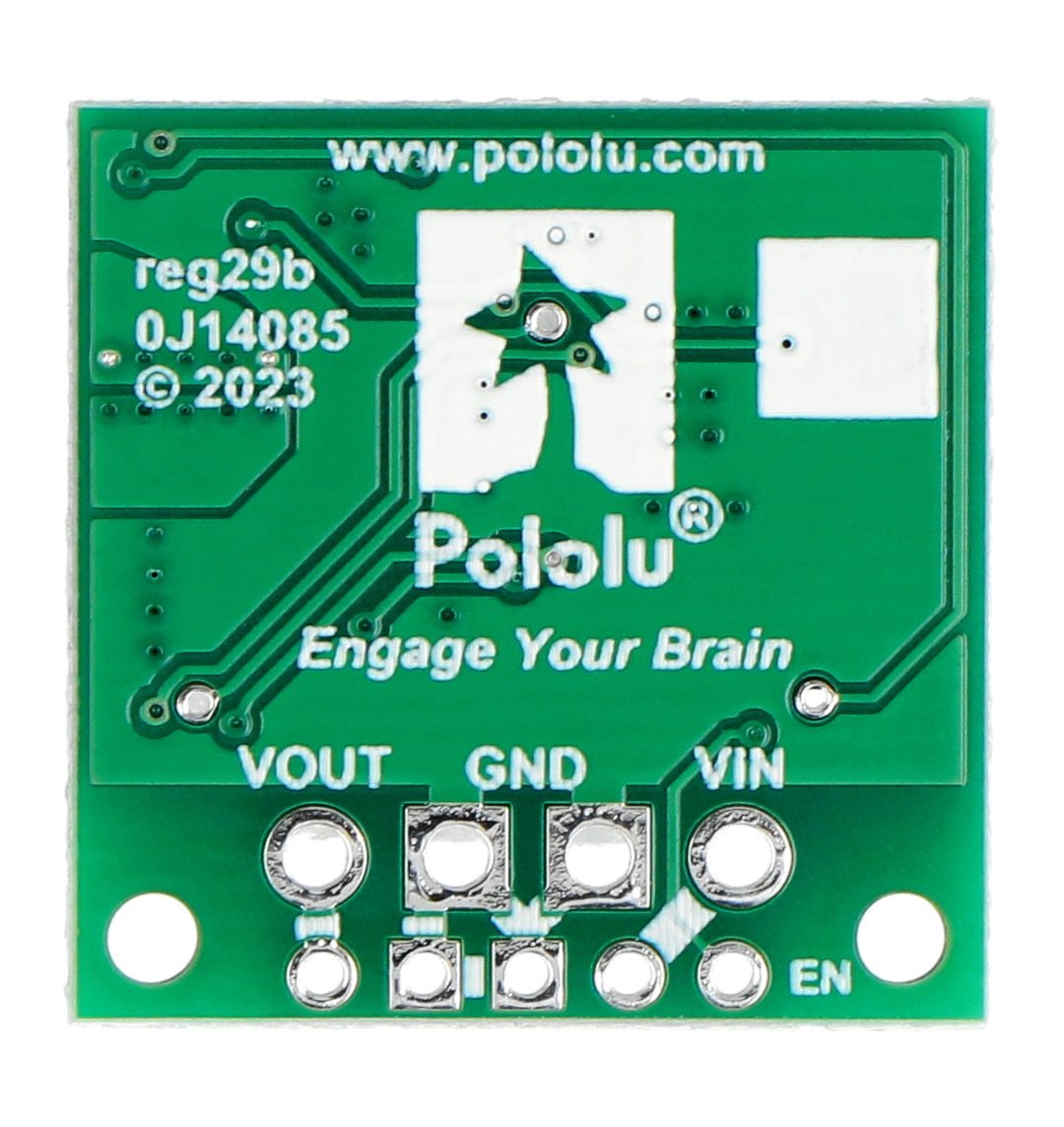

Wyprowadzenia przetwornicy S13V25F9.
Produkt posiada szereg zabezpieczeń ochronnych.
Specyfikacja techniczna przetwornicy S13V25F9
- Typ urządzenia: przetwornica step-up / step-down
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 9 V (z dokładnością 4%)
- Typowy maksymalny prąd wyjściowy w trybie ciągłym: 2,5 A
- Zakres maksymalnego prądu wyjściowego w trybie ciągłym: od 1 A do 3 A, w zależności od napięcia wejściowego, temperatury i innych czynników
- Maksymalny prąd wyjściowy: 5,1 A
- Zakres prądu spoczynkowego: od 10 mA do 30 mA (od 2 µA do 10 µA , jeśli urządzenie zostanie wyłączone)
- Częstotliwość przełączania: ok. 500 kHz
- Sprawność układu: od 85% do 95%
- Zabezpieczenia: przed odwrotnym napięciem do 20 V, przeciążeniem, przepięciem, podnapięciem i przegrzaniem
- Wymiary: 22,9 x 22,9 x 9,7 mm
