S7V8F5 - przetwornica step-up/step-down - 5V 1A - Pololu 2123

Indeks: PLL-01428 EAN: 5904422305765

Moduł przetwornicy impulsowej. Napięcie wejściowe 2,7 V do 11,8 V. Napięcie wyjściowe: 5 V. Maksymalny prąd wyjściowy 1 A. Wymiary: 11,5 x 16,5 x 2,54 mm

S7V8F5 - przetwornica step-up/step-down - 5V 1A - Pololu 2123
39,00 zł
31,71 zł netto
Zapłać później
Dostawa 1 szt. zaplanowana na 2024-07-01
Oczekiwanie na dostawę
Producent: Pololu

Opis produktu: S7V8F5 - przetwornica step-up/step-down - 5 V 1 A

Przetwornica S7V8F3 to impulsowy regulator napięcia typu step-up/step-down (buck-boost). Konwertuje napięcie wejściowe 2,7 V - 11,8 V na wartość wyjściową 5 V ze średnią sprawnością 80%. Napięcie wejściowe może być niższe, wyższe lub równe wartości wejściowej, co czyni układ funkcjonalnym i uniwersalnym. Elastyczność napięć wejściowych sprawia, że układ doskonale spisuje się w systemach zasilanych bateriami, gdzie wymagana jest stabilność napięcia zasilania oraz jego niezależność od poziomu naładowania akumulatora.

Przykłady zastosowania

  • Utrzymanie stabilnego napięcia 5 V w układach zasilanych z koszyka z czterema bateriami NiMh (paluszkami), które w pełni naładowane dają napięcie ok. 6, częściowo rozładowane poniżej 5 V.
  • Zasilanie układów napięciem 5 V z pojedynczej celi Li-Po podczas całego cyklu rozładowywania baterii.
  • Zasilania układów 5 V z baterii 9 V, która częściowa rozładowana może dawać napięcie poniżej wymaganego.

W standardowym zastosowaniu układ pozwala na pobór prądu do 1 A w trybie step-down, czyli kiedy napięcie zasilania jest wyższe niż pożądane napięcie wyjściowe. Gdy napięcie wejściowe jest niższe od wyjściowego (tryb step-up), wydajność prądowa przetwornicy maleje zgodnie w wykresem umieszczonym na rysunku poniżej.

Sposób użycia

Moduł posiada cztery wyprowadzenia: napięcie wejściowe VIN, napięcie wyjściowe VOUT, masę GND oraz pin SHDN przełączający układ w stan czuwania.

  • VIN - napięcie wejściowe od 2,7 V do 11,8 V. Przy niższym napięciu regulator nie uruchomi się. Wyższe może trwale uszkodzić układ.
  • GND - potencjał masy.
  • VOUT - napięcie wyjściowe 5 V
  • SHDN - podanie stanu niskiego (poniżej 0,4 V) przełącza układ w stan niskiego poboru energii. Pobór prądu w trybie uśpienia zależny jest od rezystora (100 kΩ) podciągającego SHDN do VIN i wynosi 10 uA na volt. Przykładowo gdy napięcie zasilania VIN wynosi 5 V, układ będzie pobierał prąd o natężeniu 50 uA.



Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń to 2,54 mm (popularne złącza goldpin). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub wlutować w dedykowaną płytkę drukowaną.

Wydajność prądowa przetwornicy w funkcji napięcia wejściowego

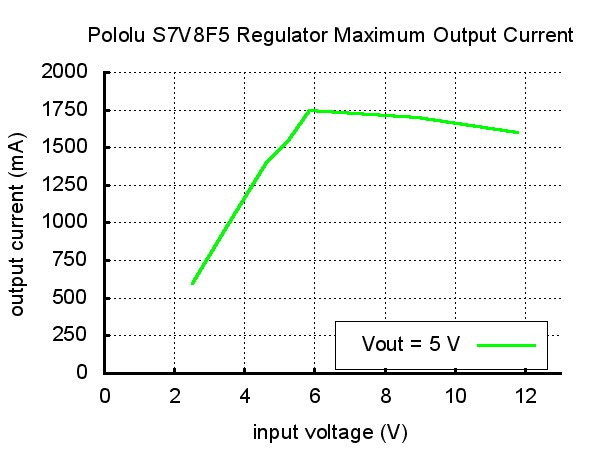

Wykres przedstawia zależność maksymalnej wydajności prądowej od napięcia wejściowego.

Sprawność regulatora dla napięcia wyjściowego 5 V.

Sprawność przetwornicy

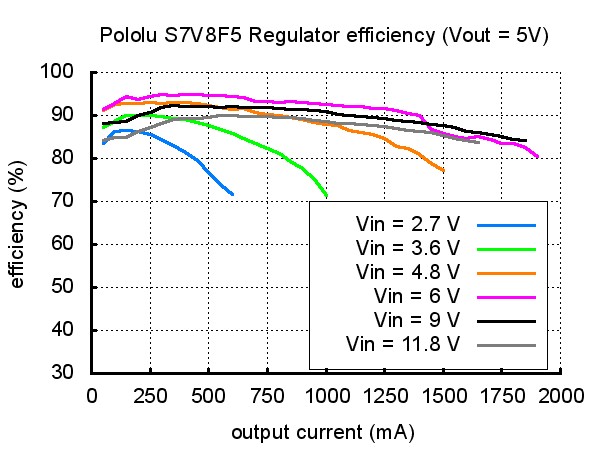

Sprawność definiowana jest jako stosunek mocy wejściowej do mocy wyjściowej (Pout/Pin). Parametr ten ma szczególne znaczenie przy zasilaniu bateryjnym, kiedy ważne jest aby układ działał jak najdłużej na pojedynczym ładowaniu. Sprawność przetwornicy zależy od natężenia przepływającego prądu oraz napięcia wejściowego (wykres poniżej). Średnio jest na poziomie 80-95%, co pozwala wykorzystać praktycznie maksimum energii z akumulatora.

Skoki napięcia (szpilki)

W obwodach elektronicznych prąd startowy może powodować występowanie tzw. szpilek czyli nagłych skoków napięcia do wartości powyżej ustalonego poziomu. Jeśli amplituda szpilki przekroczy wartość dopuszczalna regulatora, może on ulec zniszczeniu. Dlatego też, jeśli układ będzie zasilany napięciem powyżej 9 V lub obciążenie będzie miało wysoką indukcyjność, zalecamy wlutowanie kondensatora o wartości 33 uF lub wyższej jak najbliżej układu pomiędzy VIN a GND.

Specyfikacja przetwornicy Pololu S7V8F5

  • Napięcie wejściowe: od 2,7 V do 11,8 V
  • Maksymalny prąd wyjściowy:
    • 1 A (step-down)
    • 0,5 A (step-up)
  • Napięcie wyjściowe: 5 V
  • Zabezpieczenie temperaturowe
  • Zabezpieczenie przeciwzwarciowe
  • Wymiary: 11,5 x 16,5 x 2,54 mm
  • Masa: 0,6 g (bez złącz)

Długość 17 mm
Szerokość 12 mm
Wysokość 3 mm
Napięcie zasil. od 2.7 V
Napięcie zasil. do 11.8 V
Napięcie wyjścia od 5.0 V
Napięcie wyjścia do 5.0 V
Napięcie wyjściowe nominalne 5.0 V
Wydajność prąd 1.0 A
Stabilizator - Typ impulsowy
Stabilizator - Rodzaj step-up/down
Szerokość opakowania 7.5 cm
Wysokość opakowania 0.7 cm
Głębokość opakowania 8.5 cm
Masa opakowania 0.002 kg
