Opis produktu: S13V10F5 - przetwornica step-up/step-down - 5V 1A - Pololu 4083
Przetwornica napięcia step-up/ step-down o napięciu wyjściowym 5 V i wydajności prądowej 1 A. Zakres napięcie wejściowego wynosi od 2,8 V do 22 V. Ten rodzaj przetwornicy sprawia, że jest ona przydatna w w zastosowaniach, w których napięcie zasilania może się znacznie różnić, tak jak w przypadku akumulatorów. Wydajność regulatora wynosi od 85% do 95% i może dostarczyć ok. 1 A w zależności od napięcia wejściowego. Wyposażony został w blokadę podnapięciową, zabezpieczenie nadnapięciowe wyjścia oraz zabezpieczenie nadprądowe. Funkcja wyłączania przy zbyt wysokiej temperaturze pomaga również zapobiegać uszkodzeniom spowodowanym przegrzaniem, a funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe podczas uruchamiania.
Przetwornica step-up / step-down 5 V / 1 A.
Przetwornica 5 V / 1 A.Główne cechy przetwornicy step-up / step-down
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 5 V z dokładnością 3%
- Typowy maksymalny prąd wyjściowy: 1 A
- Typowa sprawność: od 85% do 95%, w zależności od napięcia wejściowego i obciążenia
- Typowy prąd spoczynkowy: od 10 mA do 20 mA bez obciążenia
- Blokada podnapięciowa wejścia i zabezpieczenie przeciwprzepięciowe wejścia
- Funkcja miękkiego startu ogranicza prąd rozruchowy i stopniowo zwiększa napięcie wyjściowe
- Zabezpieczenie nadprądowe i odcięcie przed przegrzaniem
- Stała częstotliwość przełączania: ~500 kHz
- Kompaktowy rozmiar: 8,9 x 12,1 x 4,2 mm
Wyprowadzenia modułu

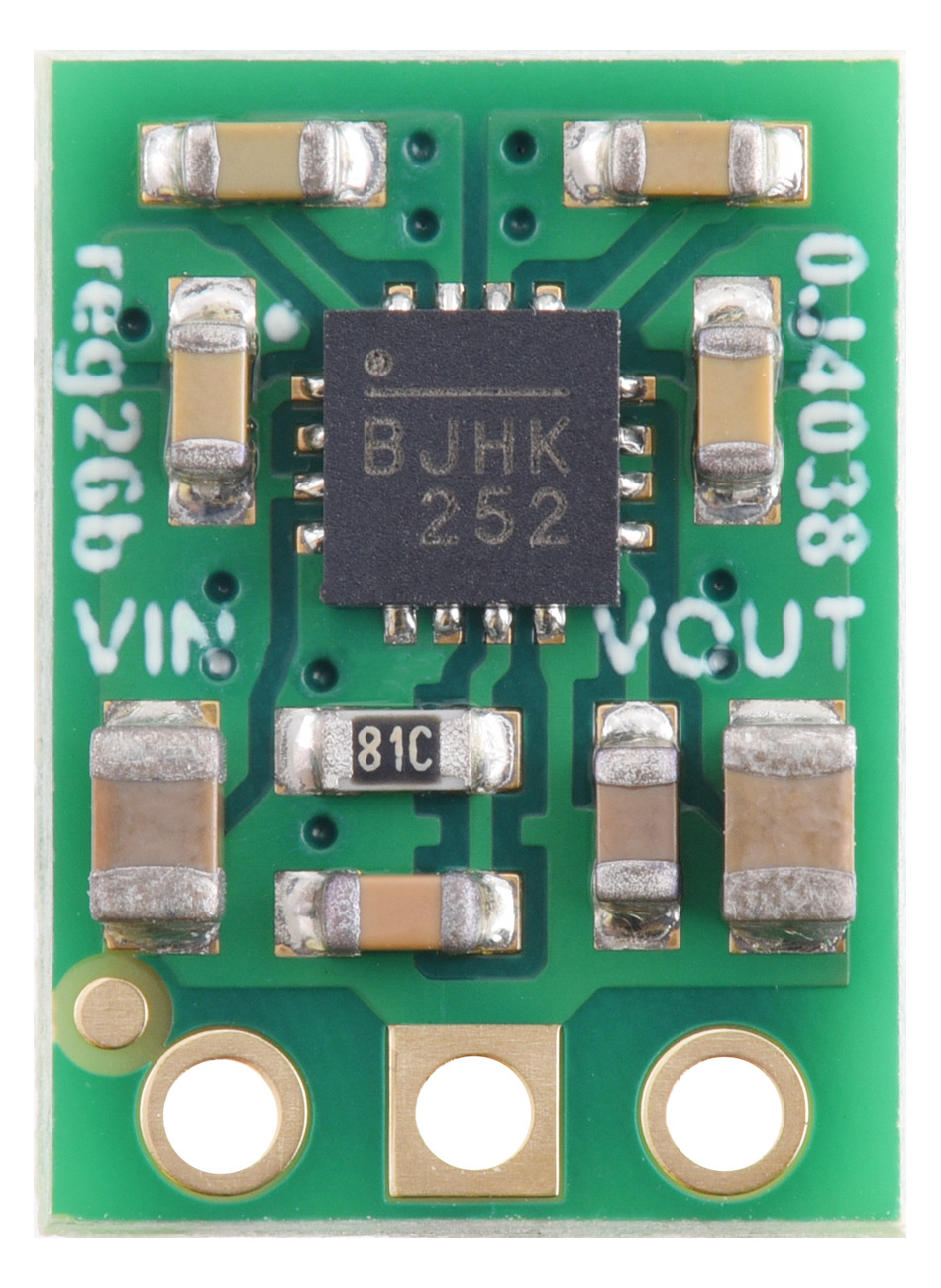

Moduł wyposażony został w trzy złącza: napięcie wejściowe (VIN), masa (GND) oraz napięcie wyjściowe (VOUT). Napięcie wejście (VIN) służy do zasilania przetwornicy napięciem od 2,8 V do 22 V. Na złączu VOUT znajduje się napięcie wyjściowe 5 V z przetwornicy. W zestawie znajduje się listwa goldpin do samodzielnego wlutowania. Za jej pomocą można moduł wpiąć bezpośrednio w płytkę stykową.

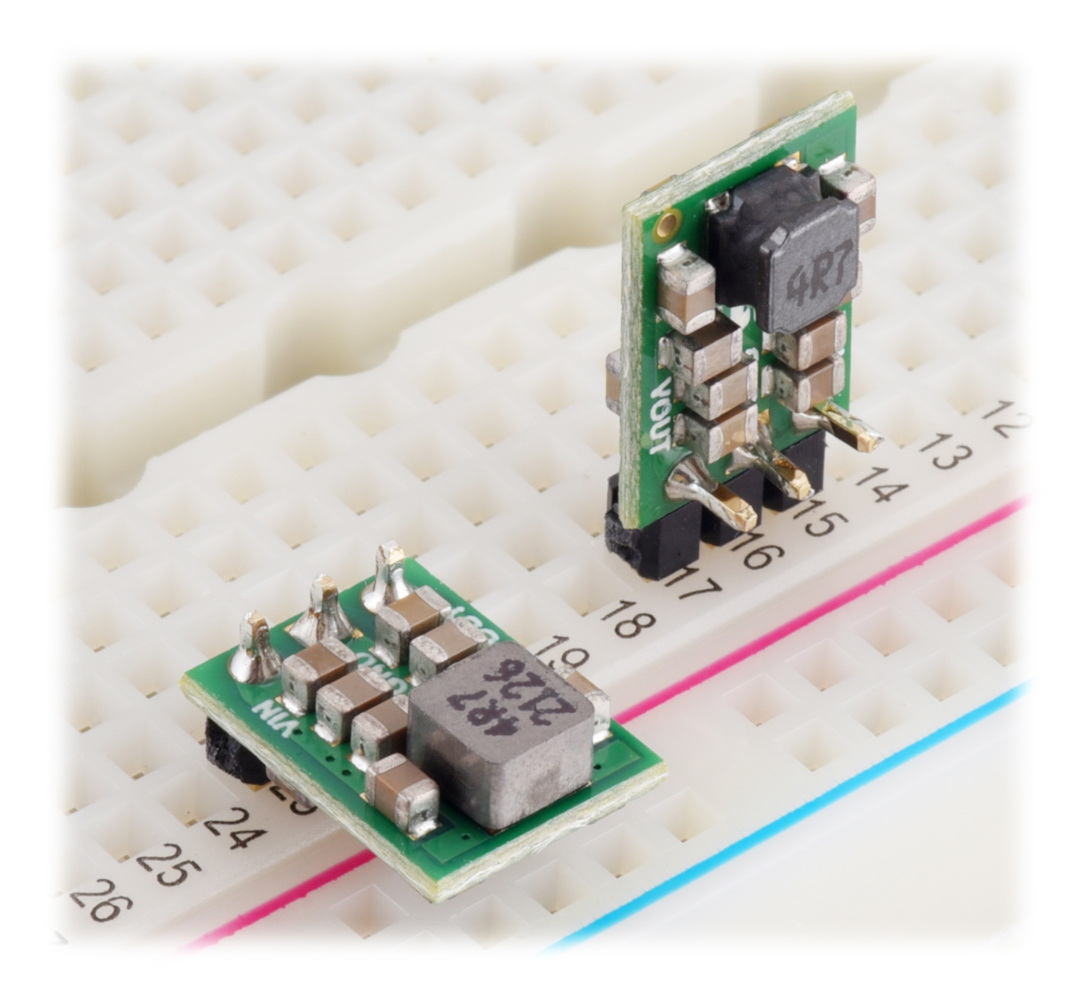

Przetwornica wpięta w płytkę stykową.

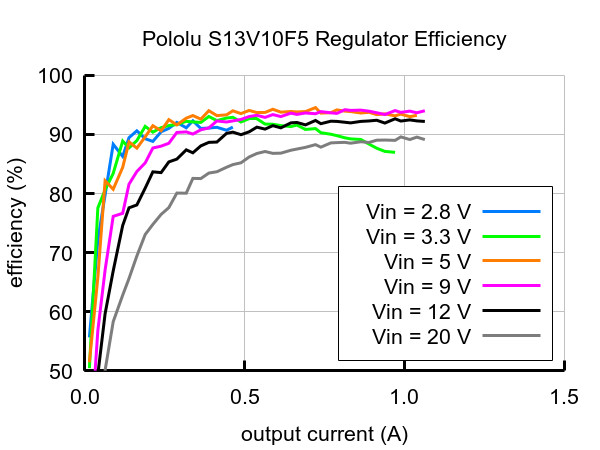

Wydajność przetwornicy Pololu.Typowa wydajność przetwornicy
Sprawność przetwornicy definiowana jako (wyjście zasilania) / (wejście zasilania), jest ważną miarą jej wydajności, zwłaszcza gdy chodzi o żywotność akumulatora lub wytwarzanie ciepła.
Maksymalny ciągły prąd wyjściowy
Maksymalny prąd wyjściowy osiągany przez regulator zmienia się wraz z napięciem wejściowym, ale także zależny jest od innych czynników, takich jak temperatura otoczenia, przepływ powietrza i pochłanianie ciepła. Wykres pokazuje maksymalne prądy wyjściowe, które regulator może dostarczyć w sposób ciągły w temperaturze pokojowej, bez przepływu powietrza i dodatkowego odprowadzenia ciepła.

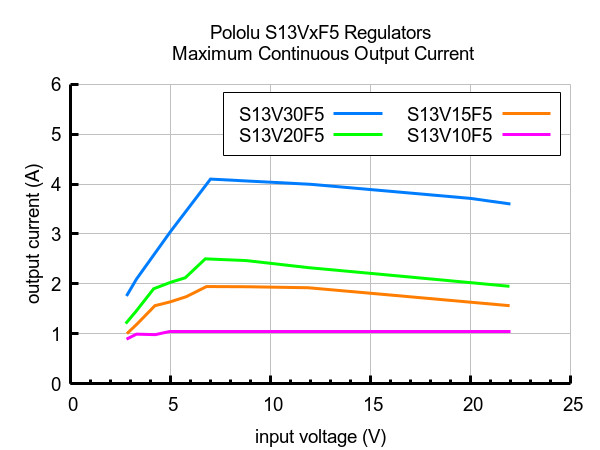

Maksymalny prąd wyjściowy.

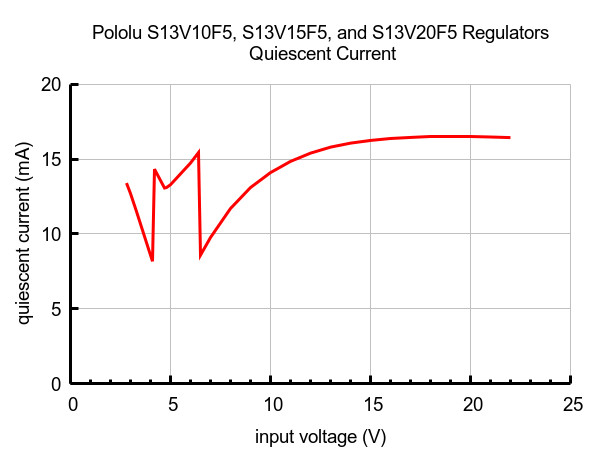

Pobór prądu.Prąd spoczynkowy układu
Prąd spoczynkowy to prąd, który przetwornica wykorzystuje do zasilania samej siebie, a wykres pokazuje to jako napięcie wejściowe.
Specyfikacja modułu przetwornicy step-up / step-down Pololu
- Napięcie wejściowe: od 2,8 V do 22 V
- Napięcie wyjściowe: 5 V
- Ciągły prąd wyjściowy: typowy 1 A
- Maksymalny prąd spoczynkowy: 20 mA

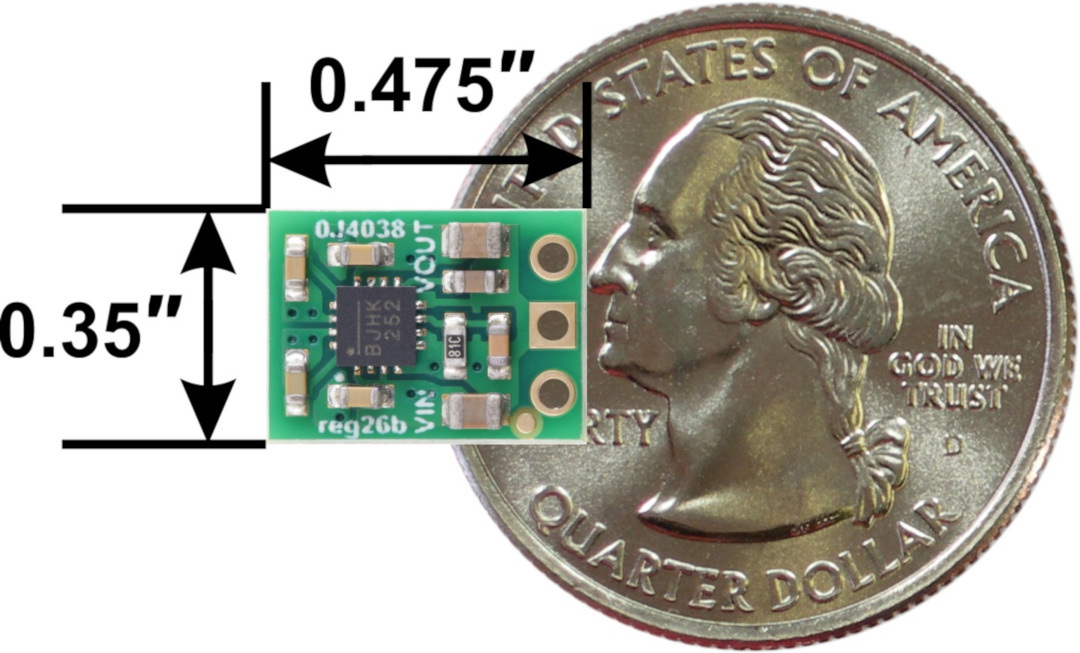

- Wymiary: 8,9 x 12,1 x 4,2 mm
- Masa: 0,6 g
W zestawie również złącza goldpin.
