Specyfikacja
- Napięcie wejściowe: od 3 V do 16 V
- Maksymalny prąd wyjściowy: 1,5 A
- Prąd spoczynkowy: 1 mA
- Napięcie wyjściowe: 3,3 V (może być zmienione na 5 V wykorzystując pin SEL)
- Zabezpieczenie przed zwarciem oraz zbyt wysoką tempoeraturą
- Odcięcie zbyt niskiego napięcia: 3 V
- Wymiary: 15 x 13 x 4 mm
- Masa: 0,7 g (bez złącz)
Opis produktu: S9V11F3S5C3 - przetwornica step-up/step-down - 3,3 V 1,5 A - z funkcją odcięcia przy niskim napięciu - Pololu 2873
Przetwornica służy do zasilania obwodów pracujących z napięciem 3,3 V. Układ posiada szeroki zakres napięć wejściowych, co sprawia, że doskonale sprawdza się w konstrukcjach zasilanych przy pomocy baterii. Zastosowanie S9V11F3S5C3 zapewnia stabilność zasilania podczas całego cyklu rozładowywania akumulatora. W celu podniesienia niezawodności moduł wyposażony został w zabezpieczenie przeciw zwarciowe oraz układ automatycznego odcięcia zasilania gdy przekroczona zostanie dopuszczalna temperatura pracy lub napięcie minimalne.
|
W naszej ofercie również zestaw do budowy ładowarki do smartfonów wraz z instrukcją on-line. |
W zestawie znajdują się goldpiny do samodzielnego przylutowania.
Sposób użycia

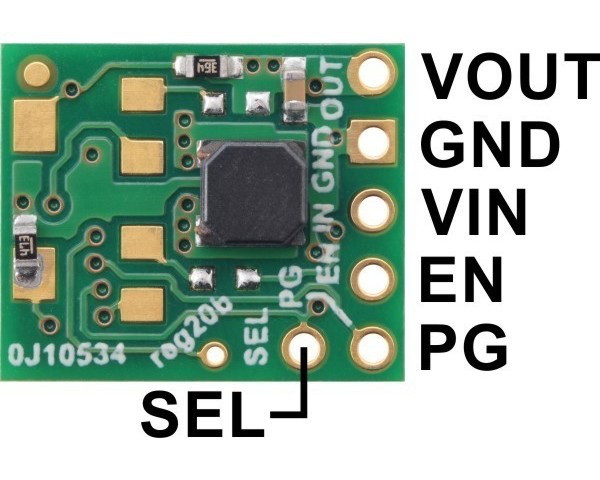

Moduł jest niezwykle prosty w obsłudze, posiada trzy podstawowe wyprowadzenia:
- VIN - napięcie wejściowe z zakresu od 3 V do 16 V. Przy niższym moduł nie załączy się, wyższe może uszkodzić układ.
- GND - Masa układu.
- VOUT - napięcie wyjściowe 5 V.
Dodatkowe wyprowadzenia:
- EN - wejście Enable. Włącza układ po podaniu napięcia ponad 0,8 V. Jest połączone przez dzielnik napięcia z VIN, dzięki czemu odcina zasilanie przy napięciu VIN poniżej 3 V.
- PG - wskaźnik jakości napięcia. Wyjście typu open-drain, ustawia się w stan niski, gdy moc spada poniżej 90 % napięcia nominalnego, także gdy pin EN jest w stanie niskim. Powraca do stanu wysokiego po przekroczeniu mody 95 %. Posiada wysoką impedancję, wymaga użycia rezystora podciągającego.
- SEL - wyjście może być zasilane napięciem od 1,1 V do 16 V, aby zmienić wyjście VOUT na 5 V. Ustawienie SEL w stanie niskim lub niepodłączone ustawia VOUT na 3,3 V. Aby ustawić na stałe 5 V należy przylutować przewód jak na poniższym rysunku.
Dopuszczalny zakres napięć wejściowych wynosi od 3 V do 16 V. Przy niższej wartości regulator nie załączy się. Wyższe napięcie może uszkodzić układ.
Złącza są odpowiednio podpisane na płytce. Raster wyprowadzeń to 2,54 mm (popularne złącza goldpin). Moduł można wpiąć w płytkę stykową, podłączyć za pomocą przewodów lub wlutować w dedykowaną płytkę drukowaną.
Prąd wyjściowy
Maksymalne natężenie prądu jaki może płynąc przez układ zależy od wartości napięcia wejściowego. Zależność tą przedstaw wykres poniżej:
Maksymalny prąd wyjściowy w funkcji napięcia wejściowego.
Sprawność
Parametr ten ma szczególne znaczenie przy zasilaniu bateryjnym, kiedy ważne jest aby układ działał jak najdłużej na pojedynczym ładowaniu. Sprawność przetwornicy zależy od natężenia przepływającego prądu oraz napięcia wejściowego (wykres poniżej). Średnio jest na poziomie od 85 % do 95 %, co pozwala wykorzystać praktycznie maksimum energii z akumulatora.

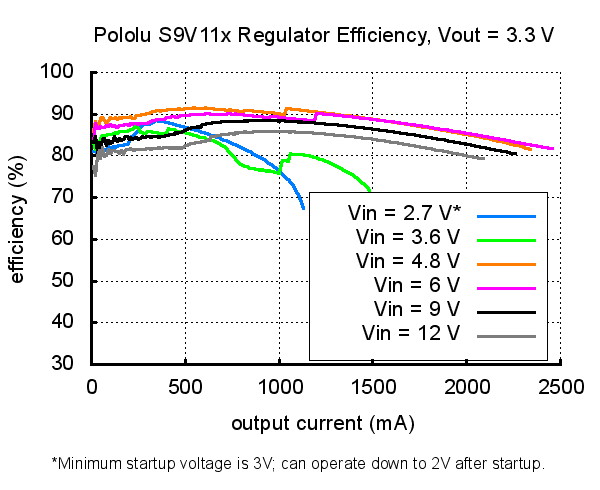

Sprawność przetwornicy w zależności od pobieranego prądu.
Skoki napięcia (szpilki)
W obwodach elektronicznych prąd startowy może powodować występowanie tzw. szpilek czyli nagłych skoków napięcia do wartości powyżej ustalonego poziomu. Jeśli amplituda szpilki przekroczy wartość dopuszczalna regulatora, może on ulec zniszczeniu. Dlatego też, jeśli układ będzie zasilany napięciem powyżej 9 V lub obciążenie będzie miało wysoką indukcyjność, zalecamy wlutowanie kondensatora o wartości 33 µF / 20 V lub wyższej jak najbliżej układu pomiędzy VIN a GND.
