Opis produktu: TCA9548A - moduł z multiplekserem I2C - Adafruit 2717
Moduł z multiplekserem TCA9548A, pozwala na podłączenie 8 odrębnych magistral cyfrowych I2C do jednego interfejsu, do każdej dostępne są odrębne piny SDx (linia danych magistrali x) oraz SCx (linia zegarowa magistrali x). Urządzenie pracuje z napięciem od 3 V do 5 V, wyjściowa magistrala I2C posiada możliwość zmiany adresu.
| Produkt kompatybilny z Arduino
Producent przygotował przewodnik użytkownika, który zawiera szczegółowy opis urządzenia oraz przykład podłączenia z Arduino. |

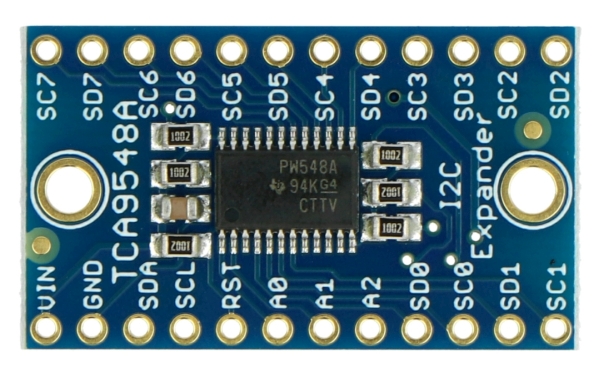

TCA9548A - moduł z multiplekserem I2C - Adafruit 2717.
Podłączenie modułu
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm - w zestawie). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. Arduino) za pomocą przewodów.
| Pin | Opis |
|---|---|
| VIN | Napięcie zasilania od 3 V do 5 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa wyjściowej / głównej magistrali I2C. |
| SDA | Linia danych wyjściowej / głównej magistrali I2C. |
| RST | Reset aktywowany stanem niskim. Domyślnie podciągnięty do napięcia VIN poprzez rezystor. |
|
A0 A1 A2 |
Wyprowadzania służące do zmiany adresu magistrali głównej I2C. Domyślnie podciągnięte do masy tworzą adres 0x70. Podając odpowiednio stan wysoki można zamienić adres z zakresu od 0x71 do 0x77. |
| SCx | Linie zegarowe wejściowych / pobocznych / multipleksowanych magistral I2C. |
| SDx | Linie danych wejściowych / pobocznych / multipleksowanych magistral I2C. |
Specyfikacja modułu z multiplekserem I2C
- Napięcie zasilania: od 3 V do 5 V
- Multiplekser: TCA9548A (dokumentacja)
- Komunikacja wejściowa: magistrala I2C
- Możliwość zmiany adresu magistrali wejściowej I2C od 0x70 do 0x77
- Możliwość przełączania 8 odrębnych magistral I2C
- Wyprowadzenia: złącza goldpin raster 2,54 mm (w zestawie do samodzielnego wlutowania)
- Wymiary płytki: 31 x 18 x 3 mm
- Masa: ok. 2 g
Szczegóły w dokumentacji technicznej.
