Opis produktu: Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - Adafruit 5663
Multiplekser wyprodukowany przez firmę Adafruit, wyposażony w układ PCA9546, który stanowi zamiennik popularnie stosowanego układu TCA9548A. Moduł umożliwia podłączenie aż 4 odrębnych magistral cyfrowych I2C do jednego interfejsu mikrokontrolera. Adres magistrali I2C zajmowany przez multiplekser to 0x70, można go także konfigurować w zakresie od 0x70 do 0x77 za pomocą zworek umieszczonych w tylnej części modułu. Wyprowadzeniami są pola lutownicze, rozmieszczone parzyście po obu stronach płytki, do których należy przylutować zawarte w zestawie złącza.

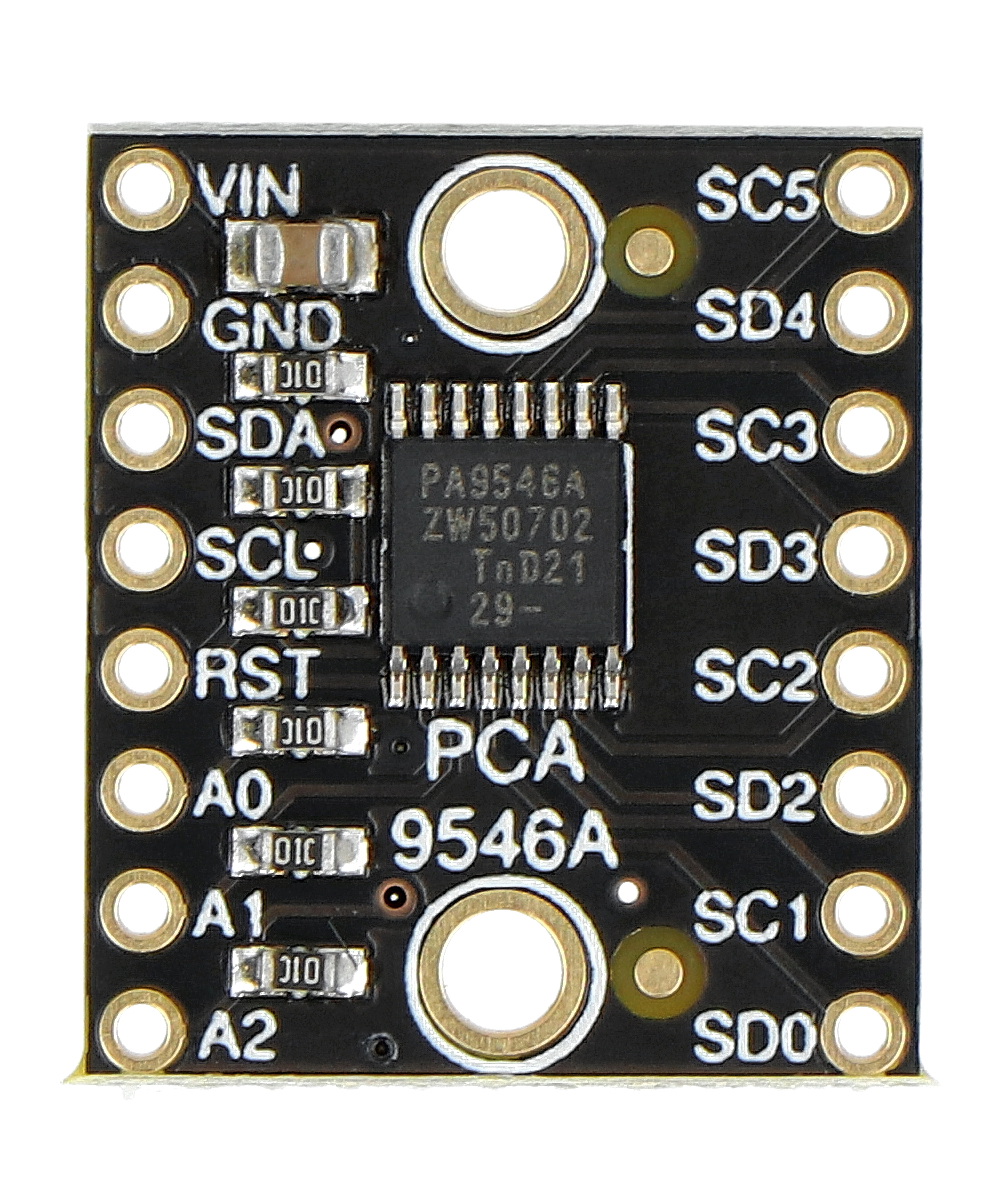

Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - Adafruit 5663.

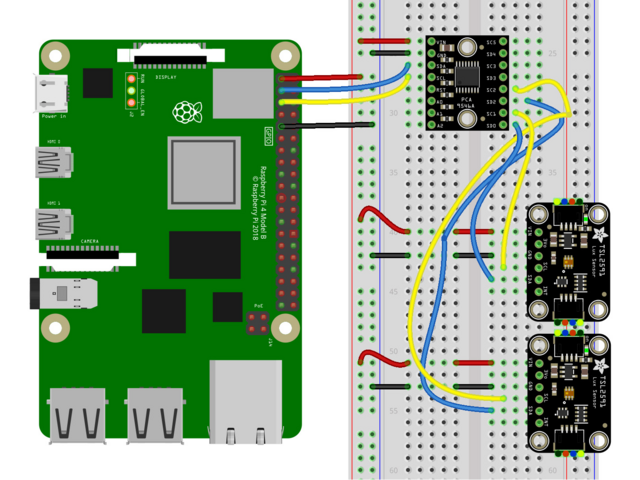

Przykładowy schemat połączeń. Przedmiotem sprzedaży jest wyłącznie ekspander wyprowadzeń - Raspberry Pi, przewody, płytkę stykową oraz urządzenia peryferyjne należy nabyć osobno.
Schemat połączeń i opis wyprowadzeń
Wyprowadzeniami modułu są pola lutownicze, do których należy przylutować zawarte w zestawie złacza goldpin. Następnie należy połączyć wyprowadzenia zgodnie z zależnościami poniżej:
- VIN - pin zasilania 3 V (przewód czerwony)
- GND - masa układu (przewód czarny)
- SCL - linia zegara magistrali I2C (przewód żółty)
- SDA - linia danych magistrali I2C (przewód niebieski)
Produkt kompatybilny z Arduino i Raspberry Pi!
Producent przygotował przewodnik użytkownika, który zawiera szczegółowy opis wyprowadzeń oraz przykładowy kod programu - sprawdź!
Specyfikacja techniczna modułu
- Typ: ekspander wyprowadzeń z multiplekserem
- Wbudowany układ: PCA9546
- Ilość kanałów: 4
- Interfejs komunikacyjny: magistrala I2C
- Adres magistrali: 0x70, z możliwością zmiany adresu w zakresie od 0x70 do 0x77
- Napięcie zasilania: od 3 V do 5 V
- Wyprowadzenia: pola lutownicze
- Wymiary płytki: 20,5 x 17,7 x 2,6 mm
- Masa: 2,3 g
Zawartość zestawu
- Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546
- Listwa goldpin 1x16 - raster 2,54 mm

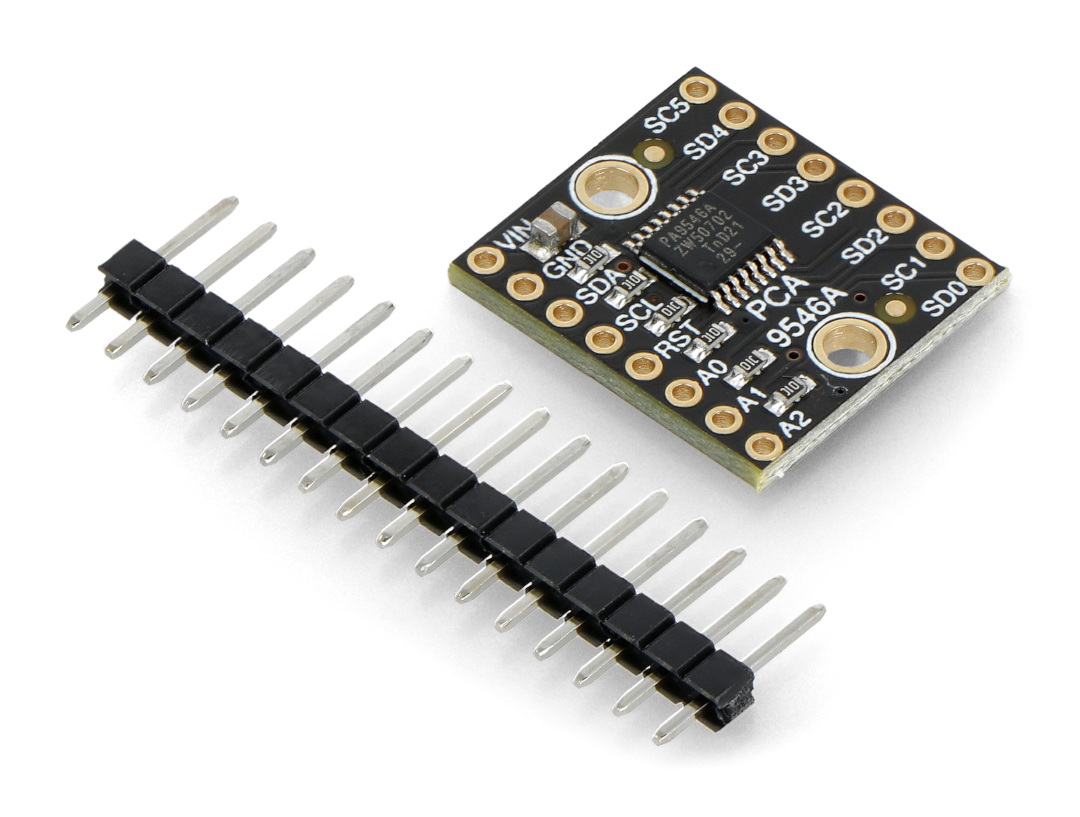

Elementy wchodzące w skład zestawu.
