Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664

Indeks: ADA-22545
Moduł z multiplekserem wyprodukowany przez firmę Adafruit i wyposażony w układ PCA9546, który stanowi zamiennik popularnie stosowanego układu TCA9548A. Moduł umożliwia podłączenie aż 4 odrębnych magistral cyfrowych I2C do jednego interfejsu mikrokontrolera. Adres magistrali I2C zajmowany przez multiplekser to 0x70, można go także konfigurować w zakresie od 0x70 do 0x77 za pomocą zworek umieszczonych w tylnej części modułu. Wyprowadzeniami są złącza STEMMA QT / Qwiic, rozmieszczone parzyście po obu stronach płytki.
Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - STEMMA QT / Qwiic -...
22,90 zł
18,62 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664

Moduł z multiplekserem wyprodukowany przez firmę Adafruit i wyposażony w układ PCA9546, który stanowi zamiennik popularnie stosowanego układu TCA9548A. Moduł umożliwia podłączenie aż 4 odrębnych magistral cyfrowych I2C do jednego interfejsu mikrokontrolera. Adres magistrali I2C zajmowany przez multiplekser to 0x70, można go także konfigurować w zakresie od 0x70 do 0x77 za pomocą zworek umieszczonych w tylnej części modułu. Wyprowadzeniami są złącza STEMMA QT / Qwiic, rozmieszczone parzyście po obu stronach płytki.

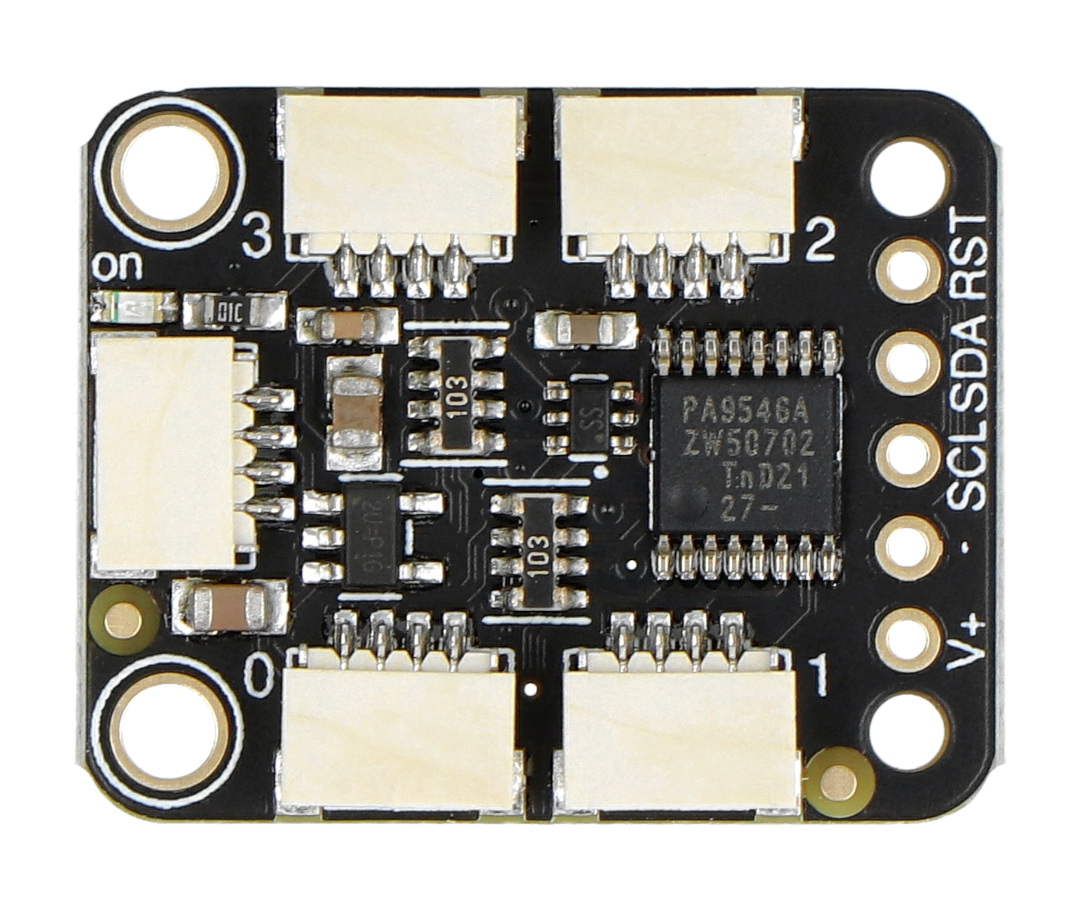

Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - STEMMA QT / Qwiic - Adafruit 5664.

Przykładowy schemat połączeń. Przedmiotem sprzedaży jest wyłącznie ekspander wyprowadzeń - Raspberry Pi, przewody oraz urządzenia peryferyjne należy nabyć osobno.

Schemat połączeń i opis wyprowadzeń

Wyprowadzeniami modułu są złącza STEMMA QT / Qwiic, które umożliwiają szybkie łączenie z urządzeniami peryferyjnymi bez konieczności lutowania. Należy połączyć wyprowadzenia zgodnie z zależnościami poniżej:

  • VIN - pin zasilania 3 V (przewód czerwony)
  • GND - masa układu (przewód czarny)
  • SCL - linia zegara magistrali I2C (przewód żółty)
  • SDA - linia danych magistrali I2C (przewód niebieski)

Produkt kompatybilny z Arduino i Raspberry Pi!

Producent przygotował przewodnik użytkownika, który zawiera szczegółowy opis wyprowadzeń oraz przykładowy kod programu - sprawdź!

Specyfikacja techniczna modułu

  • Typ: ekspander wyprowadzeń z multiplekserem
  • Wbudowany układ: PCA9546
  • Ilość kanałów: 4
  • Interfejs komunikacyjny: magistrala I2C
  • Adres magistrali: 0x70, z możliwością zmiany adresu w zakresie od 0x70 do 0x77
  • Napięcie zasilania: od 3 V do 5 V lub 3 V / 500 mA
  • Wyprowadzenia: złącza STEMMA QT / Qwiic
  • Wymiary płytki: 25,3 x 20,3 x 4,8 mm
  • Masa: 2,5 g

Zawartość zestawu

  • Ekspander wyprowadzeń - 4-kanałowy - z multiplekserem I2C - PCA9546 - STEMMA QT / Qwiic
  • Listwa goldpin 1x6 - raster 2,54 mm

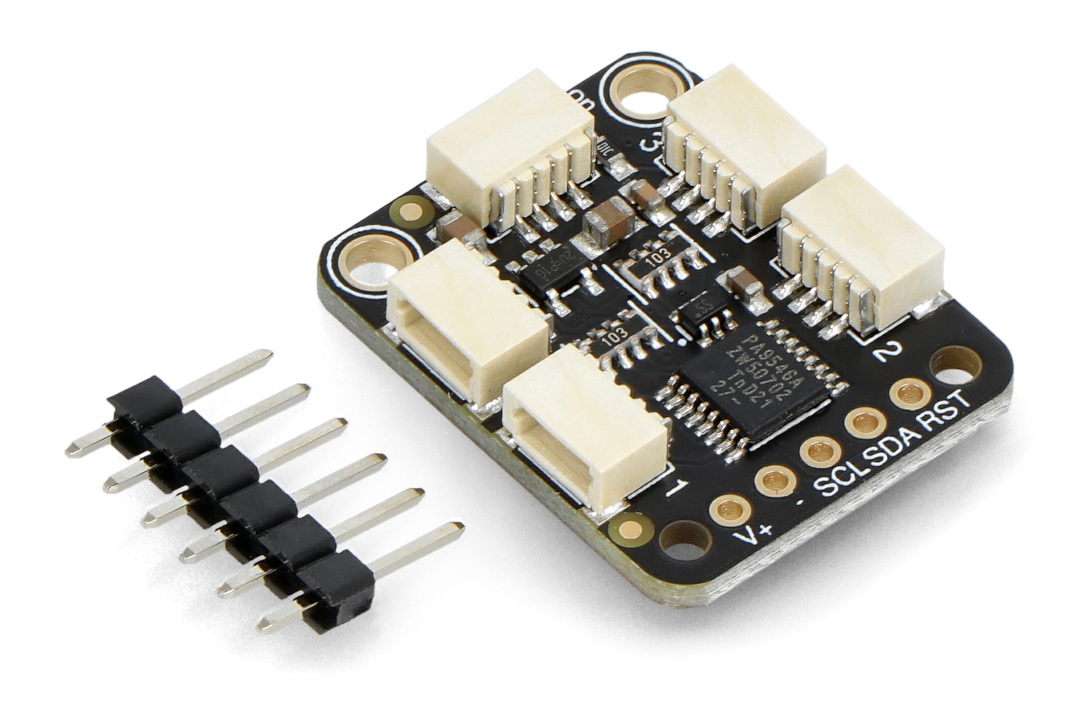

Elementy wchodzące w skład zestawu.

Elementy wchodzące w skład zestawu.

Ilość kanałów 4
Interfejs I2C
Moduł - typ Multiplekser
Szerokość opakowania 7.5 cm
Wysokość opakowania 11.5 cm
Głębokość opakowania 1 cm
Masa opakowania 0.004 kg
