DFRobot Gravity - cyfrowy multiplekser I2C - 8-kanałowy

Indeks: DFR-12628 EAN: 6959420914173

Moduł z multiplekserem pozwalającym na podłączenie 8 odrębnych magistral cyfrowych I2C do jednego interfejsu, do każdej dostępne są odrębne piny SDA (linia danych magistrali) oraz SCL (linia zegarowa magistrali). Urządzenie pracuje z napięciem od 3 V do 5 V.

DFRobot Gravity - cyfrowy multiplekser I2C - 8-kanałowy
35,90 zł
29,19 zł netto
Zapłać później
Producent: DFRobot
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: DFRobot Gravity: cyfrowy multiplekser I2C - 8-kanałowy

Moduł serii Gravity z multiplekserem pozwalającym na podłączenie 8 odrębnych magistral cyfrowych I2C do jednego interfejsu, do każdej dostępne są odrębne piny SDA (linia danych magistrali) oraz SCL (linia zegarowa magistrali). Urządzenie pracuje z napięciem od 3 V do 5 V, wyjściowa magistrala I2C posiada możliwość zmiany adresu z domyślnego 0x70 aż po 0x77. Teoretycznie istnieje możliwość przyłączenia nawet 8 multiplekserów co pozwoli na kontrolowanie aż 64 urządzeń poprzez jeden interfejs i2C minikomputera. W zestawie znajduje się również przewód przystosowany do nakładki DFRobot Gravity IO Expansion Shield oraz 4-pinowe złącze goldpin.

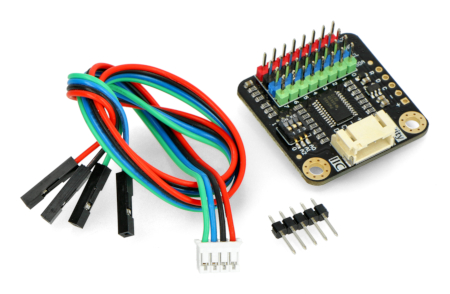

multiplexer gravity

Wyprowadzenia i schemat połączeń

Układ posiada cztery wyprowadzenia na specjalnym złączu do którego przewód znajduje się w zestawie.

dfrobot multiplexer i2c

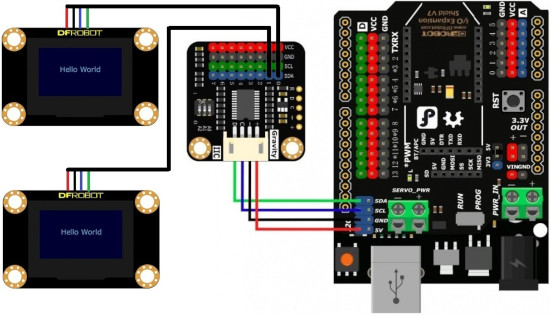

Przykład podłączenia modułu z nakładką DFRobot Gravity.

Pin Opis
VCC Napięcie zasilania: od 3,3 V do 5 V.
GND Masa układu.
SCL Linia zegarowa interfejsu I2C.
SDA Linia danych interfejsu I2C.

Specyfikacja techniczna multipleksera I2C

  • Układ: TCA9548A
  • Napięcie zasilania: od 3,3 V do 5 V
  • Typ złącza: PH2.0-4P
  • Interfejs: I2C (IIC)
  • Zegar I2C: 100K, 400K
  • Ilość portów I2C: 8
  • Domyślny adres I2C: 0x70
  • Zakres adresów I2C: od 0x70 do 0x77
  • Wymiary: 32 x 32 mm

Moduł - typ Multiplekser
Szerokość opakowania 5.7 cm
Wysokość opakowania 2.5 cm
Głębokość opakowania 6.3 cm
Masa opakowania 0.017 kg
