Opis produktu: DFRobot Gravity - moduł z pamięcią EEPROM - I2C - 256 kB

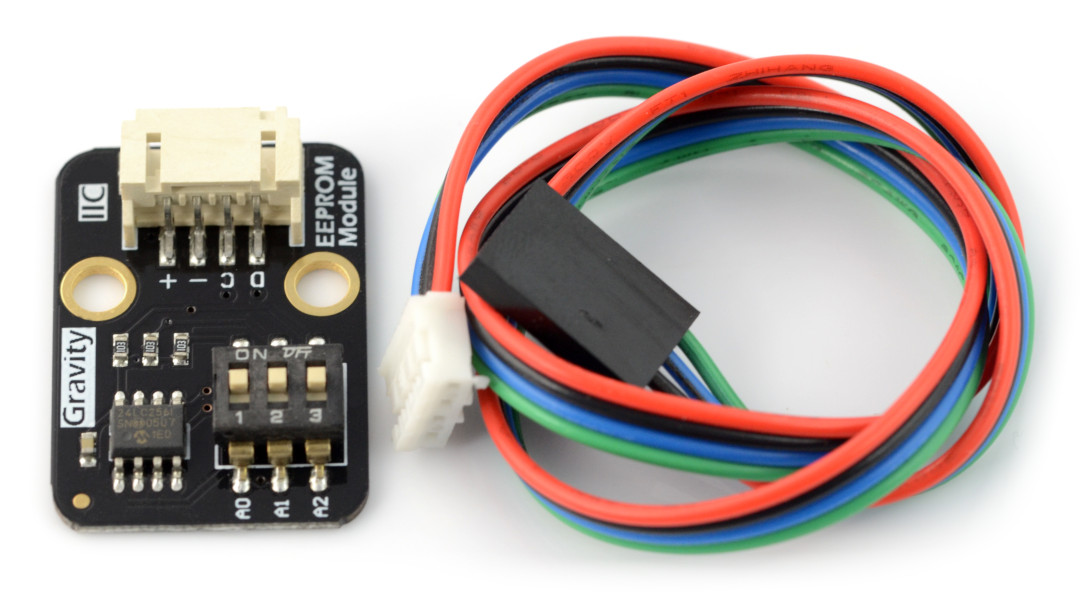

Moduł EEPROM z serii Gravity pozwalający na rozszerzenie pamięci na dane o 256 kB w Arduino oparty na układzie 24LC256 firmy Microchip Techonogy Inc. Komunikuje się poprzez interfejs I2S, zasilany jest napięciem od 2,5 V do 5,5 V. Pamięć EEPROM charakteryzuje się niemal nieskończoną ilością cykli odczytu oraz bardzo niskim poborem energii. Dane zachowywanie są również po zaniku zasilania. W zestawie znajduje się również przewód przystosowany do nakładki DFRobot Gravity IO Expansion Shield.
Wyprowadzenia i przykładowy schemat połączeń
Układ posiada cztery wyprowadzenia na specjalnym złączu do którego przewód znajduje się w zestawie.

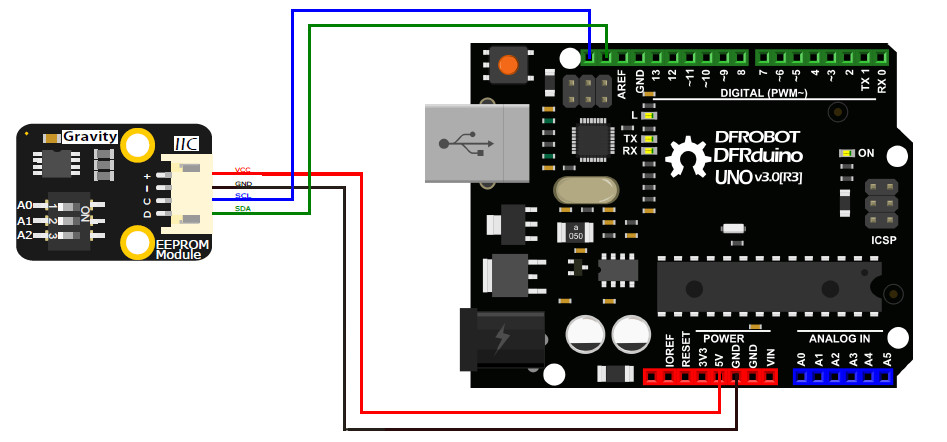

Przykład podłączenia modułu z Arduino Uno.
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania: od 2,5 V do 5,5 V. |
| GND | Masa układu. |
| SCL | Linia zegarowa interfejsu I2C. |
| SDA | Linia danych interfejsu I2C. |
Specyfikacja techniczna modułu z pamięcią EEPROM
- Napięcie zasilania: od 2,5 V do 5,5 V
- Układ: 24LC256
- Ilość dostępnej pamięci EEPROM: 32 K x 8 (256 Kbit)
- Pobór prądu podczas odczytu: maksymalnie 400 uA przy 5,5 V i częstotliwości 400 kHz
- Pobór prądu podczas spoczynku: maksymalnie 1 uA przy 3,6 V
- Interfejs: I2C
- Temperatura pracy: od -40 ℃ do 125 ℃
- Wymiary: 30 x 21,05 mm
- Otwory montażowe: 3,5 mm
- Masa: 10 g
