Opis produktu: Moduł z multiplekserem analogowo-cyfrowym 74HC4051 - SparkFun BOB-13906
Moduł z 8-kanałowym multiplekserem CD74HC4051, pozwala na podłączenie aż 8 sygnałów do jednego wyprowadzenia analogowego. Układ może funkcjonować jako demultiplekser oraz pracować z sygnałami cyfrowymi. Oznacza to, że z jednego pinu można wyprowadzić 8 sygnałów lub do jednego pinu można podłączyć 8 czujników. Moduł zasilany jest napięciem od 2 V do 10 V.

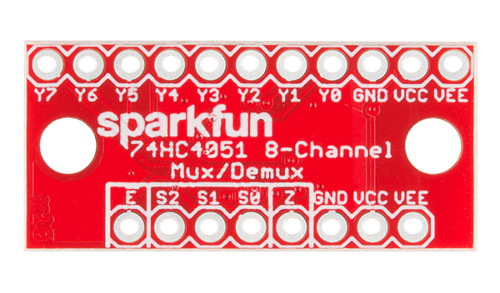

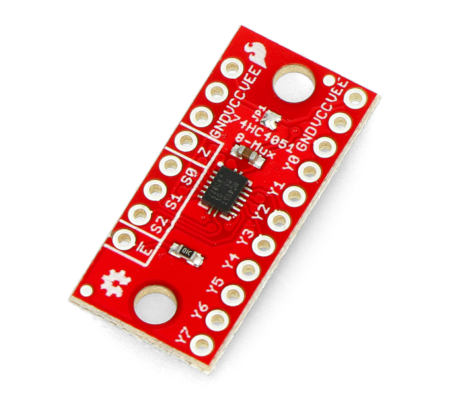

Moduł z multiplekserem analogowo-cyfrowym 74HC4051 - SparkFun BOB-13906.
Specyfikacja modułu z multiplekserem analogowo-cyfrowym 74HC4051 - SparkFun BOB-13906
- Napięcie zasilania: od 2 V do 10 V
- 8 kanałów kontrolowanych przez 3 wejścia (wybór binarny)
- Wsparcie dwubiegunowego zasilania (np. +/- 5 V)
- Opcjonalne wejście Enable
- Zestaw nie zawiera listwy goldpin, można ją nabyć osobno i samodzielnie przylutować.
Wyprowadzeniami są pola lutownicze, umożliwiające wlutowanie złącz goldpin (raster 2,54 mm). Dzięki nim możliwie jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów.
Podłączenie
Układ multipleksera/demultipleksera działa jak przełącznik. Kieruje sygnał ze wspólnego wyprowadzenia oznaczonego jako Z do jednego z 8 kanałów (Y0-Y7). Może funkcjonować także w odwrotnym kierunku, czyli przekazywać sygnał z jednego z 8 kanałów na wyjście wspólne. Moduł pracuje poprawnie zarówno dla sygnałów cyfrowych jak i analogowych - wartość napięcia nie może przekraczać zasilania (VCC).
Aby sterować multiplekserem należy podłączyć cyfrowe wyprowadzenia S0 - S3 i podać odpowiedni adres binarny. Szczegóły w dokumentacji.
Moduł pracuje także z sygnałami cyfrowymi. Oznacza to, że można go używać do przełączania interfejsów komunikacyjnych. Przykładowo, podłączając jedno wyprowadzenie szeregowe TX można komunikować się z 8 odbiornikami RX. Podobnie z magistralą I2C, SPI i innymi.
