Opis produktu: Czujnik siły nacisku okrągły 5mm (0,25'') - krótkie złącze
Czujnik zmniejsza swoją rezystancje, gdy siła przyłożona do okrągłej końcówki narasta. Dzięki temu zjawisku oraz wykorzystaniu mikrokontrolera z przetwornikiem analogowo-cyfrowym, można skonstruować czujnik mierzący siłę nacisku. Pomiar może być wyświetlany, np. na wyświetlaczu LCD.
Przy braku działania siły na sensor, rezystancja wynosi około 1 MΩ. Położenie kilku gramów zmienia rezystancje do wartości kilku kΩ. Pomiary są bardzo stabilne, a wyniki powtarzalne, gdy przyłożona siła jest stała (nie ma problemów z histerezą).

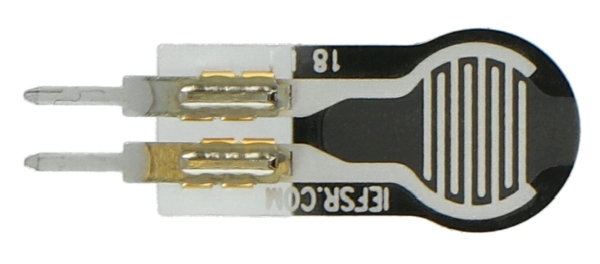

Czujnik siły nacisku okrągły 5mm (0,25'') - krótkie złącze - Pololu 2727.
Układ pomiarowy oraz wykresy zależności napięć i rezystancji od przyłożonej siły.
|
Produkt kompatybilny z Arduino W sieci można znaleźć tutorial wraz z przykładowym kodem dla Arduino w serwisie bildr. |
W ofercie także czujniki z długim złączem:
Specyfikacja czujnika siły nacisku
- Średnica zewnętrzna: 7,6 mm
- Średnica obszaru pomiarowego: 5 mm
- Masa: 0,1 g
Więcej szczegółów w dokumentacji.
