Gravity - cyfrowy czujnik nacisku 1 kg (10 N) - HX711 - zestaw do zbudowania wagi - DFRobot KIT0176

Indeks: DFR-20415 EAN: 6959420919437
Zestaw elementów do samodzielnego montażu, które pozwalają na wykonanie wagi elektronicznej. Zestaw zawiera cyfrowy czujnik nacisku, w postaci belki tensometrycznej, wykrywający nacisk od 1 g do 1 kg (o sile 10 N). Ponadto producent zawarł w nim także konwerter sygnału z wbudowanym układem HX711. Po zmontowaniu waga ma wymiary 120 x 100 x 30 mm.
Gravity - cyfrowy czujnik nacisku 1 kg (10 N) - HX711 - zestaw do zbudowania wagi - DFRobot KIT0176
145,00 zł
117,89 zł netto
Zapłać później
Dostawa 5 szt. zaplanowana na 2024-03-18
Oczekiwanie na dostawę
Producent: DFRobot
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Gravity - cyfrowy czujnik nacisku 1 kg (10 N) - HX711 - zestaw do zbudowania wagi - DFRobot KIT0176

Zestaw elementów do samodzielnego montażu, które pozwalają na wykonanie wagi elektronicznej. Zestaw zawiera cyfrowy czujnik nacisku, w postaci belki tensometrycznej, wykrywający nacisk od 1 g do 1 kg (o sile 10 N). Ponadto producent zawarł w nim także konwerter sygnału z wbudowanym układem HX711. Po zmontowaniu waga ma wymiary 120 x 100 x 30 mm.

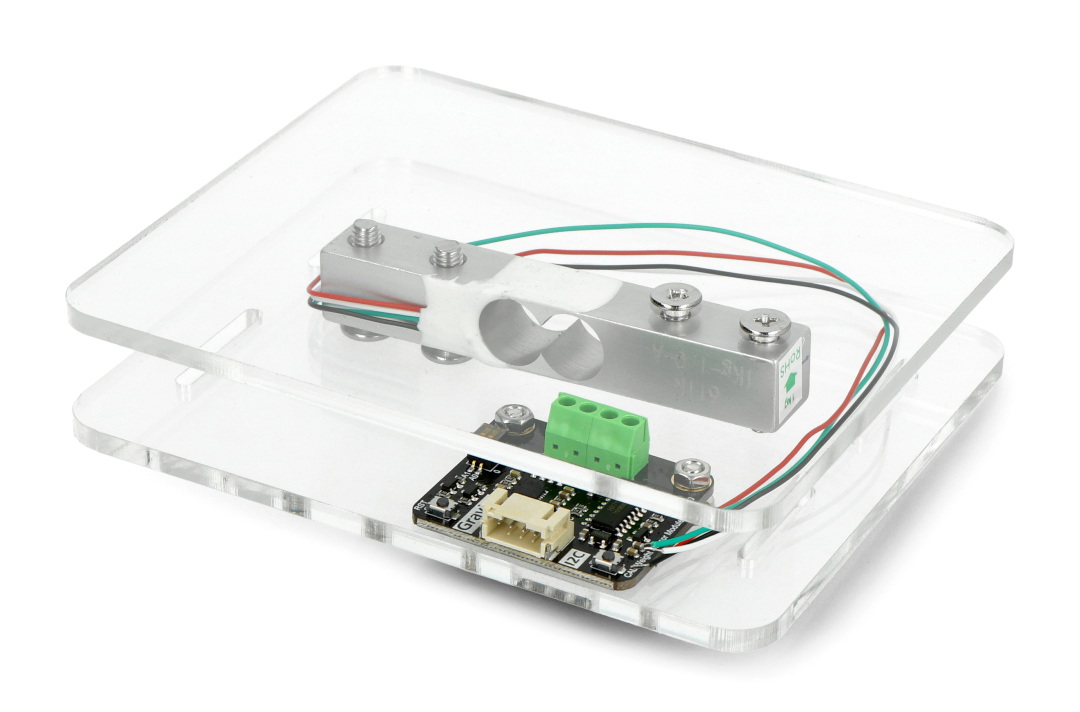

Zmontowany zestaw wagi z czujnikiem nacisku 1 kg (10 N) od DFRobot.

Zmontowany zestaw wagi z czujnikiem nacisku 1 kg (10 N) od DFRobot.

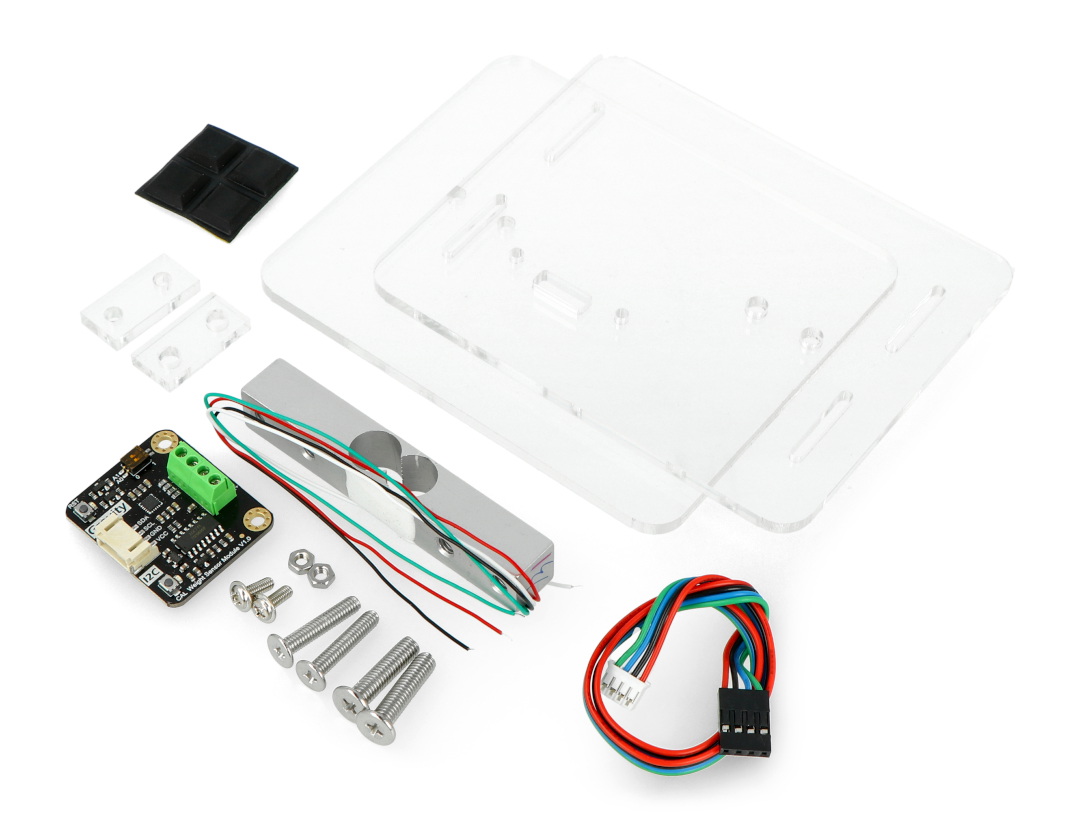

Elementy zestawu do budowy wagi od DFRobot.

Elementy zestawu do budowy wagi od DFRobot.

Cechy szczególne zestawu

  • Kompletne akcesoria, które pozwalają na wygodne i szybkie zbudowanie wagi
  • Wbudowany algorytm kalibracji - kalibracja wykonywana za pomocą jednego przycisku lub poprzez API, więcej na ten temat znajdziesz w przewodniku użytkownika
  • Kompatybilny z serią Arduino, micro:bit, ESP32, Raspberry Pi i innymi kontrolerami pracującymi z napięciem 3,3 V i 5 V
  • Znajduje zastosowanie jako prosta waga elektroniczna czy codzienna waga kuchenna

Zawartość zestawu

  • Czujnik nacisku - belka tensometryczna 1 kg (10 N)
  • Konwerter analogowo-cyfrowy
  • Przewód 4-pinowy ze złączem Gravity
  • Akrylowe nakładki do zbudowania wagi
  • Śrubki montażowe
    • M4x20 cm - 2 sztuki
    • M5x20 cm - 2 sztuki
    • M3x8 cm - 2 sztuki
  • Nóżki antypoślizgowe - 4 sztuki

Opis wyprowadzeń

  • VCC - pin zasilania
  • GND - masa układu
  • SCL - linia zegara interfejsu I2C
  • SDA - linia danych interfejsu I2C
  • CAL - przycisk automatycznej kalibracji
  • RST - przycisk reset
  • E+ - połączenie czujnika (zasilanie: przewód czerwony)
  • E- - połączenie czujnika (masa: przewód czarny)
  • S- - połączenie czujnika (przewód biały)
  • S+ - połączenie czujnika (przewód zielony)

Specyfikacja techniczna czujnika

  • Typ: czujnik nacisku
  • Rodzaj: cyfrowy
  • Zakres pomiarowy: od 1 g do 1000 g
  • Napięcie zasilania: 3,3 V / 5 V
  • Pobór prądu: < 20 mA
  • Wbudowany układ konwersji AD: HX711
  • Odchylenie syntezy: ± 0,2% g
  • Interfejs komunikacyjny: magistrala I2C
  • Adres interfejsu:  0x64 / 0x65 / 0x66 / 0x67
  • Wbudowany algorytm kalibracji za pomocą jednego przycisku
  • Kompatybilny z Arduino, micro:bit, ESP32, Raspberry Pi
  • Wymiary płytki: 37 x 31 mm
  • Całkowite wymiary wagi po złożeniu zestawu: 120 x 100 x 30 mm

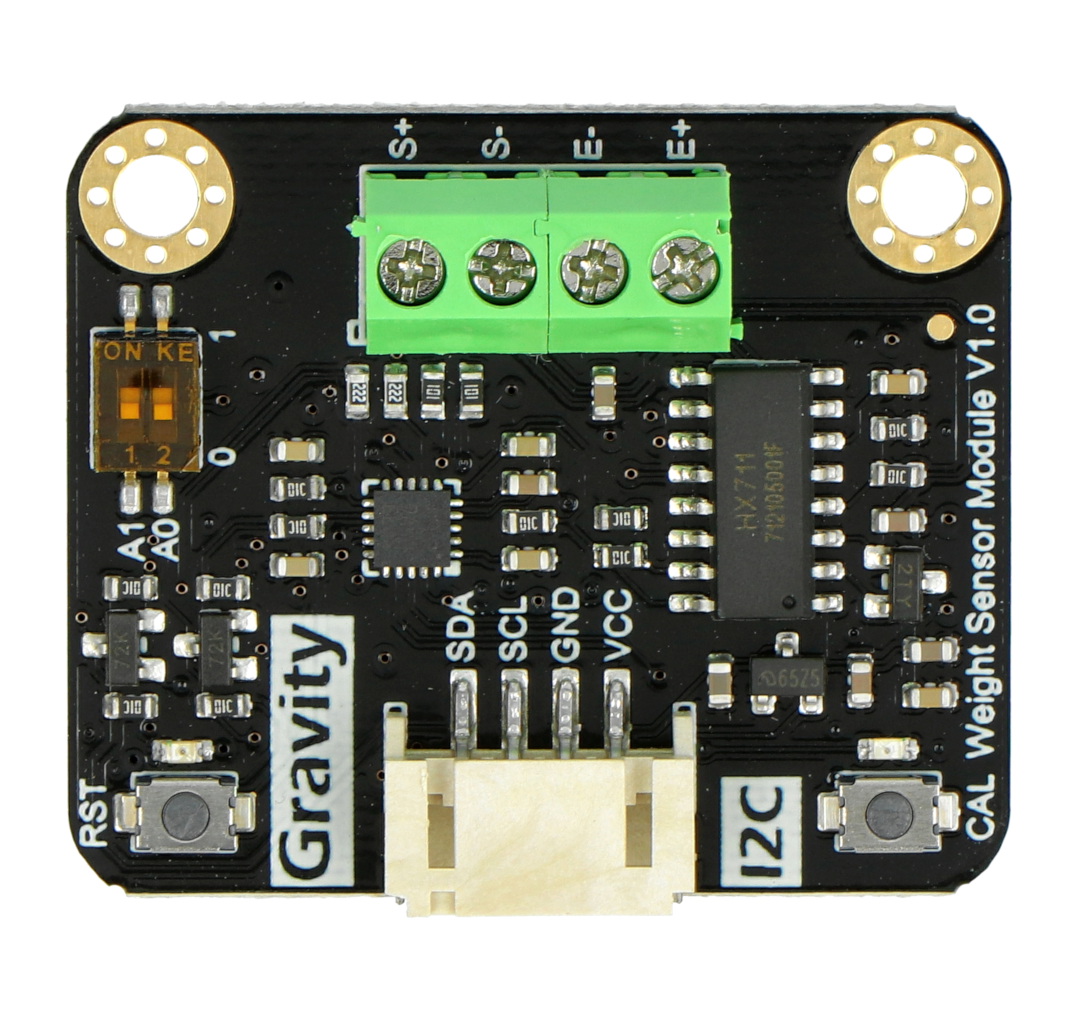

Konwerter analogowo-cyfrowy ze złączem Gravity.

Konwerter analogowo-cyfrowy ze złączem Gravity.

Do prawidłowej pracy wagi wymagane jest użycie płytki sterującej, której nie ma w zestawie: Arduino, Raspberry Pi, ESP32, micro:bit lub innej pracującej z napięciem 3,3 V lub 5 V.

Gravity - cyfrowy czujnik nacisku 1 kg (10 N) - HX711 - zestaw do zbudowania wagi - DFRobot KIT0176

Stworzony przez DFRobot zestaw do zbudowania wagi zawiera cyfrowy czujnik nacisku Gravity (zakres pomiarowy od 1 g do 1 kg), konwerter analogowo-cyfrowy, przezroczyste akrylowe nakładki, przewód ze złączem Gravity, nóżki antypoślizgowe oraz trzy rodzaje śrub montażowych.

Zestaw jest kompatybilny z większością popularnych płytek mikrokontrolerowych wykorzystujących napięcie 3,3 V lub 5 V i komunikujących się za pośrednictwem interfejsu I2C, w tym Arduino, Raspberry Pi, ESP32 czy BBC micro:bit.

Zbuduj własną wagę z zestawem DFRobot Gravity

W połączeniu z odpowiednią płytką sterującą, zestaw DFRobot z cyfrowym czujnikiem nacisku Gravity umożliwia zbudowanie własnej wagi elektronicznej, która może znaleźć zastosowanie na przykład jako waga kuchenna.

W naszej ofercie znajdziesz również pozostałe czujniki siły i krańcówki Gravity, a także inne elementy z tej serii - między innymi moduły z czujnikami, rozszerzenia komunikacji przewodowej i bezprzewodowej, przekaźniki, przyciski i joysticki, wyświetlacze, enkodery, potencjometry i wiele innych.

Moduł - typ Nacisku
Szerokość opakowania 9.5 cm
Wysokość opakowania 12 cm
Głębokość opakowania 1 cm
Masa opakowania 0.156 kg
