Opis produktu: DFRobot Gravity - cyfrowy czujnik nacisku 1 kg (10 N)
Czujnik nacisku dla Arduino działa w zakresie do 1 kg. Oparty na układzie HX711, posiada 24-bitowy konwerter analogowo-cyfrowy stworzony do skalowania wagi i kontrolowania aplikacji do bezpośredniego połączenia z belką tensometryczną.
Podłączenie
Moduł konwertera posiada cztery złącza śrubowe do podłączenia belki tensometrycznej. Napięcie zasilania konwertera wynosi od 2,6 V do 5,5 V. Podłączenie modułu do Arduino jest łatwiejsze dzięki zastosowanemu złączowi Gravity.

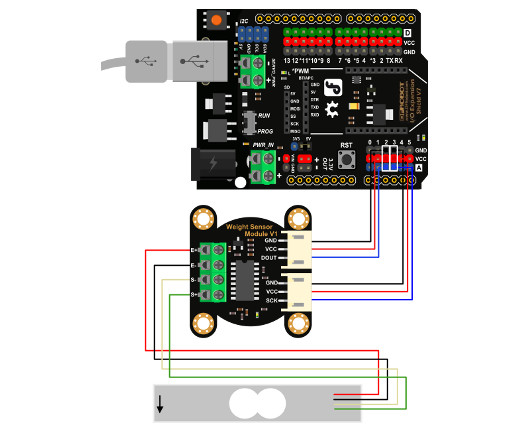

Przykład podłączenia z Arduino.
Specyfikacja
- Konwerter analogowo-cyfrowy:
- napięcie zasilania: od 2,6 V do 5,5 V
- układ: HX711
- dwa kanały wejściowe
- aktywny niski poziom szumów PGA z wybieralnym wzmocnieniem 32,64 i 128
- regulator napięcia dla ogniw oraz zasilacza analogowego ADC
- oscylator niewymagający zewnętrznych elementów
- Power-on-Reset
- proste sterowanie cyfrowe i interfejs szeregowy: sterowanie za pomocą pinów, nie wymaga programowania
- do wyboru wyjściowy zakres danych 10 SPS lub 80 SPS
- temperatura pracy: od -40 °C do 85 °C
- Belka tensometryczna:
- napięcie pracy: od 5 V do 15 V
- zakres pomiarowy: 1 kg (ok. 10 N)
- częstotliwość wyjściowa: 1 mV / V
- przesunięcie zerowe: 0,05 / 0,03 % F.S
- temperatura przesunięcia zerowego: 0.05 / 0.03 % F.S / 10 °C
- wyjście zerowe: ± 0.1 mV/V
- impedancja wejściowa: 1055 Ω ±15 Ω
- impedancja wyjściowa: 1000 Ω ±15 Ω
- przeciążenie: 200 % F.S
- wyjście: analogowe
- wymiary: 38 x 33 mm

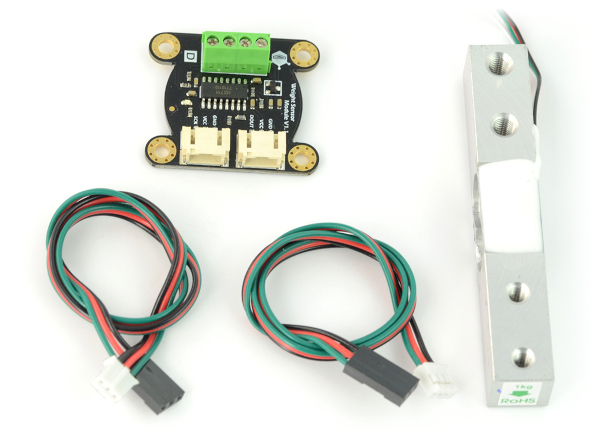

DFRobot Gravity - cyfrowy czujnik nacisku 1 kg (10 N).
Zestaw zawiera
- 1x belka tensometryczna
- 1x konwerter analogowo-cyfrowy
- 2x przewód Gravity
