Opis produktu: MPR121 - czujnik dotyku Gator Breakout - 12-kanałowy - pojemnościowy - STEMMA QT / Qwiic - Adafruit 4830

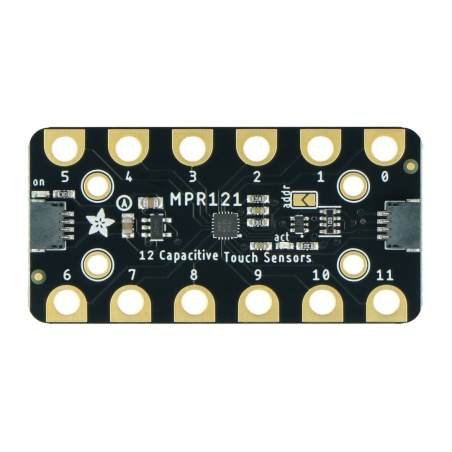

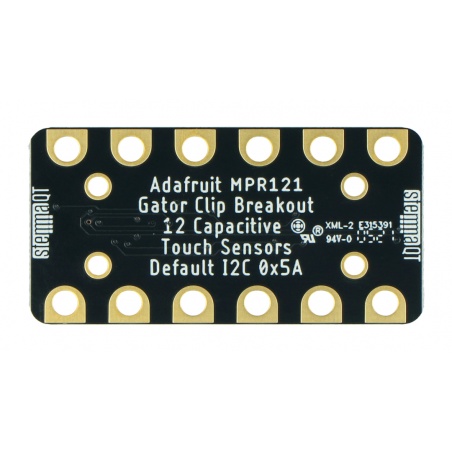

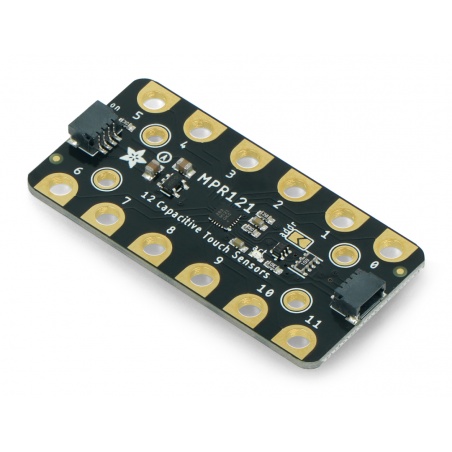

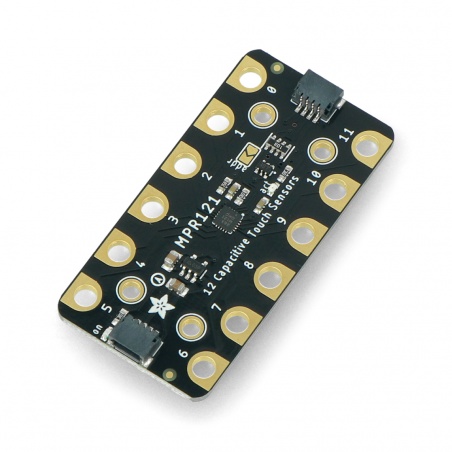

Czujnik Gator Breakout umożliwia wykrywanie dotyku Został wyposażony w układ MPR121. Wykonany w technologii pojemnościowej, udostępnia użytkownikowi 12-kanałów, które pozwalają na uzyskanie 12 niezależnych pomiarów. Do każdego kanału można podłączyć, za pomocą przewodów krokodylkowych, indywidualne touchpady i panele dotykowe. Moduł jest kompatybilny z popularnym mikrokontrolerem Arduino oraz płytkami pochodnymi, takimi jak np. płytka Metro. Współpracuje także z Raspberry Pi. Do komunikacji wykorzystuje magistralę I2C o adresie 0x5A.
Produkt kompatybilny z Arduino
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika oraz dokumentacja techniczna układu MPR121.
Schemat podłączenia czujnika Gator Breakout z płytką Metro. Płytka Metro nie wchodzi w skład zestawu, można ją kupić osobno w naszym sklepie.
Opis wyprowadzeń czujnika Gator Breakout
Czujnik został wyposażony w złącze STEMMA QT / Qwiic, które umożliwia szybkie i wygodne podłączenie elementu z modułem mikrokontrolera. Schemat znajdujący się na zdjęciu obok przedstawia sposób podłączenia Gator Breakout z płytką Metro, która jest odpowiednikiem popularnej płytki Arduino.
- VIN - pin zasilania napięciem w zakresie od 3 V do 5 V DC.
- GND - masa układu.
- SCL - pin linii zegarowej magistrali I2C.
- SDA - pin linii danych magistrali I2C.
Specyfikacja techniczna
- Kompatybilny z Arduino i Raspberry Pi
- Układ: MPR121
- Technologia: pojemnościowa
- Ilość kanałów: 12
- Interfejs komunikacyjny: I2C
- Adres interfejsu: 0x5A
- Złącza: STEMMA QT / Qwiic
- Wymiary: 51 x 25,2 x 4,5 mm
W naszej ofercie znajdziesz również inne czujniki, które umożliwią Ci rozbudowę projektu wedle indywidualnych potrzeb, a także papierowe czujniki dotyku, które mogą stać się uzupełnieniem do Gator Breakout.

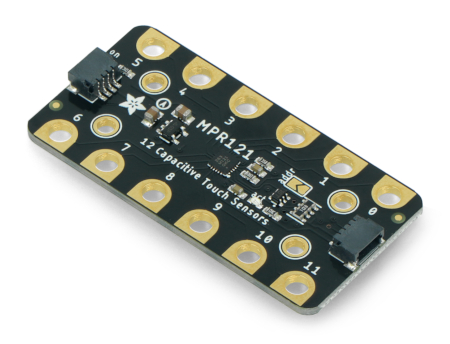

12-kanałowy czujnik dotyku Gator Breakout wyprodukowany przez firmę Adafruit.
