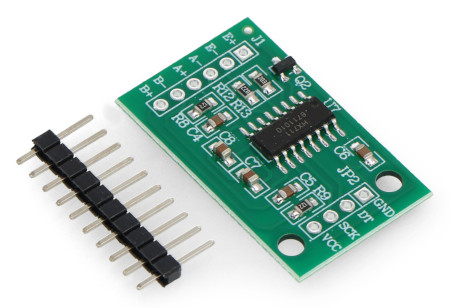

HX711 - wzmacniacz do belki tensometrycznej

Indeks: DNG-12479 EAN: 5904422319366

Wzmacniacz operacyjny przeznaczony do obsługi belek tensometrycznych. Układ zasilany jest napięciem od 2,6 V do 5,5 V, komunikuje się poprzez dwuprzewodową magistralę: linię danych i linię zegarową.

HX711 - wzmacniacz do belki tensometrycznej
7,90 zł
6,42 zł netto
Czas oczekiwania: 4-6 tyg.
Chwilowo niedostępny
Producent: OEM

Opis produktu: HX711 - wzmacniacz do belki tensometrycznej

Wzmacniacz operacyjny przeznaczony do obsługi belek tensometrycznych. Układ zasilany jest napięciem od 2,6 V do 5,5 V, komunikuje się poprzez dwuprzewodową magistralę: linię danych i linię zegarową. Do zestawu dołączono także złącza goldpin, które należy przylutować w pola lutownicze.

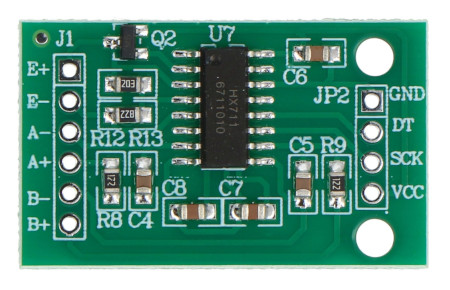

Podłączenie wzmacniacza i opis wyprowadzeń

Czujniki tensometryczne obsługiwane są poprzez tzw. mostek Wheatstone'a czyli przewody połączone w następujący sposób:

  • E+ (Excitation+) - wzbudzenie dodatnie lub VCC (zasilanie)
  • E- (Excitation-) - wzbudzenie ujemne lub GND (masa)
  • A- / A+ - - wzmocnienie dodatnie, sygnał dodatni lub wyjście dodatnie
  • B- / B+ - wzmocnienie ujemne, sygnał ujemny lub wyjście ujemne





Do komunikacji z mikrokontrolerem, np. płytką Arduino układ wykorzystuje dwie linie: CLK oraz DAT.



Pin Opis
VCC Napięcie zasilania od 2,6 V do 5,5 V.
DAT Linia danych magistrali komunikacyjnej.
CLK Linia zegarowa magistrali komunikacyjnej.
GND Masa układu.

E+
E-

A-

A+

B-

B+

Linie do podłączenia belki tensometrycznej. Opis znajduje się nad rysunkiem.



Produkt kompatybilny z Arduino



Specyfikacja techniczna wzmacniacza do belki tensometrycznej

  • Napięcie zasilania: od 2,6 V do 5,5 V
  • Liczba kanałów: 2
  • Przetwornik ADC: 24-bit
  • Przedwzmacniacz: nisko-szumowy 32 / 64 / 128
  • Częstotliwość odświeżana: 10 Hz / 80 Hz
  • Wyprowadzenia: otwory dla złącz goldpin - 2,54 mm (listwę w zestawie)
  • Temperatura pracy: od -20 °C do 85 °C
  • Wymiary modułu: 33 x 20 mm

Test 3
Szerokość opakowania 8 cm
Wysokość opakowania 1 cm
Głębokość opakowania 4 cm
Masa opakowania 0.004 kg

Wojciech

02/18/21

Pytanie: W jaki sposób przestawić układ w tryb 80Hz?
Odpowiedź: W celu przestawienia układu w tryb pracy 80 Hz należy podciągnąć pin 15 "RATE" do poziomu logicznego 1 (napięcia zasilania układu).
