HX711- wzmacniacz do belki tensometrycznej - SparkFun SEN-13879

Indeks: SPF-04283 EAN: 5903351247351

Wzmacniacz operacyjny przeznaczony do obsługi belek tensometrycznych. Układ zasilany jest napięciem od 2,7 V do 5,0 V, komunikuje się poprzez dwuprzewodową magistralę: linię danych i linię zegarową.

HX711- wzmacniacz do belki tensometrycznej - SparkFun SEN-13879
55,90 zł
45,45 zł netto
Zapłać później
Producent: SparkFun
Kompatybilny z: Arduino

Opis produktu: SparkFun HX711- wzmacniacz do belki tensometrycznej

Wzmacniacz operacyjny przeznaczony do obsługi belek tensometrycznych. Układ zasilany jest napięciem od 2,7 V do 5,0 V, komunikuje się poprzez dwuprzewodową magistralę: linię danych i linię zegarową.

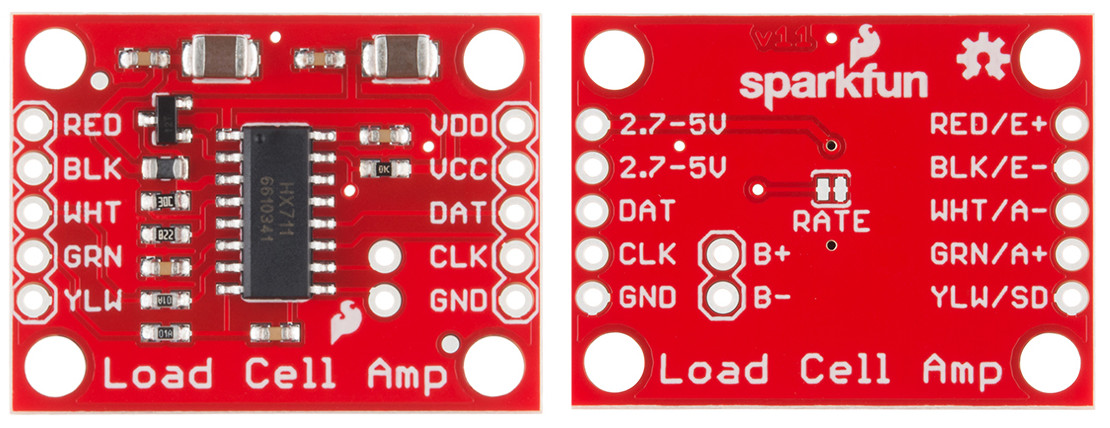

Podłączenie wzmacniacza

Czujniki tensometryczne obsługiwane są poprzez tzw. mostek Wheatstone'a czyli przewody połączone w następujący sposób:

  • Czerwony (RED) - wzbudzenie dodatnie lub VCC (zasilanie)
  • Czarny (BLK) - wzbudzenie ujemne lub GND (masa)
  • Biały (WHT) - wzmocnienie dodatnie, sygnał dodatni lub wyjście dodatnie
  • Zielony (GRN) - wzmocnienie ujemne, sygnał ujemny lub wyjście ujemne
  • Żółty (YLW) - uziemienie, opcjonalne wejście pozwalające zredukować zakłócenia elektromagnetyczne





Do komunikacji z mikrokontrolerem, np. płytką Arduino układ wykorzystuje dwie linie: CLK oraz DAT.



Pin Opis
VCC Napięcie zasilania od 2,7 V do 5,0 V.
DAT Linia danych magistrali komunikacyjnej.
CLK Linia zegarowa magistrali komunikacyjnej.
GND Masa układu.

RED
BLK

WHT

GRN

YLW

Linie do podłączenia belki tensometrycznej. Opis znajduje się nad rysunkiem.



Produkt kompatybilny z Arduino



Specyfikacja wzmacniacza do belek tensometrycznych

  • Napięcie zasilania: od 2,7 V do 5,0 V
  • Pobór prądu: do 1,5 mA
  • Możliwość wyboru prędkości próbkowania: od 10 sps do 80 sps
  • Układ nie odwraca sygnału sterującego
  • Wyprowadzenia: otwory dla złącz goldpin - 2,54 mm (listwę należy nabyć osobno)
  • Wymiary modułu: 31 x 23 mm

Szerokość opakowania 5 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 8.5 cm
Masa opakowania 0.003 kg
