Opis produktu: Czujnik siły nacisku - 20 kg okrągły 7,5 mm - Joy-IT SEN-Pressure20
SEN-Pressure20 to wysokoczuły czujnik nacisku wykorzystujący technologię analogowego pomiaru rezystancji. Wraz ze wzrostem siły nacisku zmienia się rezystancja elementu pomiarowego, co przekłada się na zmianę napięcia na wyjściu analogowym. Dzięki temu możliwe jest precyzyjne monitorowanie obciążenia, siły nacisku lub kontaktu z powierzchnią w zakresie od 0 kg do 20 kg. Czujnik wyróżnia się elastyczną oraz wodoodporną powierzchnią pomiarową o grubości poniżej 0,25 mm. Sensor nie jest podatny na zakłócenia elektrostatyczne oraz interferencje magnetyczne, dzięki czemu może pracować w wymagających środowiskach. Moduł współpracuje z popularnymi platformami mikroprocesorowymi i może zostać wykorzystany zarówno w prostych projektach edukacyjnych, jak i zaawansowanych systemach automatyki oraz robotyki.

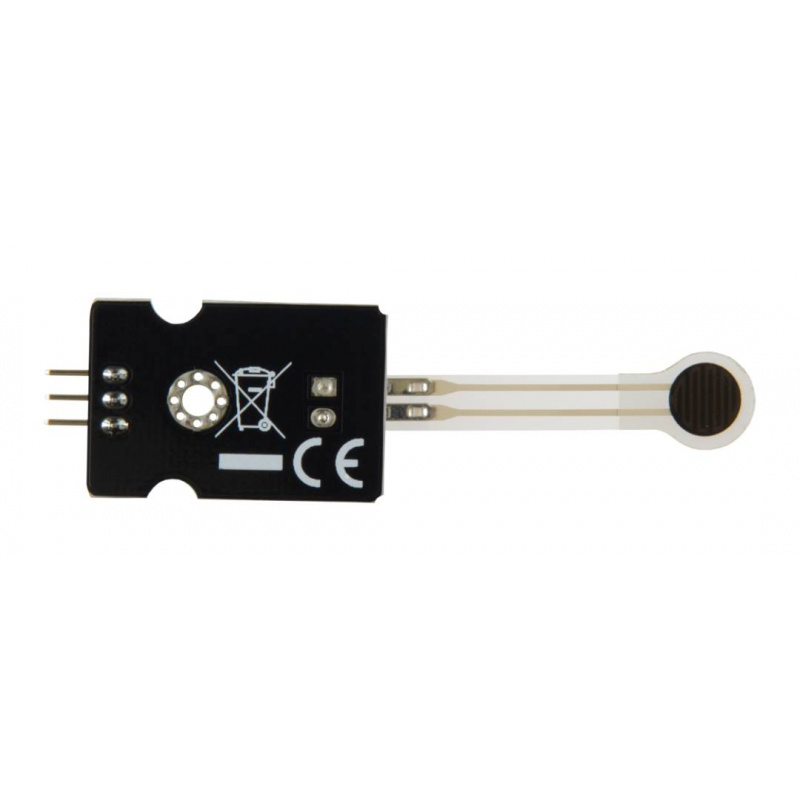

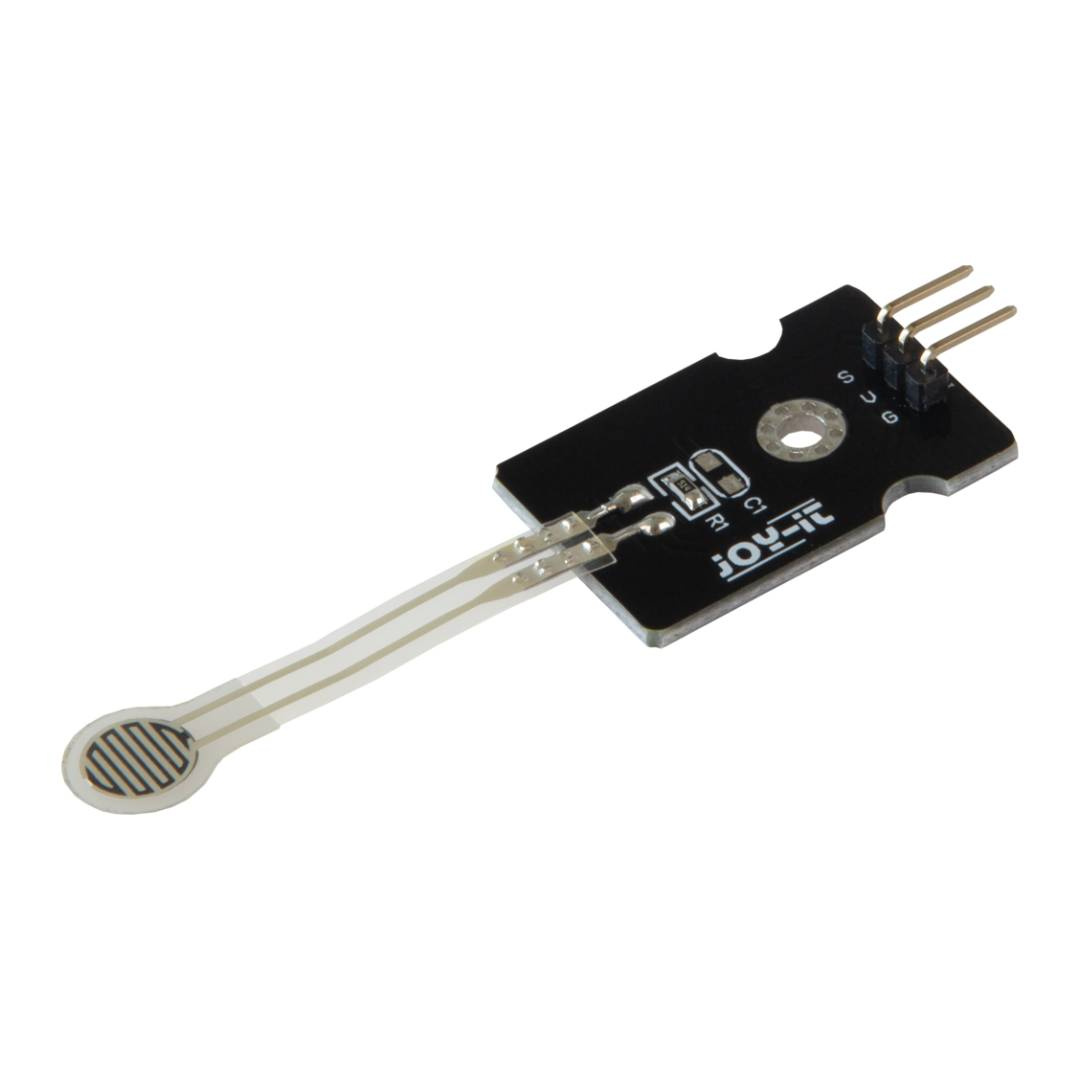

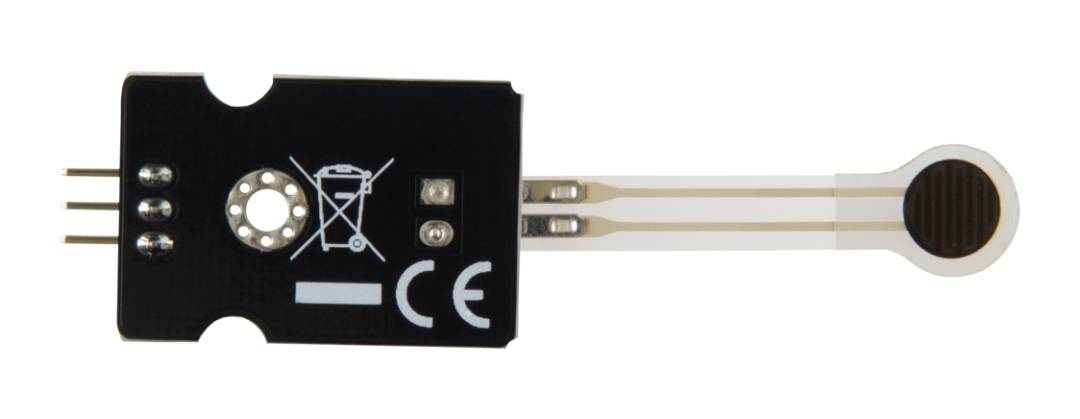

Czujnik siły nacisku - 20 kg okrągły 7,5 mm - Joy-IT SEN-Pressure20.

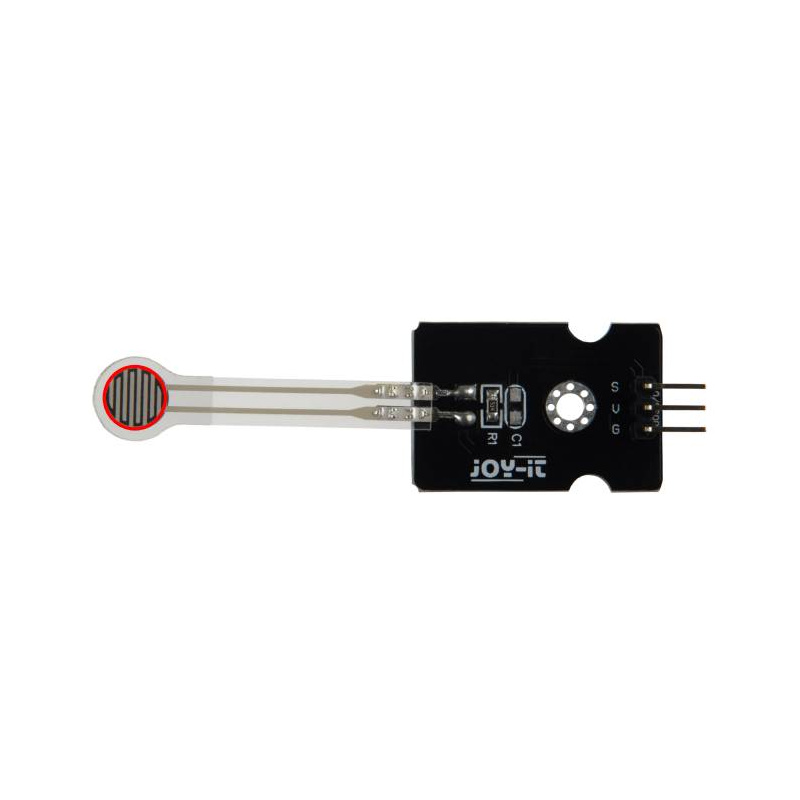

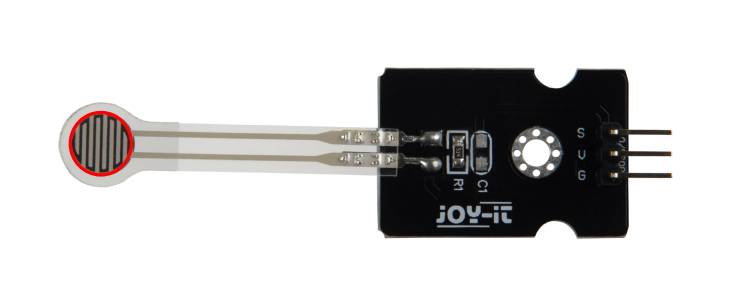

Część służąca do pomiarów (oznaczona na czerwono) ma 7,5 mm średnicy.
Główne cechy czujnika nacisku
- Zakres pomiarowy od 0 kg do 20 kg: możliwość pomiaru nacisku i obciążenia w szerokim zakresie
- Analogowe wyjście napięciowe: łatwy odczyt danych przez mikrokontrolery i moduły ADC
- Wysoka czułość pomiarowa: szybka reakcja na zmiany nacisku
- Elastyczna konstrukcja: możliwość montażu w niestandardowych projektach i urządzeniach mobilnych
- Wodoodporna powierzchnia sensora: większa odporność na warunki środowiskowe
- Brak zakłóceń elektrostatycznych i magnetycznych: stabilna praca w różnych aplikacjach
- Krótki czas reakcji poniżej 1 ms: szybkie wykrywanie zmian nacisku
- Wysoka trwałość: żywotność do około 1 000 000 pomiarów
Wyprowadzenia i sposób podłączenia czujnika
Moduł SEN-Pressure20 wyposażono w trzy wyprowadzenia umożliwiające szybkie podłączenie do platform mikroprocesorowych oraz systemów embedded. Pin "+" odpowiada za zasilanie napięciem od 3,3 V do 5 V, pin "I" stanowi masę układu, natomiast wyprowadzenie "S" przekazuje analogowy sygnał napięciowy odpowiadający aktualnemu naciskowi. W przypadku Arduino sensor można podłączyć bezpośrednio do wejścia analogowego A0. Raspberry Pi nie posiada natywnych wejść analogowych, dlatego do poprawnej pracy wymagane jest zastosowanie przetwornika analogowo-cyfrowego ADC, np. ADS1115. Dzięki prostemu interfejsowi analogowemu moduł może zostać łatwo zintegrowany zarówno z prostymi projektami edukacyjnymi, jak i bardziej zaawansowanymi systemami automatyki.

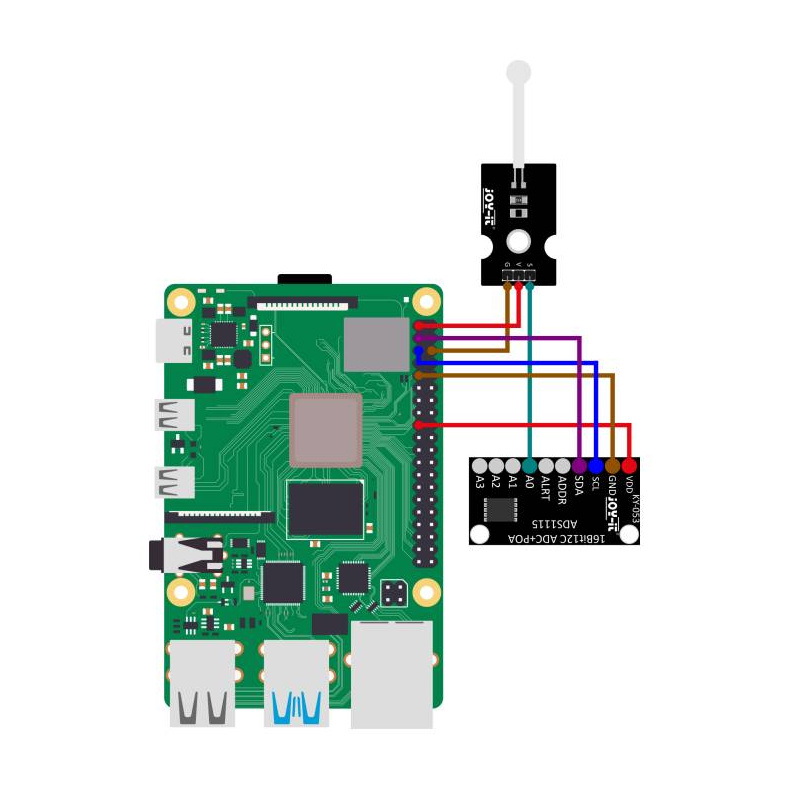

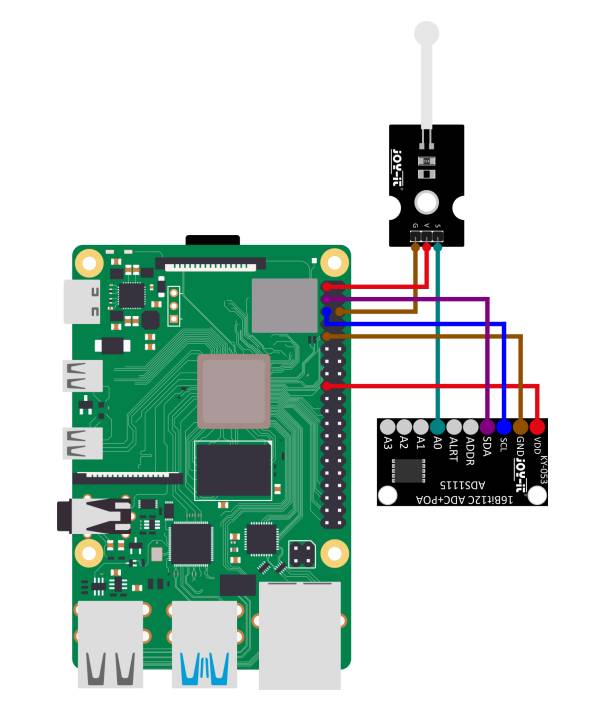

Raspberry Pi nie posiada wejść analogowych, więc konieczne jest użycie przetwornika analogowo-cyfrowego.

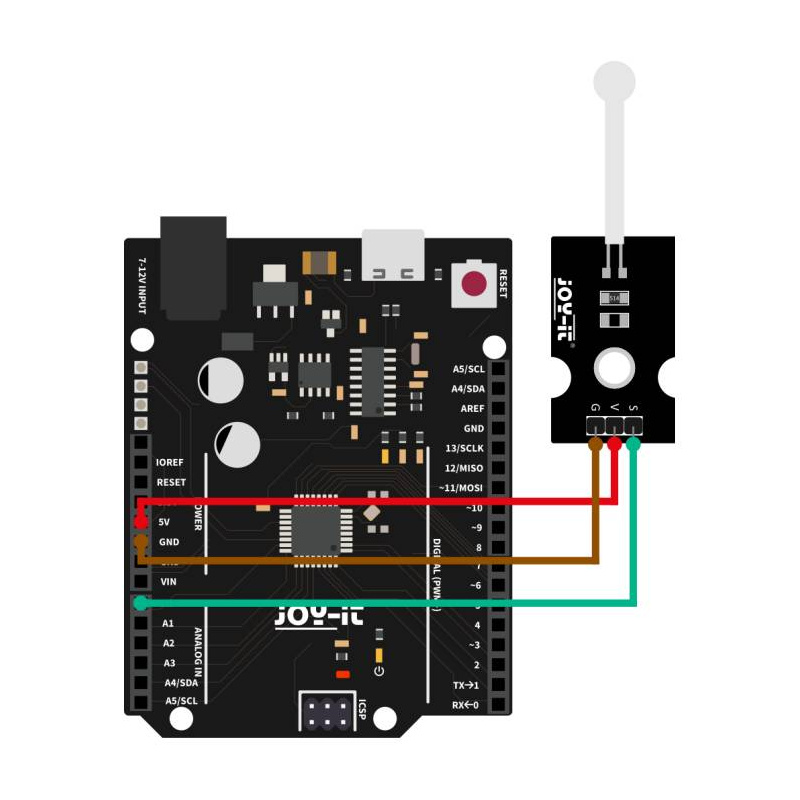

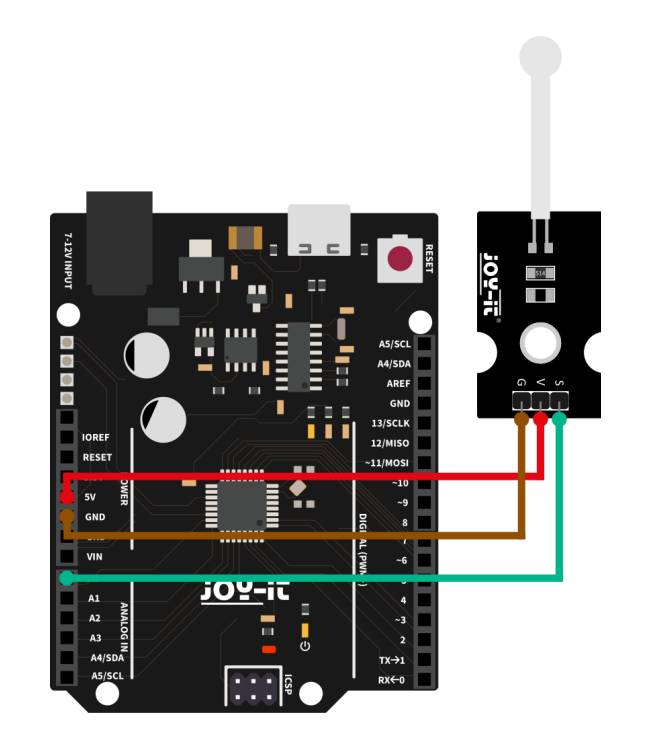

W przypadku Arduino czujnik można podłączyć bezpośrednio do wejścia analogowego.
Kompatybilność, łączność i programowanie czujnika
SEN-Pressure20 współpracuje z popularnymi platformami programistycznymi, takimi jak Arduino, Raspberry Pi, ESP32 oraz innymi mikrokontrolerami wyposażonymi w wejścia analogowe lub zewnętrzne przetworniki ADC. Czujnik może być obsługiwany z poziomu Arduino IDE, MicroPython, CircuitPython oraz standardowych bibliotek języka Python dla Raspberry Pi. Producent udostępnia gotowe przykłady kodu umożliwiające odczyt wartości napięcia oraz obliczanie rezystancji sensora na podstawie zmierzonego sygnału analogowego.
Specyfikacja techniczna czujnika nacisku
- Zakres pomiarowy: od 0 kg do 20 kg
- Typ wyjścia: analogowe napięciowe
- Napięcie pracy: od 3,3 V do 5 V
- Punkt aktywacji nacisku: od 300 g do 350 g
- Dokładność pomiaru: ± 2,5%
- Czas reakcji: poniżej 1 ms
- Czas powrotu: poniżej 15 ms
- Grubość warstwy pomiarowej: poniżej 0,25 mm
- Średnica powierzchni pomiarowej: 7,5 mm
- Temperatura pracy: od -20°C do 60°C
- Trwałość: około 1 000 000 pomiarów
- Kompatybilność: Arduino, Raspberry Pi, ESP32 i inne platformy
- Wodoodporność: tak
- Wymiary: 75 x 20 x 9 mm
Zawartość zestawu
- 1x Czujnik nacisku SEN-Pressure20
Sensor sprawdzi się w projektach robotycznych, interfejsach dotykowych, systemach bezpieczeństwa, inteligentnych matach naciskowych oraz rozwiązaniach IoT wymagających szybkiej i precyzyjnej detekcji nacisku.
