Opis produktu: Czujnik tensometryczny siły nacisku 50 kg
Czujnik zmniejsza swoją rezystancje, gdy siła przyłożona do okrągłej końcówki narasta. Do obsługi czujników niezbędny jest odpowiedni wzmacniacz. Po odpowiedniej konwersji wynik pomiaru może być wyświetlany np. na wyświetlaczu LCD z wykorzystaniem płytki Arduino. Czujniki działają w parach (pół mostek) lub w czwórkę (pełny mostek).
|
Produkt kompatybilny z Arduino W sieci można znaleźć tutorial wraz z przykładowym kodem dla Arduino. |

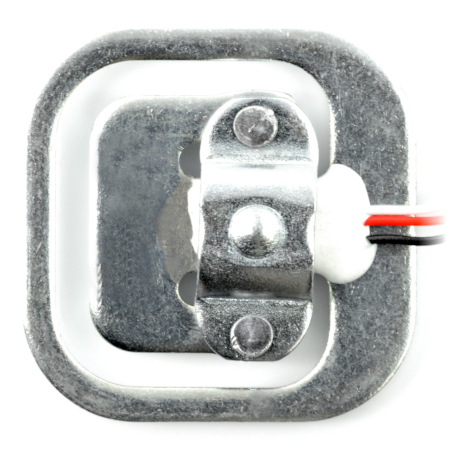

Czujnik tensometryczny siły nacisku 50 kg.
Specyfikacja techniczna czujnika siły nacisku
- Wymiary zewnętrzne: 34 x 34 x 7,5 mm
- Zakres: do 50 kg
- Napięcie pobudzenia: 10 V
- Zakres temperatury: od -10°C do 50°C
- Masa: 14,5 g
Podłączenie wyprowadzeń czujnika
- Przewód czerwony: sygnał +
- Przewód biały: napięcie pobudzenia -
- Przewód czarny: napięcie pobudzenia +
Czujnik tensometryczny siły nacisku 50 kg
Moduł tensometrycznego czujnika nacisku umożliwia pomiar masy przedmiotów w przedziale od 0 kg do 50 kg. Pole pomiarowe czujnika ma kształt kwadratu o boku 34 mm. Aby czujnik mógł funkcjonować, należy podłączyć źródło sygnału wyzwalającego pomiar oraz wzmacniacz sygnału pomiarowego z czujnika. Czujniki tensometryczne mogą funkcjonować w parach (dwa czujniki współpracujące równolegle) lub w kwartecie jako pełny mostek tensometryczny (cztery czujniki współpracujące równolegle). Tensometry działają na zasadzie obniżenia rezystancji obwodu pomiarowego pod wpływem oddziaływania siły nacisku obciążenia. Tensometria umożliwia również zbadanie odkształceń mechanicznych w badanych materiałach. Sygnał jest podawany do wzmacniacza pomiarowego i może zostać przekierowany na płytkę Arduino. Wynik pomiaru może być przedstawiany na wyświetlaczu LCD, który należy dokupić osobno.
Przykład zastosowania czujników tensometrycznych - układ mostkowy
Czujniki tensometryczne zwykle pracują w parach lub w układach mostkowych. W zasadzie jest to układ mostkowy Wheatsone’a, w którym funkcję rezystorów pełnią czujniki tensometryczne (rys. poniżej). Kiedy powierzchnia robocza czujników nie jest obciążona, wówczas rezystancja każdego czujnika jest taka sama. W tym przypadku, woltomierz (jako detektor równowagi) powinien wskazywać wartość zerową lub bliską zeru. Natomiast kiedy waga tensometryczna zostanie obciążona, wówczas spowoduje to zmianę (spadek) rezystancji czujników w gałęziach R1 i R4. W tym samym czasie, rezystancja czujników w gałęziach R2 i R3 wzrośnie, co będzie skutkowało pojawieniem się spadku napięcia na woltomierzu w gałęzi detekcyjnej.
